槽型光耦怎么检测好坏

　　随着光电耦合器的日益稳定且普遍的情况下，市场上出现了许许多多、各式各样的光耦，因此山寨牌的光耦也浮现出来了，为了让广大的消费者能买到好的光耦，跟大家讲解一下如何检查光耦的好坏

　　光电耦合器——又称光耦合器或光耦，它属于较新型的电子产品，现在它广泛应用于计算机、音视频……各种控制电路中。由于光耦内部的发光二极管和光敏三极管只是把电路前后级的电压或电流变化，转化为光的变化，二者之间没有电气连接，因此能有效隔断电路间的电位联系，实现电路之间的可靠隔离。

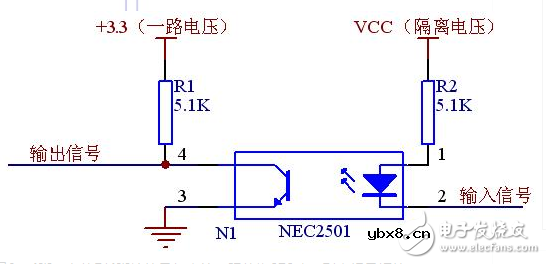

　　光耦有四脚的，六脚的，八脚的。在发现产品故障的时候，我们如何判别光耦的好坏呢？下面我对此作了一下实验。其中电路如下：

　　

　　在1，2两脚穿接一个LED灯并连上低压电源。在另一端量测电阻值，有值。断开电源后无穷大则代表光耦是好的。否则是坏的。

　　用两个万用表测量阻值，先在1，2脚一段测量并且不松开表笔，有阻值则红表笔接的是光耦1脚（二极管正极），阻值998欧。此时再用另一万用表测量3，4脚，有值则4脚接的是红表笔。阻值为278欧。则光耦是好的。

　　光耦的原理是在输入端导通时，内部产生强光给内部三极管（可以想象为NPN型三极管）使之导通。注意输出端要有上拉电压才能保证信号传输。

　　NEC是单向传递的。在双向传输电路中我们得注意分析信号传输方向，确保光耦安装准确。

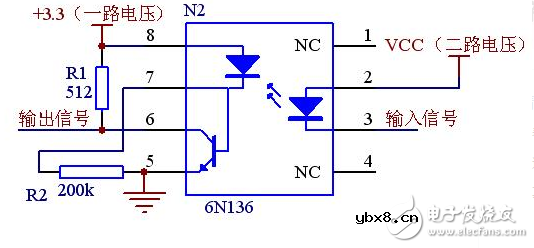

　　8脚光耦原理图如下：

　　

　　6脚光耦和和68脚光耦类似，只是去掉和8脚光耦光耦1脚和8脚。使用6脚光耦代替8脚光耦时把6脚光耦1脚当2脚用，其他脚类推加一。

　　另外判断光耦的好坏，还可在路测量其内部二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。

　　1、比较法拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。

　　2、数字万用表检测法下面以EL817光耦检测为例来说明数字万用表检测的方法，检测电路如图1所示。检测时将光耦内接二极管的＋端{1}脚和－端{2}脚分别插入数字万用表的Ｈfe 的ｃ、ｅ插孔内，此时数字万用表应置于NPN挡；然后将光耦内接光电三极管C极{5}脚接指针式万用表的黑表笔，e极{4}脚接红表笔，并将指针式万用表拨在RX1k挡。这样就能通过指针式万用表指针的偏转角度——实际上是光电流的变化，来判断光耦的情况。指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低；若表针不动，则说明光耦已损坏。

　　3、光电效应判断法仍以EL817光耦合器的检测为例，检测电路如图2所示。将万用表置于RX1k电阻挡，两表笔分别接在光耦的输出端{4}、{5}脚；然后用一节１．５Ｖ的电池与一只５０～１００Ω的电阻串接后，电池的正极端接EL817的{1}脚，负极端碰接{2}脚，或者正极端碰接{1}脚，负极端接{2}脚，这时观察接在输出端万用表的指针偏转情况。如果指针摆动，说明光耦是好的，如果不摆动，则说明光耦已损坏。万用表指针摆动偏转角度越大，表明光电转换灵敏度越高。
