槽型光耦选型

　　槽型光耦合器作为一种非常常见的电子元件，在电子电路系统设计的过程中，其选型的正确与否是非常重要的。槽型光耦合器也常常被称为直射式光电传感器，其工作原理是通过对红外发射光的阻断和导通，在红外接收管感应出的电流变化来实现开和关的判断。本文将会就槽型光耦的选型问题进行简要总结和介绍。

　　在进行槽型光耦合器的选型过程中，技术人员主要考虑的问题有三点，分别是槽宽的宽度、分辨率（光缝宽度）以及固定方式。首先来看槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。而槽型光耦的分辨率也同样是需要技术人员非常注意的一个参数，例如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

　　在固定方式方面，由于目前市面上的槽型光耦合器有带固定孔和不带固定空两种，因此需要技术人员根据实际情况选择。而在进行传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。而在选择槽型光耦的外围电路时，先确定槽型光耦接收管的负载电阻是多少，再根据槽型光耦的转换效率选择红外发射管的电流。

　　

　　凹槽型光耦（光电开关）也称作直射式光电传感器或对射式光电开光，其工作原理是通过对红外发射光的阻断和导通，在红外接收管感应出的电流变化来实现开和关的判断。

　　其选型主要考虑有三点

　　1.槽宽

　　2.光缝宽度

　　3.固定方式

　　1.槽宽


         检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

　　2.槽型光耦（光电开关）的光缝宽度

           如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。光缝宽大的槽型光耦，亿光光电开关（光电传感器/对射光耦/反射式光耦）型号有：ITR-8010，ITR-8102，ITR-8103，ITR-8104，ITR-8105，ITR-8117，ITR-8307，ITR-8307/TR8，ITR-8307/S17/TR8，ITR-8307/S18/TR8，ITR-8307/F43，ITR-8402-A，ITR-8406，ITR-9606，ITR-9608，ITR-9702，ITR-9707，ITR-9803，ITR-9809/T，ITR-9813，ITR-9901，ITR-9904，ITR-9907，ITR-9908，ITR-9909，ITR-20001/T，ITR-20001/T24，ITR-20002，ITR-20004，ITR-20005，ITR-20006，ITR-20402，ITR-20403，ITR-20501，ITR-20502，ITR-20601亿光电子等。

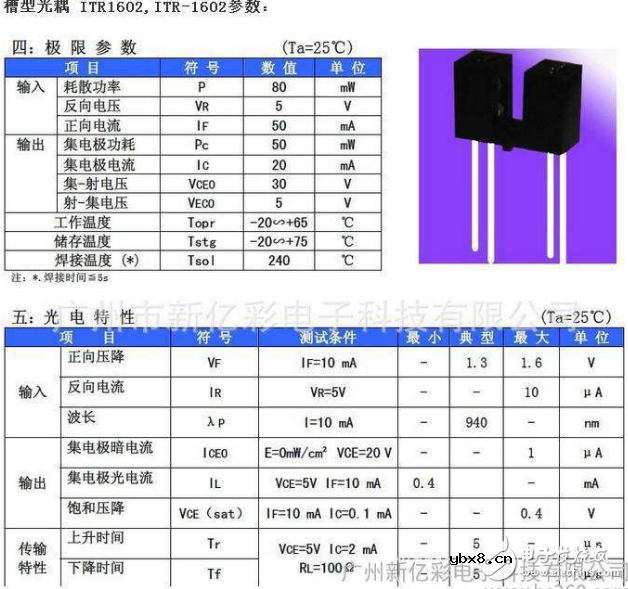

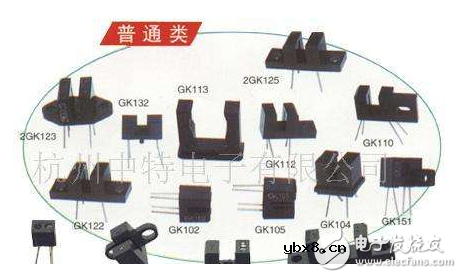

　　3.凹槽型光耦（光电开光）外形

          带固定孔和带固定孔，请根据实际情况选择。

　　

　　以上就是本文针对槽型光耦合器的选型注意事项，所进行的简单总结，希望能够对各位新人工程师的日常研发工作提供一定的帮助。
