槽型光耦的四个脚应该如何接?

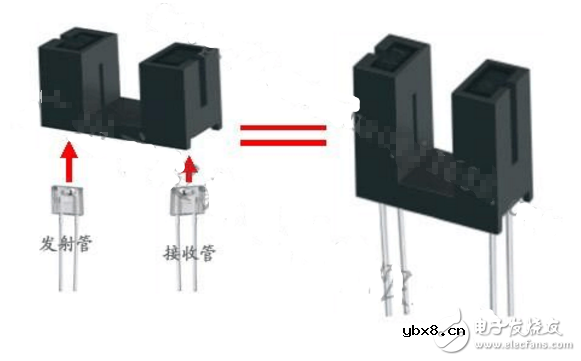

　　槽型光耦也被工程技术人员称作槽型光电开关或者对射式光电开关，也是以光为媒体，由发光体与受光体间的光路遮挡或由反射光的光亮变化为信号，检测物体的位置、有无等的装置。槽型光耦也是由一个红外线发射管与一个红外线接收管组合而成。它与接近开关同样是无接触式的，受检测体的制约少，且检测距离长，应用广泛。

　　

　　目前槽型光耦已成为种类最多、用途最广的光电器件之一。槽型光耦一般由三部分组成：光的发射、光的接收及信号放大。

　　输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

　　这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于槽型光耦输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

　　所以，槽型光耦在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。

　　槽型光耦的特点：

　　检测距离长

　　与接近开关等比较，光电开关的检测距离非常长，且是无接触式的，所以不会损伤检测物体，也不受检测物体的影响。几乎不受检测物体的制约

　　由于是采用对检测对象的表面进行反射及光透过方式，不像接近开关只能对金属，还能对玻璃、塑料、木制物体、液体等各种物质进行检测。 响应速度快

　　与接近开关同样，由于无机械运动，所以能对高速运动的物体进行检测。镜头容易受有机尘土等的影响镜头免受污染后，光会散射或被遮光，所以在有活水蒸汽、尘土等较多的环境下使用的场合，需施加适当的保护装置。 受环境强光的影响

　　几乎不受一般照明光的影响，但像太阳光那样的强光直接照射受光体时，会造成误动作或损坏。

　　槽型光耦的四个脚应该如何接？

　　最靠谱的方法是，按型号查手册，如果查不到可用万用表电阻档测出哪一边是接收端（光电管），另外一边就是发射端（红外发光管），知道这些就可以找个参考电路连接了。

　　

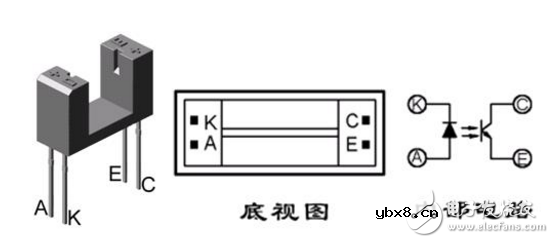

　　Kj接负电源，A接正电源，限流几十MA，肯定接限流电阻了。C.是正，E是负的，也要控制电流在几十MA。当然，限流电阻必须接了。

　　槽型光耦使用说明
