6n137光耦隔离电路

　　什么是6N137？

　　6N137光耦合器是一款用于单通道的高速光耦合器，其内部有一个850nm波长AlGaAsLED和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL兼容，高速（典型为10MBd），5mA的极小输入电流。

　　6N137特性：

　　①转换速率高达10MBit/s;

　　②摆率高达10kV/us;

　　③扇出系数为8;

　　④逻辑电平输出;

　　⑤集电极开路输出;

　　6N137电气参数：

　　最大输入电流，低电平：250uA

　　最大输入电流，高电平：15mA

　　最大允许低电平电压（输出高）：0.8v

　　最大允许高电平电压：Vcc

　　最大电源电压、输出：5.5V

　　扇出（TTL负载）：8个（最多）

　　工作温度范围：-40°C to +85°C

　　典型应用：高速数字开关，马达控制系统和A/D转换等。

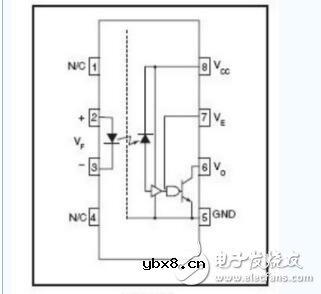

　　6n137引脚图

　　引脚说明

　　1脚：空脚，

　　2脚：阳极，

　　3脚：阴极，

　　4脚：空脚，

　　5脚：GND接地，

　　6脚：VO开路集电极（输出），

　　7脚：VE使能脚，

　　8脚：ACC电源。

　　6N137工作原理

　　信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流--电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。（来自网络，简而言之就是发光二极管发光——光敏二极管导通——三极管导通——Vo被拉低，即输出低电平；反之输出高电平）

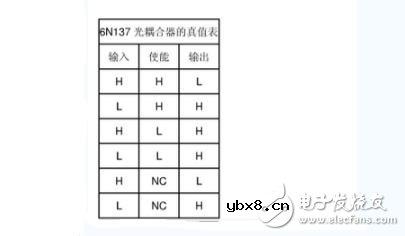

　　6n137真值表

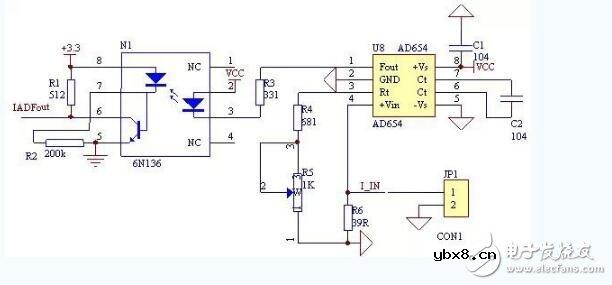

　　6n136应用电路图

　　高速光耦6N137用于RS485通信

　　RS485隔离一定是电源隔离+通信隔离，单纯的通信隔离是没有用的。

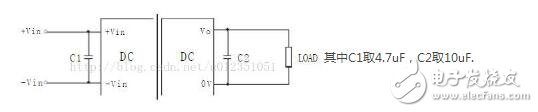

　　1.电源隔离以B0505隔离芯片为例

　　

       其中C1取4.7uF，C2取10uF.

　　特别注意：DC-DC不能空载使用，所以实际功耗要求至少为额定功率的10%，所以需要在输出端外接“假负载”，假负责可按模块额定功率的5-10%计算，电阻值为

　　R = U*U/（10%x1W） = 250欧。

　　2.RS485隔离电路

　　

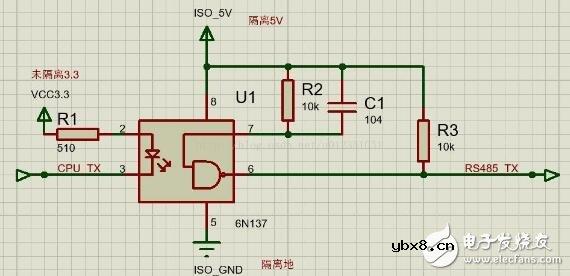

　　发送隔离

　　

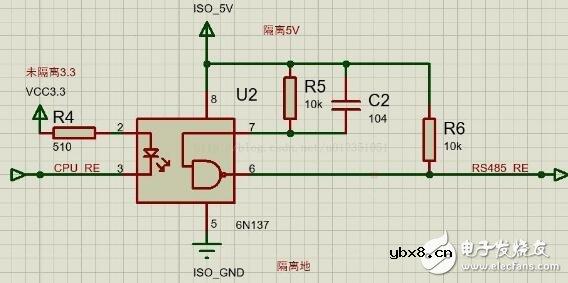

　　使能隔离

　　

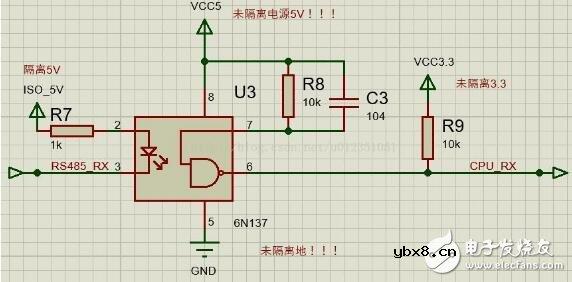

　　接收端隔离

　　这里要特别注意，由于是RS485接收，给CPU，所以此时光耦的输入是RS485_RX，所以输入侧使用的是隔离后的那部分电源和通信，而输出侧由于需要连接CPU，所以此时的6N137，电源和地，都要使用未隔离的电源和地。

　　3.对隔离的理解

　　所谓“隔离”就是分开，需要将两部分功能的电气连接分开，这包括电源和通信线路都要分开，只有这样才能达到隔离的作用，电源的隔离通过DC-DC芯片实现，而通信线路则通过光耦隔离。CPU侧使用的是供电电压，RS485通信侧使用的是隔离后的电压，所以对于目录2中的的RS485接收端隔离，与CPU相连的那端才会使用未隔离地。
