moc3061引脚图及引脚功能_moc3061封装图

　　MOC3061简介

　　MOC3061系列光电双向可控硅驱动器是美国摩托罗拉公司最近推出的光电新器件。该系列器件的特点是大大加强了静态dv/dt能力，保证了电感负载稳定的开关性能。由于输入与输出采用光电隔离，绝缘电压可达7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它们的差别只是触发电流不同，MOC3061最大触发电流为15mA，MOC3062为10mA，MOC3063为5mA。

　　MOC3061系列可以用来驱动工作电压为220V（240V）的交流双向可控硅。当交流负载电流较小时，如200mA以下，也可以直接用它带负载。

　　MOC3061系列产品适用于电磁阀及电磁铁控制、电机驱动、温度控制等，也可用于固态继电器、交流电源开关等场合。由于采用了光电隔离，并且能用TTL电平驱动，它很容易与微处理器接口，进行各种自动控制设备的实时控制。

　　MOC3061引脚图及引脚功能

　　MOC3061系列采用双列直插6引脚封装形式，如图所示。

　　器件由输入、输出两部分组成。

　　1、2脚为输入端：输入级是一个砷化镓红外发光二极管（LED），该二极管在5～15mA正向电流作用下，发出足够的红外光，触发输出部分；

　　3、5脚为空脚；

　　4、6脚为输出端：输出级为具有过零检测的光控双向可控硅。

　　当红外发光二极管发射红外光时，光控双向可控硅触发导通。

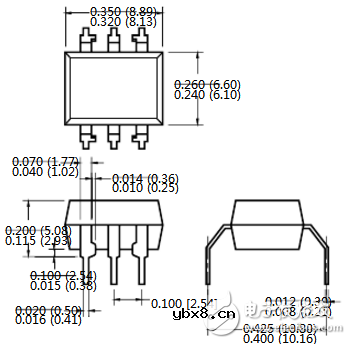

　　MOC3061封装

封装尺寸
