moc3061主要参数及电气特性

　　MOC3061简介

　　MOC3061系列光电双向可控硅驱动器是美国摩托罗拉公司推出的光电器件。该系列器件的特点是大大加强了静态dv/dt能力，保证了电感负载稳定的开关性能。由于输入与输出采用光电隔离，绝缘电压可达7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它们的差别只是触发电流不同，MOC3061最大触发电流为15mA，MOC3062为10mA，MOC3063为5mA。

　　MOC3061系列可以用来驱动工作电压为220V（240V）的交流双向可控硅。当交流负载电流较小时，如200mA以下，也可以直接用它带负载。

　　MOC3061系列产品适用于电磁阀及电磁铁控制、电机驱动、温度控制等，也可用于固态继电器、交流电源开关等场合。由于采用了光电隔离，并且能用TTL电平驱动，它很容易与微处理器接口，进行各种自动控制设备的实时控制。

　　MOC3061主要性能参数

　　封装：DIP-6；

　　通道数：1；

　　触发类型：过零触发；

　　耐压（V）：600；

　　最大输出电流（mA）：100；

　　触发电流（mA）：15；

　　隔离能力（Vrms）：5300；

　　可靠触发电流（mA）：Ift=5-15；

　　保持（μA）：Ih=100；

　　超阻断电压（V）：600；

　　重复冲击电流峰值（A）：1；

　　关断状态额定电压上升率（V/μs）：dV/dt=100。

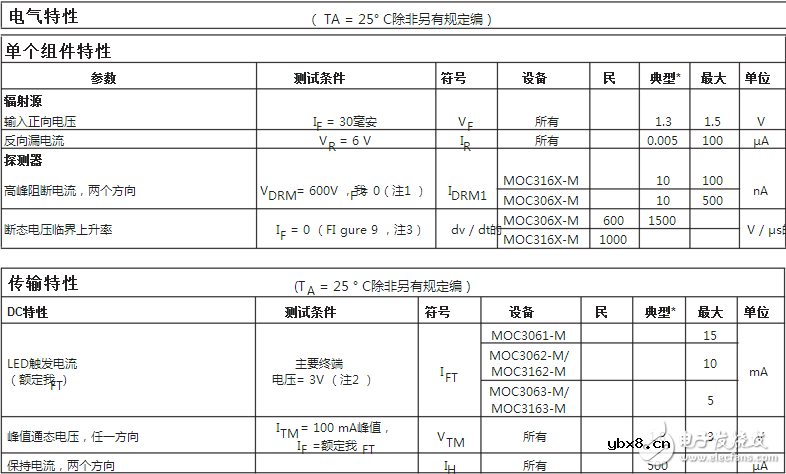

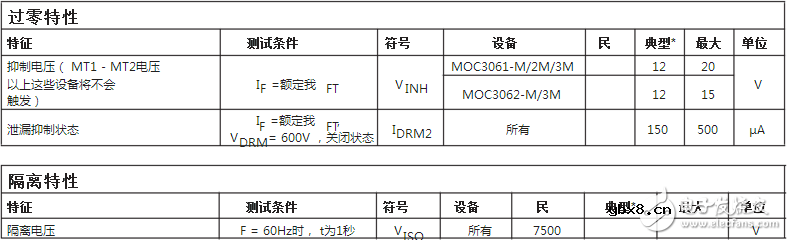

　　电气特性
