moc3061应用电路

　　MOC3061简介

　　MOC3061系列光电双向可控硅驱动器是美国摩托罗拉公司推出的光电器件。该系列器件的特点是大大加强了静态dv/dt能力，保证了电感负载稳定的开关性能。由于输入与输出采用光电隔离，绝缘电压可达7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它们的差别只是触发电流不同，MOC3061最大触发电流为15mA，MOC3062为10mA，MOC3063为5mA。

　　MOC3061系列可以用来驱动工作电压为220V（240V）的交流双向可控硅。当交流负载电流较小时，如200mA以下，也可以直接用它带负载。

　　MOC3061系列产品适用于电磁阀及电磁铁控制、电机驱动、温度控制等，也可用于固态继电器、交流电源开关等场合。由于采用了光电隔离，并且能用TTL电平驱动，它很容易与微处理器接口，进行各种自动控制设备的实时控制。

　　下面简单介绍一下MOC3061的几个应用电路。

　　光电驱动电机电源电路

　　MOC3061在这个电路中起的是一个光电隔离的作用。单片机IO口的信号经过电阻送给MOC3061初级的光电二极管，从而控制下一级的电路。

　　热线开关电路

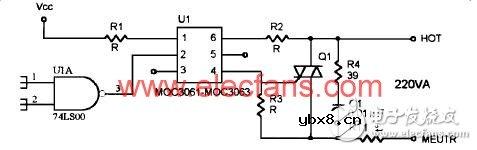

　　MOC3061在热线开关中的应用电路如图2所示，在可控硅驱动中的实际电路如图所示。图中R1为限流电阻，使输入的LED电流分别为15mA（MOC3061）、10mA（MOC3062）、5mA（MOC3063）即可。
