光电耦合器又叫做光电隔离器,简称光耦。它是以光为媒介来传输电信号的器件。许多朋友在遇见这个零件的时候不知道它的四个脚怎么去区分。
关于光耦的引脚区分问题,简单的说,不在路用指针表X10测量,单向导通的一侧是发射二极管,红表笔接的是发射二极管的负极,黑表笔接的是正极,这是光耦的控制端,也可以说是输入端;确定了一侧的两个脚后,余下的两个脚便是接收管的引脚。
而且一般情况下,在光耦的封装表面,有点的是1脚,就是发射端的正极,同侧为发射端负极,有点脚的另侧为接收端的C极,还有一个为E极,常见的817系列是这样,多脚位可参考规格书。

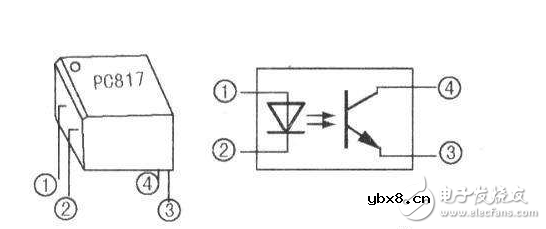

大家可以记住这样的方法,四脚光耦封装外壳上标示的型号朝上为正面,在光电耦合器的针脚旁边,有一个针脚是带小圆点的,那个针脚就是1脚,我们再逆时针数,1 2 3 4,这样就分辨出来了。

1;一定要找到小圆点,或者是一给缺角,
2;一定要逆时针数,比如:有一个点的就是1脚,左下是1,右下是2,右上是3,左上是4。
3;一定要正对型号,型号朝上为正面,左下脚为1脚(有些产品是有圆点、小坑,有些左边有缺口),逆时针依次是2--3--4,DIP封装的集成电路都是这样的。

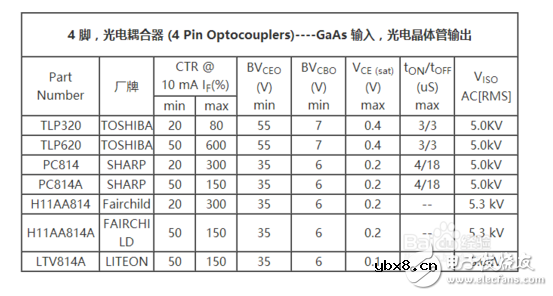

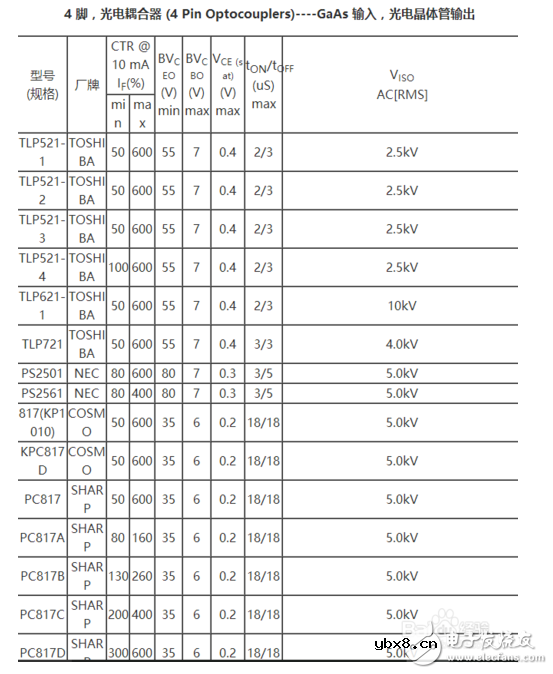

首先我们需要知道光电耦合器有许多种的类型,今天我们就再介绍一下四脚光耦。

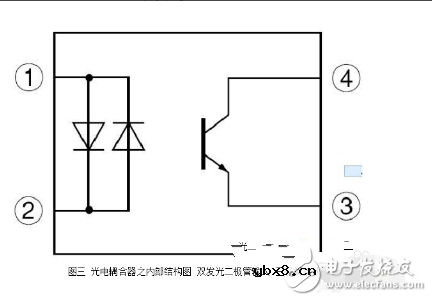

四脚光耦,有两个脚是输入,另两个是输出,输出入是一个光敏二极管,是单向导通的,因此如果没有输出路是不通的。

光电耦合器分为很多种类,下图所示为常用的三极管型光电耦合器原理图。当电信号送入光电耦合器的输入端时,发光二极体通过电流而发光,光敏元件受到光照后产生电流,CE导通; 当输入端无信号,发光二极体不亮,光敏三极管截止,CE 不通。对于数位量,当输入为低电平“o”时,光敏三极管截止,输出为高电平“1“; 当输入为高电平“1”时,光敏三极管饱和导通,输出为低电平“o”。若基极有引出线则可满足温度补偿、检测调制要求。这种光耦合器性能较好,价格便宜,因而应用广泛。

光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰,使通道上的信号杂讯比大为提高,主要有以下几方面的原因:
(1) 光电耦合器的输入阻抗很小,只有几百欧姆,而干扰源的阻抗较大,通常为105~106Ω。据分压原理可知,即使干扰电压的幅度较大,但馈送到光电耦合器输入端的杂讯电压会很小,只能形成很微弱的电流,由于没有足够的能量而不能使二极体发光,从而被抑制掉了。
(2) 光电耦合器的输入回路与输出回路之间没有电气联系,也没有共地; 之间的分布电容极小,而绝缘电阻又很大,因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去,避免了共阻抗耦合的干扰信号的产生。
(3) 光电耦合器可起到很好的安全保障作用,即使当外部设备出现故障,甚至输入信号线短接时,也不会损坏仪表。因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
(4) 光电耦合器的回应速度极快,其回应延迟时间只有10P S 左右,适于对回应速度要求很高的场合。
