耦合器应用领域与应用场合

耦合器应用领域

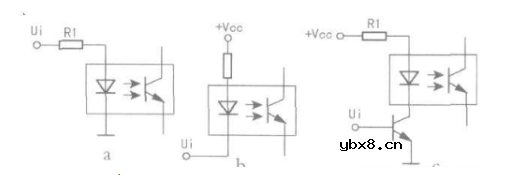

1、组成开关电路

当输入信号ui为低电平时，晶体管V1处于截止状态，光电耦合器B1中发光二极管的电流近似为零，输出端Q11、Q12间的电阻很大，相当于开关断开；当ui为高电平时，v1导通，B1中发光二极管发光，Q11、Q12间的电阻变小，相当于开关接通。

该电路因Ui为低电平时，开关不通，故为高电平导通状态．同理，因无信号（Ui为低电平）时，开关导通，故为低电平导通状态。

2、组成逻辑电路

电路为与门逻辑电路。其逻辑表达式为P=A．B.图中两只光敏管串联，只有当输入逻辑电平A=1、B=1时，输出P=1．同理，还可以组成“或门”、“与非门”、“或非门”等逻辑电路。

耦合器主要应用场合

（1）在逻辑电路上的应用

耦合器可以构成各种逻辑电路，由于耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。

（2）作为固体开关应用

在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用耦合器却很容易实现。

（3）在触发电路上的应用

将耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题。

（4）在脉冲放大电路中的应用

耦合器应用于数字电路，可以将脉冲信号进行放大。

（5）在线性电路上的应用

线性耦合器应用于线性电路中，具有较高地线性度以及优良地电隔离性能。

（6）特殊场合的应用

耦合器还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。

在设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，选取原则如下：

①光耦合器的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR＜50%时，光耦中的LED就需要较大的工作电流（IF＞5.0mA），才能正常控制单片开关电源IC的占空比，这会增大光耦的功耗。若CTR＞200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。

②推荐采用线性光耦合器，其特点是CTR值能够在一定范围内做线性调整。

③由英国埃索柯姆（Isocom）公司、美国摩托罗拉公司生产的4N××系列（如4N25、4N26、4N35）光耦合器，目前在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号（高、低电平），因此不推荐用在开关电源中。
