耦合器技术指标

耦合器是将功率分出一部分，它以耦合口的大小来命名。比如，6dB耦合器就是耦合口衰减6dB的，10dB耦合器耦合口衰减10dB.它的直通口衰减由耦合器的大小决定。如，6dB耦合器的直通口衰减大概是1.5dB左右，10dB耦合器直通口衰减0.8左右。一般常用的耦合器有5dB，6dB，7dB，10dB，15dB，20dB，25dB，30dB等，而它的直通口衰减都不一样。

耦合器技术指标

1、耦合度：信号功率经过耦合器，从耦合端口输出的功率和输入信号功率直接的差值。

2、隔离度：指的是输出端口和耦合端口之间的隔离；一般此指标仅用于衡量微带耦合器。并且根据耦合度的不同而不同：如：5－10dB为18～23dB，15dB为20～25dB，20dB（含以上）为：25～30dB；腔体耦合器的隔离度非常好所以没有此指标要求。

3、方向性：指的是输出端口和耦合端口之间的隔离度的值再减去耦合度的值所得的值，由于微带的方向性随着耦合度的增加逐渐减小最后30dB以上基本没有方向性，所以微带耦合器没有此指标要求，腔体耦合器的方向性一般为：1700～2200MHz时：17～19dB，824～960MHz时：18～22dB。

4、计算方法：方向性＝隔离度－耦合度。

5、插入损耗：指的是信号功率经过耦合器至输出端出来的信号功率减小的值再减去分配损耗的值所得的数值。一般插损对于微带耦合器则根据耦合度不同而不同，一般为：10dB以下的：0.35~0.5dB，10dB以上的：0.2~0.5dB。

6、输入/输出驻波比：指的是输入/输出端口的匹配情况，各端口要求则一般为：1.2~1.4；

7、功率容限：指的是可以在此耦合器上长期（不损坏的）通过的最大工作功率容限，一般微带耦合器为：30～70W平均功率，腔体的则为：100～200W平均功率。

8、频率范围：一般标称都是写800～2200MHz，实际上要求的频段是：824－960MHz加上1710～2200MHz，中间频段不可用。

9、带内平坦度：指的是在整个可用频段耦合度的最大值和最小值之间的差值，微带一般为：0.5~0.2dB。腔体：由于耦合度是一条曲线，所以没有此要求。

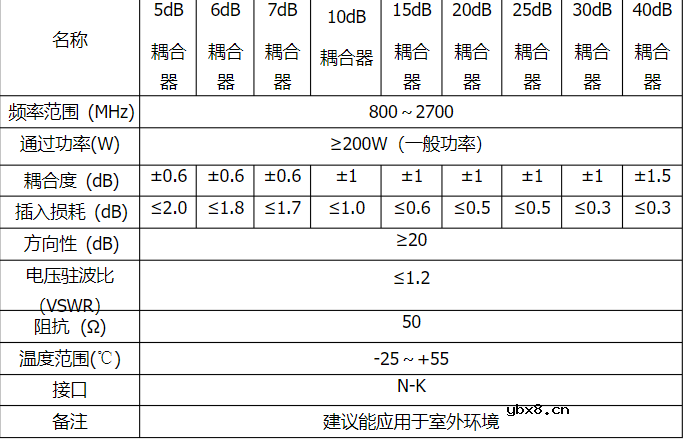

耦合器技术指标要求

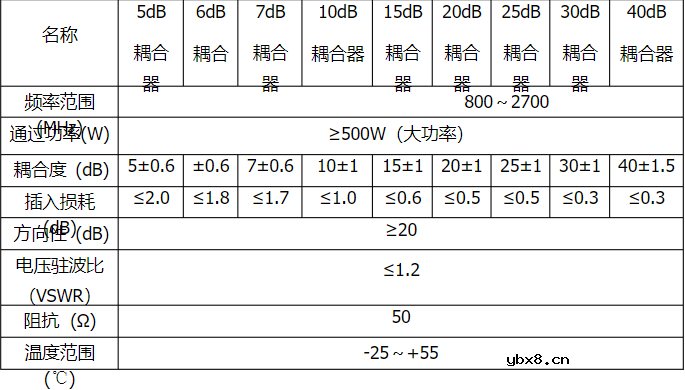

大功率耦合器技术指标要求
