如何轻松更换无人机智能电池的BMS主板？

BMS是“Battery Management System”的缩写，中文是电池管理系统。

BMS是智能电池系统中的一个关键组件，主要负责监控和管理电池组的状态，其功能包括实时监控电池组的电压、电流、温度等参数，防止电池组出现过充或过放的情况，并在发生异常情况时采取保护措施，如中断电流或启动冷却系统。

此外，BMS还负责平衡电池组中各个电池单元的充电状态，延长电池的使用寿命并提高电池组的整体性能。

对于智能无人机电池中这样重要的一个零件，出现故障怎么办？

今天正方科技公司小编就邀请公司售后服务中心的资深技术专家，针对公司生产的OKCELL欧荷智能无人机电池如何更换BMS主板为大家现场演示。

如何更换无人机智能电池的BMS主板

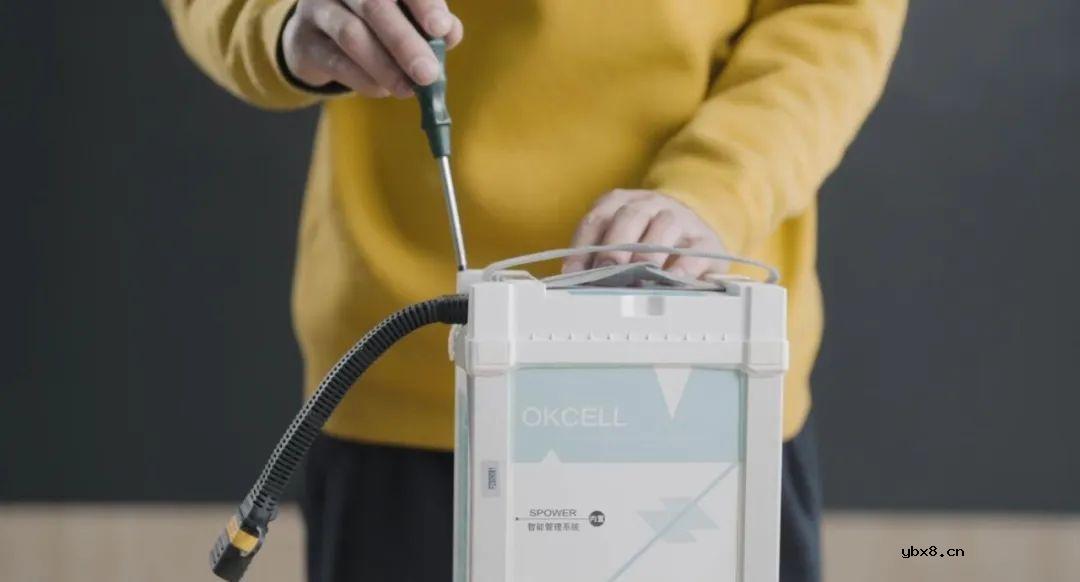

1.拆外壳：

先去掉无人机智能电池顶部4颗防尘塞和4颗螺丝，刮掉四周防水胶，拿下上盖。

2.拆排线：

先去掉两个排线插头处、电流采样线和CAN通讯线的防水胶，拔掉排线。（CAN通讯线需要按压卡扣拔出）

3.拆BMS旧主板：

先去掉主板4颗螺丝，用刀片顺着主板四周划开，然后用手同时握住两个电压采样排线拔出。（切记将主板垂直向上，用力缓缓拔出）

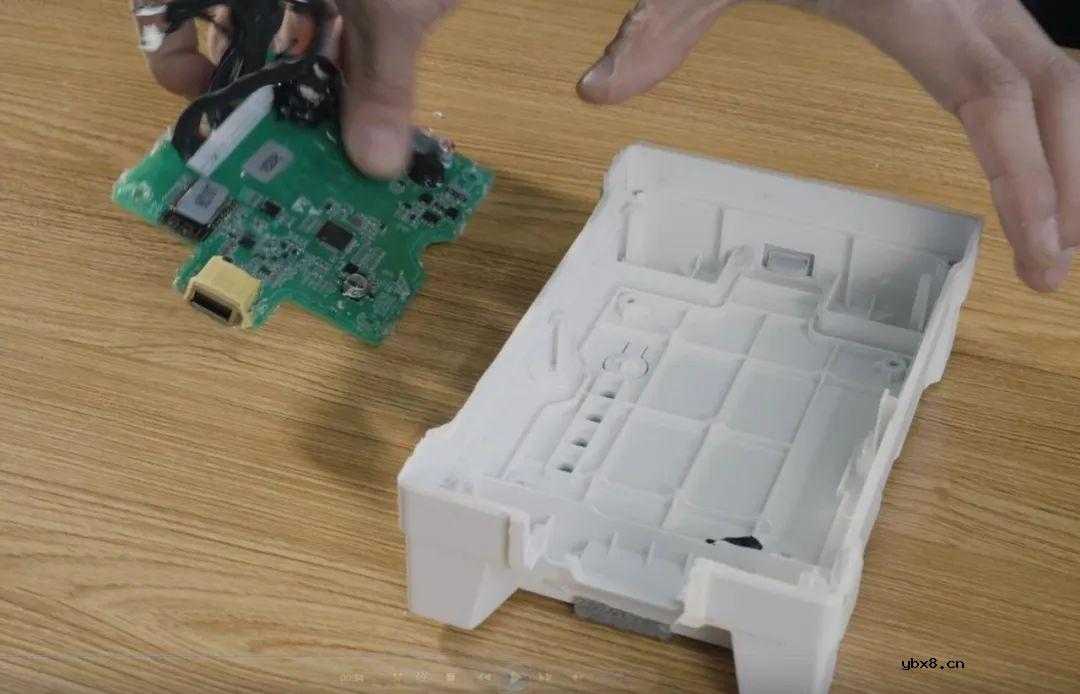

4.装BMS新主板：

将BMS新主板按照卡槽装入外壳中，打上4颗螺丝。

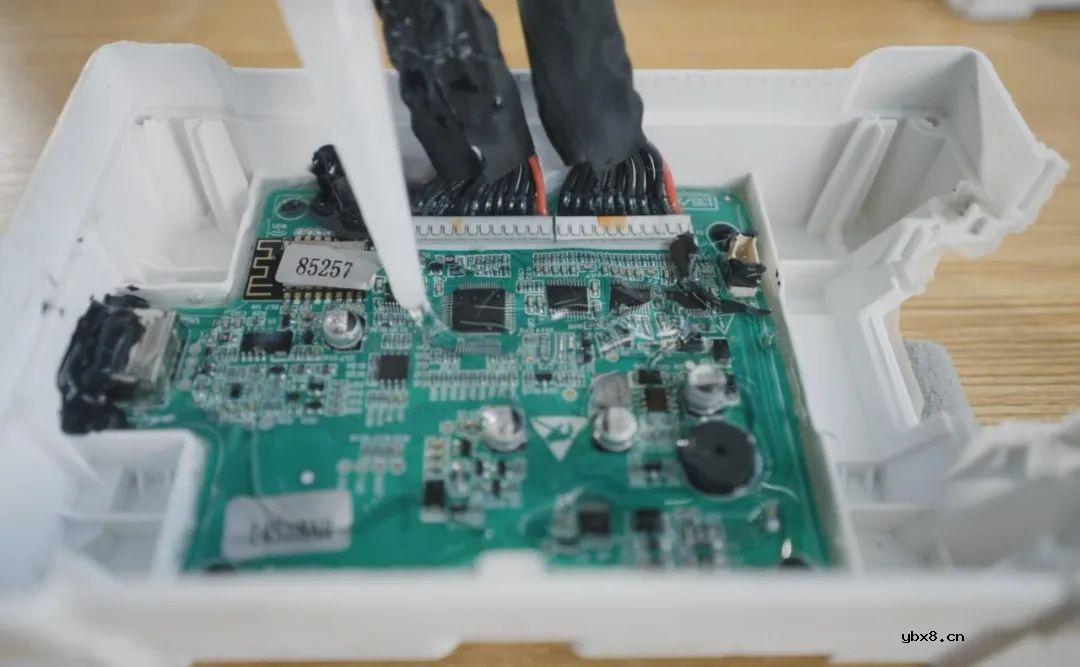

5.BMS主板灌胶：

用305T防水胶把主板所有元器件完全覆盖，保证无缝隙，（主板电流采样线插座和CAN通讯线插座切勿灌入密封胶）主板在打胶过程中，不要用金属或肢体触碰到元器件，防止造成元器件短路或击穿。（灌胶后要静置6-8小时凝固）

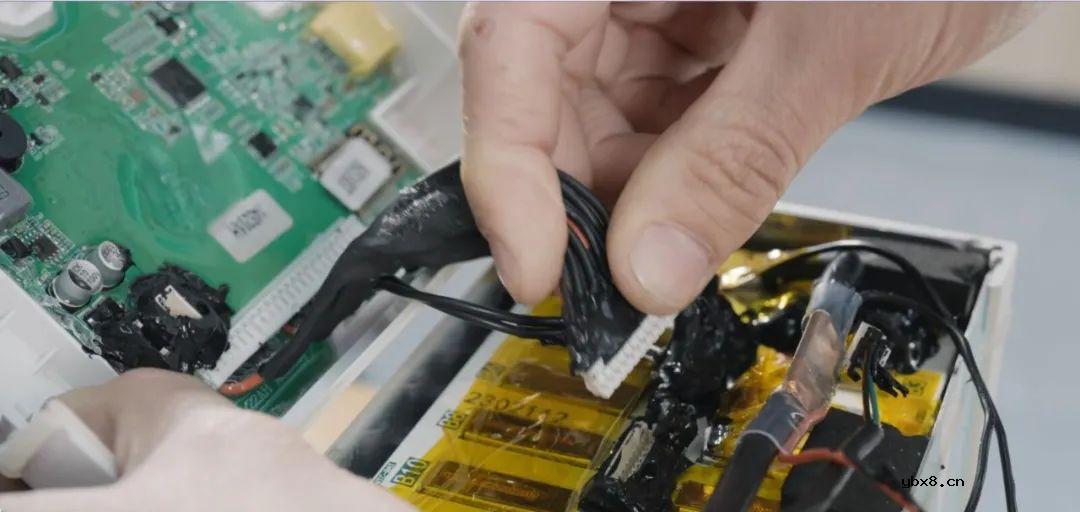

6.BMS主板插线：

插BMS主板排线前注意主板排线与连接板插座PIN数一致且方向一致。

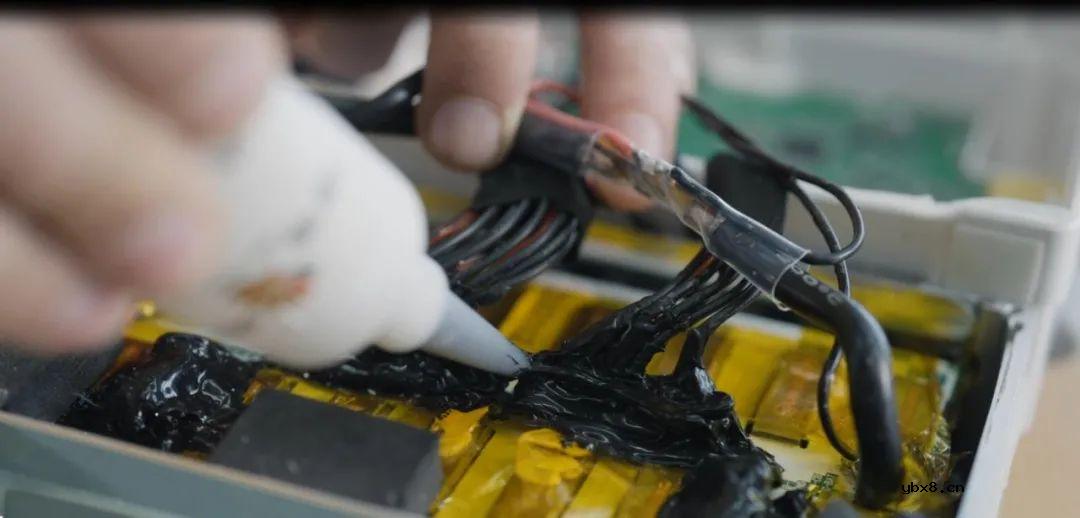

7.打胶：

主板排线与连接板插座连接处要打上5306HC防水胶，完全覆盖缝隙处，防止液体进入。

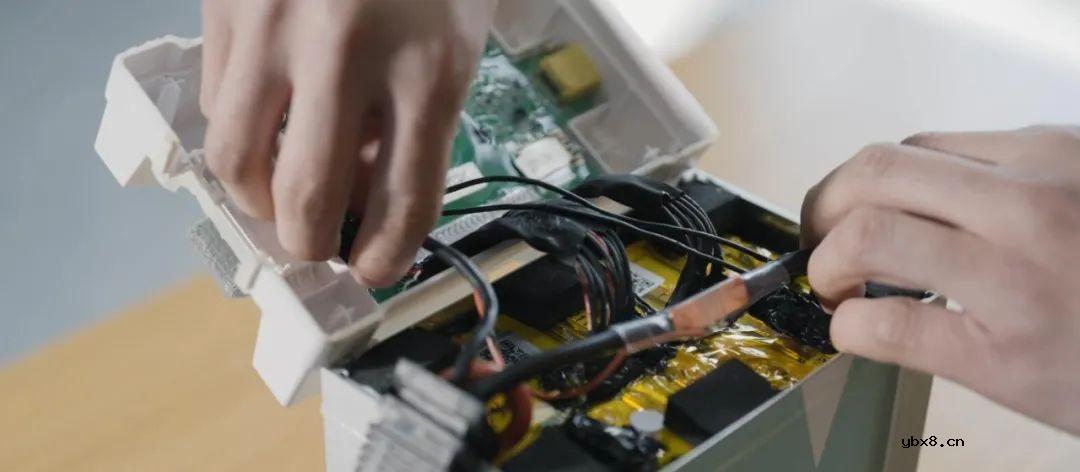

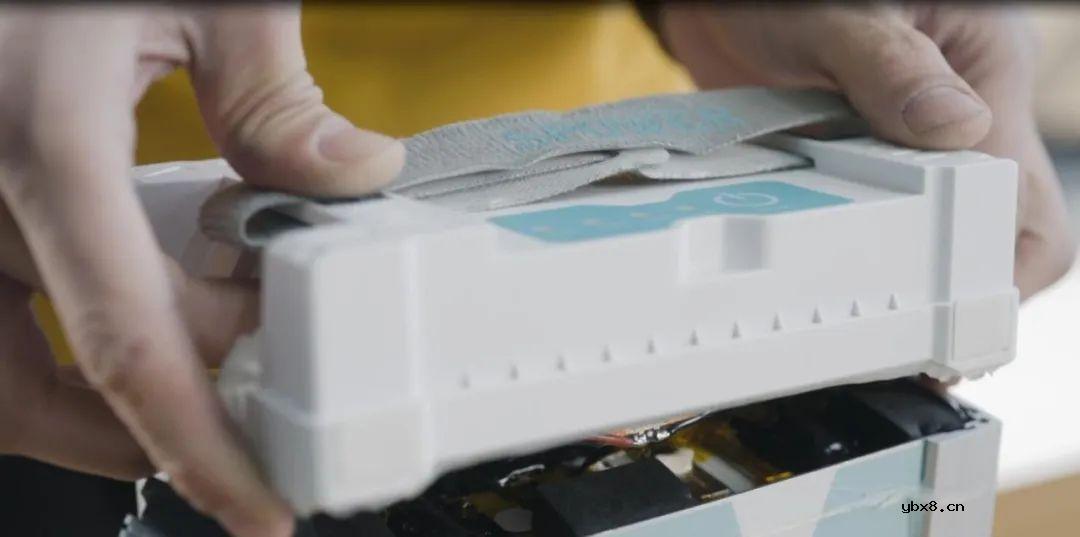

8.装电池外壳：

扣上盖时，检查排线，电流采样线和CAN通讯线避免受到挤压，装上顶部4颗螺丝和防尘塞，四周打上外壳防水胶（5307BT防水胶），BMS主板更换完成！
