一文解读负载电容的重要性及如何确定CL值

负载电容是晶体振荡器电路设计中的一个关键参数。对晶振的频率特性和稳定性有直接影响。负载电容不是单个元件的电容，而是由晶振两端外接的电容以及电路中的寄生电容一起形成的总电容。

合适的负载电容是确保晶体振荡器稳定工作的关键步骤。不合适的负载电容可能导致以下问题：

01

频率偏移：如果负载电容过大或过小，晶体的振荡频率可能会偏离其标称值，导致系统时钟不准确。

02

启动问题：不合适的负载电容可能导致振荡器难以启动，特别是在电源电压较低或温度变化较大的情况下。

03

稳定性差：负载电容不匹配可能导致振荡器的频率稳定性变差，影响系统的可靠性。

04

功耗增加：不合适的负载电容可能导致电路的功耗增加，影响电池供电设备的续航时间。

05

信号完整性问题：频率不稳定可能导致信号完整性问题，影响数据传输和处理的准确性。

负载电容及匹配电容

负载电容是指晶体振荡器在其标称频率下稳定工作所需的电容值。它由外部电容和电路板的寄生电容共同决定。

晶体规格书

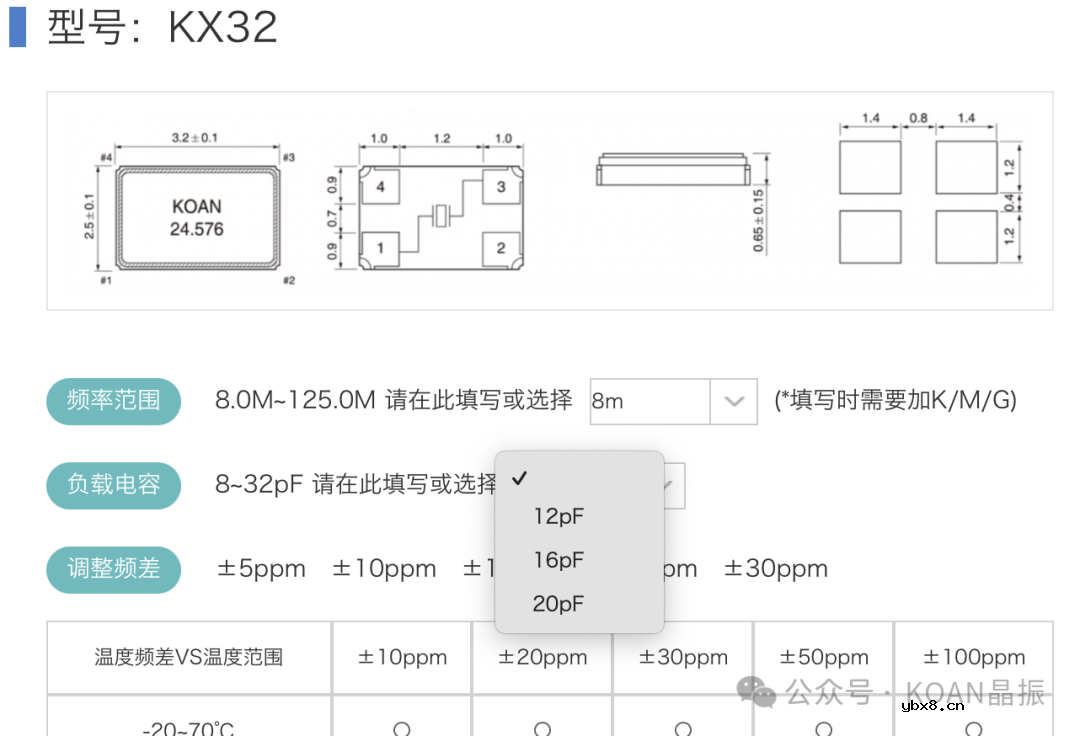

无源晶振的规格书上可以找到负载电容值。以KOAN谐振器KX32为例，负载电容为8~32pF之间。

>>>>

估算寄生电容

电路板上的寄生电容是不可避免的，主要来自PCB走线和焊盘的电容。一般寄生电容值在2~5pF之间。估算寄生电容是选择合适外部电容的关键步骤。

以下是估算寄生电容的方法：

01

大多数PCB设计软件有提取寄生参数的功能，可以估算焊盘和走线的寄生电容。

02

使用电容表测量实际电路板上的电容值。将晶体移除并测量晶体安装位置两端的电容。

03

根据类似电路设计的经验值进行估算，通常可以作为初步的参考。

如果寄生电容较低(如1-2pF)，通常选择较小的负载电容(如12.5 pF)可能更合适。较低的寄生电容意味着需要通过外部电容来补偿更多的负载电容，以达到总的CL。

>>>>

计算外部电容

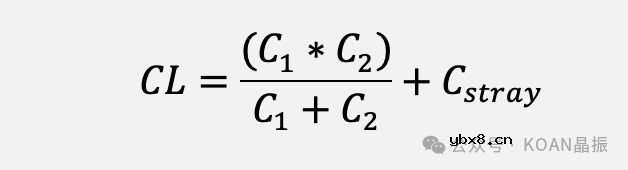

根据晶体的负载电容和寄生电容，计算外部电容C1、C2:

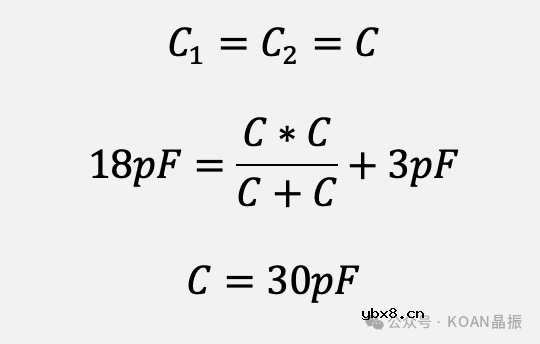

假设你选择的晶体的负载电容为18pF，估算的寄生电容为3pF，则需要两个30pF的外部电容。

>>>>

测试

使用频率计或示波器检查振荡频率是否在预期范围内。如果测试结果不理想，可以通过调整外部电容值进行优化。在设计阶段，可以使用可调电容器进行微调，以找到最佳的负载电容值。
