高速逻辑IC耦合器:TLP2466,TLP2160

　　近几年，低功耗在数码家电设备和各种数码产品领域成为一种趋势。这种趋势带动了对低电源电压的需求，从而对构成这些产品应用的功能器件的低电源电压的需求也日益增长。为更好地应对这些市场需求，我们已发佈了两款新光电耦合器，该耦合器当光接收IC电源为2.7V以上时，能确保正常工作。阈值输入电流 IFHL控制为 3.5mA (最大值)且通过採用 Bi-CMOS 工艺将最大电源电流ICC控制为 3mA(2通道类型为 5mA)，从而有助于各种设备降低功耗。而且，该产品可在5V电源电压下工作，将其用于可编程逻辑控制器(PLC)等的输入/输出介面时，5V电源也可提供给各种设备使用。此光电耦合器的特点是保证 125°C 的工作温度(最大值)和20Mbps的高速资料传输速度，从而在低电源电压下实现高速运行并在高温环境中实现稳定可靠的运行。它们可用于各种产品，包括消费设备、数码家电、测量设备和需要在高温环境下运行的工业设备。

　　该3.3V/5V驱动高速逻辑IC耦合器採用小型SO8封装。TLP2466为1通道耦合器，TLP2160则在同一封装里内置了两个电路，可有效减小需要多通道的装置的尺寸并降低成本。而且，此产品在输出段使用推拉输出，Sink/Source驱动皆可。

　　



　　特徵

　　反向逻辑输出(推拉输出)

　　高速资料传输: 20Mbps (典型)

　　包含高共模瞬变抗扰度的高输入-输出杂讯电阻: |CMH|, |CML| ≥ 20kV/μs

　　2通道输出(TLP2160)

　　应用

　　FA网路

　　等离子显示板(PDP)

　　用于测量或控制设备的高速数位介面

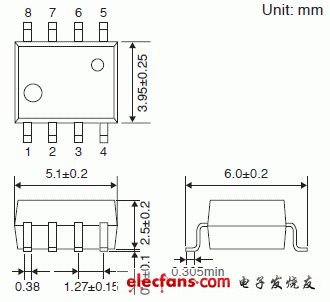

　　轮廓图
