高速逻辑IC耦合器TLP2368

　　由于系统尺寸进一步缩小并且封装更加密集，工业设备领域对于高温运行功能元件的需求已增长。TLP2368IC耦合器支持 3.3 V和 5V的光接收IC电源电压，其工作温度範围很广(-40°C 至 125°C)并採用较小的SO6封装。由于 TLP2368 是集电极开路输出类型的高速IC逻辑耦合器，能够以20Mbps的速度实现高速资料传输，适用于工厂自动化 (FA) 装置的或数码产品的高速通信介面，例如等离子显示板 (PDP)。同样地，由于TLP2368採用较小的 SO6 封装，并保证漏电距离 ≥ 5mm、间隙距离 ≥ 5mm，根据海外安全标準，该产品属于强化绝缘类别。

　　



　　特徵

　　反向逻辑输出(集电极开路输出)

　　支持 3.3V 和 5V 电源

　　高速资料传输：20Mbps(典型值)

　　包含高共模瞬变抗扰度的高输入-输出杂讯电阻: |CMH|, |CML| ≥ 20 kV/μs

　　最高环境温度: 125°C

　　应用

　　工厂自动化(FA)控制系统

　　等离子显示板(PDP)

　　测量设备

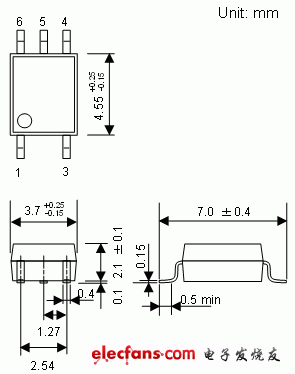

　　轮廓图

　　

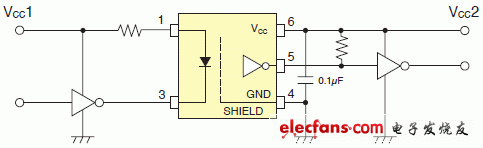

　　电路实例

　　TLP2368
