加强绝缘类轻薄通用晶体管耦合器: TLP184, TLP185

• Data sheet: TLP184
• Data sheet: TLP185

由于使用了S06封装，TLP184 和TLP185晶体管耦合器比前一代产品要轻薄，而且能在高温下正常工作(Ta = 110度 最大值)。
TLP184 和TLP185分别是TLP180 and TLP181的更新产品。 能轻易用这些产品代替现在的这些型号，因为这些产品的参考衰减器尺寸与现在的MFSOP6封装型号的尺寸是一样的。 而且，由于更轻薄，这些产品能将安装高度从先前的2.8毫米，降低到2.3毫米。
因为SO6封装能确保最小的间隙和爬电距离为5毫米，而不是现有型号MFSOP6封装中的4毫米。所以这些产品的最大允许操作隔离电压为 707 Vpk，EN60747-5-2中已明确规定过。 所以，TLP184 和 TLP185能更换DIP封装区域的零件(TLP781，TLP785等)。 而且，这种产品能确保内部绝缘厚度为0.4毫米，而且属于加强绝缘种类，符合国外安全标准。
因为这些产品都达到了UL、cUL、VDE及BSI等国际认证的安全标准，所以他们非常适合AC适配器、开关电源供电及FA设备等电子应用场合。

特征

• 工作温度范围: –55至110度
• 集电极-发射极电压 80V(最小值)
• 隔离电流: 3750Vrms (最小值)
• 电流转换比率: 50至 400% (at I_F = 5mA, V_CE = 5V, Ta = 25°C)

应用

• 开关电源
• FA设备(转化器、伺服系统、可编程逻辑控制器)
• 光伏电源调节器

轮廓图/内部电路图

轮廓图

内部电路图

电路实例

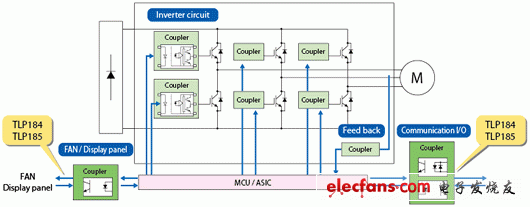

适用于转换器的通讯交流

主要规格



加强绝缘类轻薄通用晶体管耦合器的主要规格: TLP184, TLP185

项目	符号	单位	测试 条件	TLP180 / TLP181			TLP184 / TLP185
				最小值	典型值	最大值	最小值	典型值	最大值
正向电压	VF	V	IF=10mA	1	1.15	1.3	1.1	1.25	1.4
集电极暗电流	ICEO	μA	VCE=48V	-	0.01	0.1	-	0.01	0.08
集电极-发射极击穿电压	V(BR)CEO	V	IC=0.5mA	80	-	-	80	-	-
集电极--发射极击穿电压	V(BR)ECO	V	IE=0.1mA	7	-	-	7	-	-
电流传输比	IC/IF	%	IF=5mA, VCE=5V	50	-	600	50	-	400
饱和CTR	IC/IF(sat)	%	IF=1mA, VCE=0.4V	-	60	-	-	60	-
饱和CTR, GB档产品				30	-	-	30	-	-
集电极-发射极饱和电压	VCE(sat)	V	IC=2.4mA, IF=8mA	-	-	0.4	-	-	0.3
集电极-发射极饱和电压， GB档			IC=0.2mA, IF=1mA	-	-	0.4	-	-	0.3
断开的集电极电流	IC(off)	μA	VF=0.7V, VCE=48V	-	-	10	-	1	10



比较产品	TLP180 / TLP181	TLP184 / TLP185
内部结构 图
产品高度 产品宽度
间隙和爬电 距离	4.0mm (最小值)	5.0mm (最小值)
绝缘材料厚度	0.4mm (最小值)	0.4mm (最小值)
树脂颜色	白色	黑色
