简单自行车喇叭电路

来源:网络  发布者:电工基础  发布时间:2026-03-23 10:38

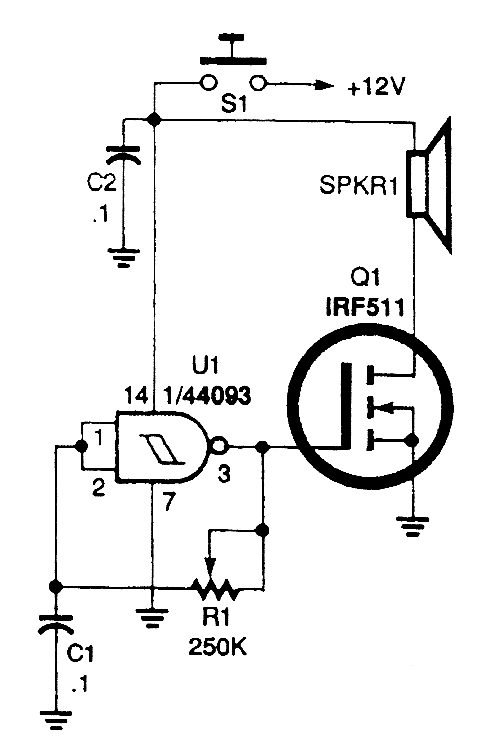

简单自行车喇叭电路


喇叭电路只使用一个4093模块，双输入NAND施密特触发器的门U1，它连接在一个简单的，低频，方波振荡电路里。在引脚3的振荡器输出驱动Q1门。场效应晶体管的漏极驱动一个小的喇叭扬声器。
