基于CW32的MP3播放器设计

01 描述

1.项目说明

使用武汉芯源半导体CW32系列MCU作为主控一款小巧的MP3。采用CW32L系列低功耗芯片。

2.项目相关功能

锂电池供电，TYPE-C接口充电，电量显示；

功耗管理；

3.5mm音频输出接口，可不设计外置扬声器模式；

屏幕显示：歌词名、歌词、电量等；可设置屏幕使用亮度、时间进行功耗管理；

SD卡插入，并支持读取歌曲信息；

3.项目属性

本项目为首次公开，为本人原创项目。项目未曾在别的比赛中获奖。

4.项目进度

02 设计原理

设计框架

上图为整个MP3的主体系统框架，先是由电池提供4.2V电压给电源管理，电源管理再转化为3.3V以及1.8V的电压给整个系统，

主控将内存卡里的信息提取转为二进制输入到音频解码芯片（VS1053B）里，同时在OLED显示屏上显示信息。用独立按键可以控制播放以及暂停等信息。

设计难点

低功耗（解决方案：电源使用业界领先的电荷泵降压芯片，芯片采用CW32L系列低功耗主控）

1.主控

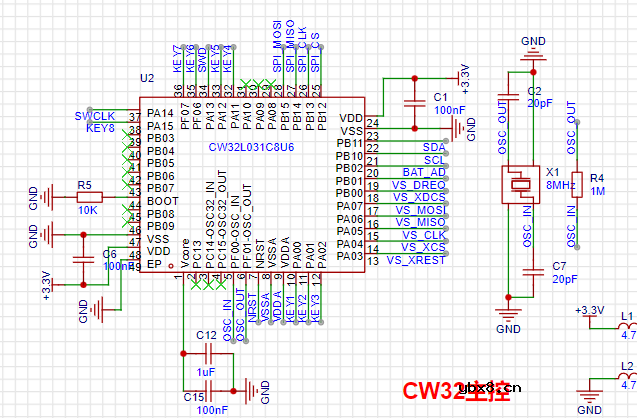

主控采用CW32L031C8U6，ARM Cortex-M0+ 32 位低功耗微控制器 64K 字节 FLASH，8K 字节 RAM，最高主频 48MHz，支持最多 39 路 I/O 接口。

2.音频解码芯片

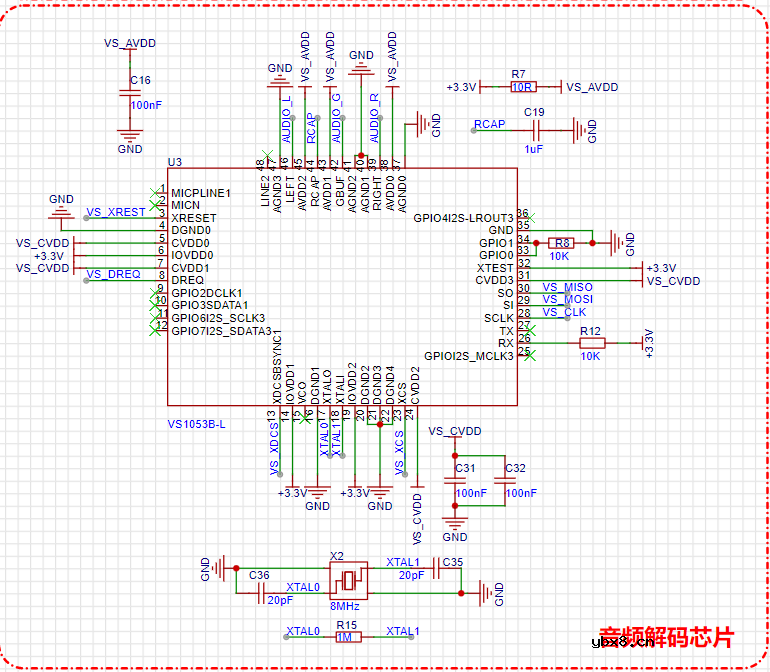

VS1053B是一款高性能音频编解码模块，支持：MP3/WMA/OGG/WAV/FLAC/MIDI/AAC等音频格式的解码，并支持：OGG/WAV音频格式的录音，支持高低音调节以及EarSpeaker空间效果设置，功能十分强大

它包含了一个高性能、有专利的低功耗DSP 处理器内核VS_DSP4、工作数据存储器、供用户应用程序和任何固化解码器一起运行的16 KiB 指令RAM 及0.5KiB 多的数据RAM、串行的控制和输入数据接口、最多8 个可用的通用I/O引脚。

3.独立按键

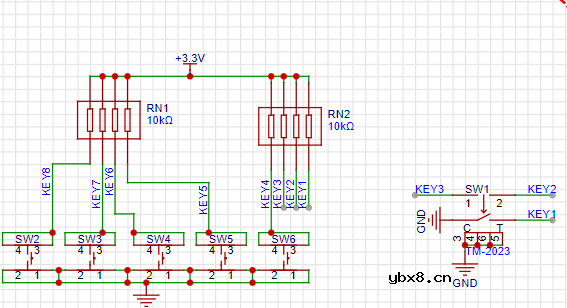

独立按键采用轻触按键以及拨片按键，符合人体工程学，按起来非常舒服

4.电源管理

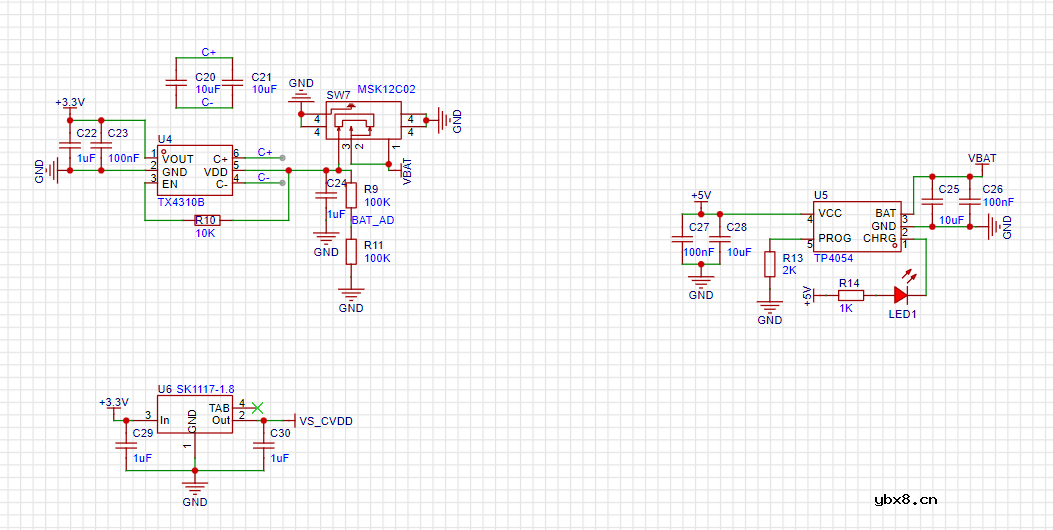

电源管理采用电池充电芯片TP4054，TP4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携用。更值得一提的是，TP4054专门设计适用于USB的供电规格。得益于内部的MOSFET结构， 在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。

电源芯片采用TX4310B是一款低噪声，恒定频率（1.2MHz）开关电容器倍压器。

TX4310B从1.8V至5V输入产生稳定的输出电压。外部元件数量较少（VDD和VOUT处有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。

电荷泵架构可保持恒定的开关频率以实现空载稳压输出，并降低输出和输入波纹。

5.OLED显示屏

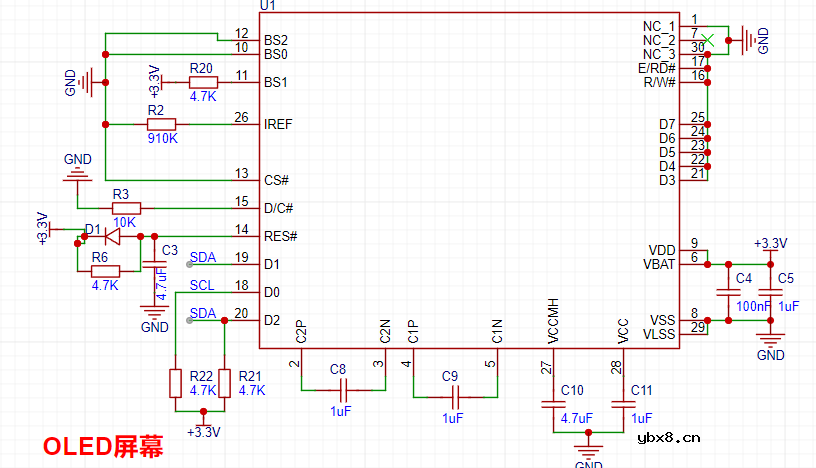

OELD采用0.96寸 蓝色 128x64像素分辨率 单色 30PIN，主控芯片 SSD1315

6.外接接口电路

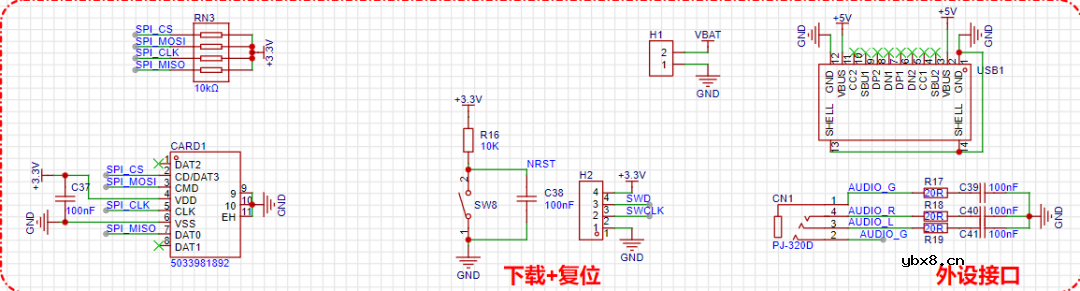

外接电路有TF卡插槽，下载接口以及3.5mm音频接口，这里我们注意TF卡采用SPI通信，用了10K的电阻进行上拉，保证通信的稳定性。

03 软件说明

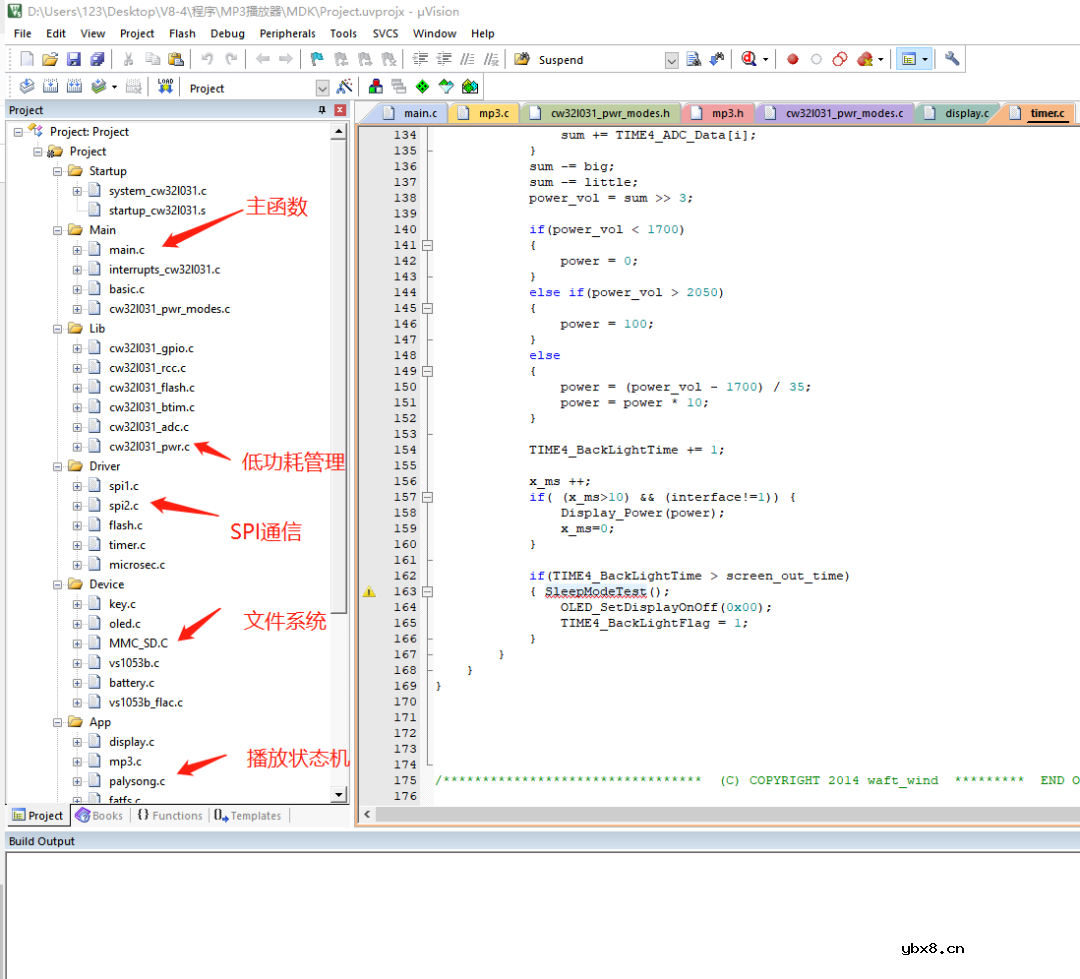

程序较为复杂，采用了状态机以及文件系统，增加了息屏之后进入低功耗模式，得益于我们CW32L031系列优异的低功耗性能，可以连续播放音乐12小时，

我们在sd卡内需要放置字库文件，在我工程的附件中下载，通过读卡器写入到SD卡中才能工作，否则开机会提示。
