如何估算MOS管的驱动电流？

第一种:

可以使用如下公式估算：

Ig=Qg/Ton

其中：

Ton=t3-t0≈td(on)+tr

td(on)：MOS导通延迟时间，从有驶入电压上升到10%开始到VDS下降到其幅值90%的时间。

Tr：上升时间。输出电压VDS从90%下降到其幅值10%的时间

Qg=（CEI）(VGS)或Qg=Qgs+Qgd+Qod （可在datasheet中找到）

第二种：（第一种的变形）

密勒效应时间（开关时间）Ton/off=Qgd/Ig；

Ig=[Vb-Vgs(th)]/Rg；

Ig：MOS栅极驱动电流；Vb：稳态栅极驱动电压；

第三种：

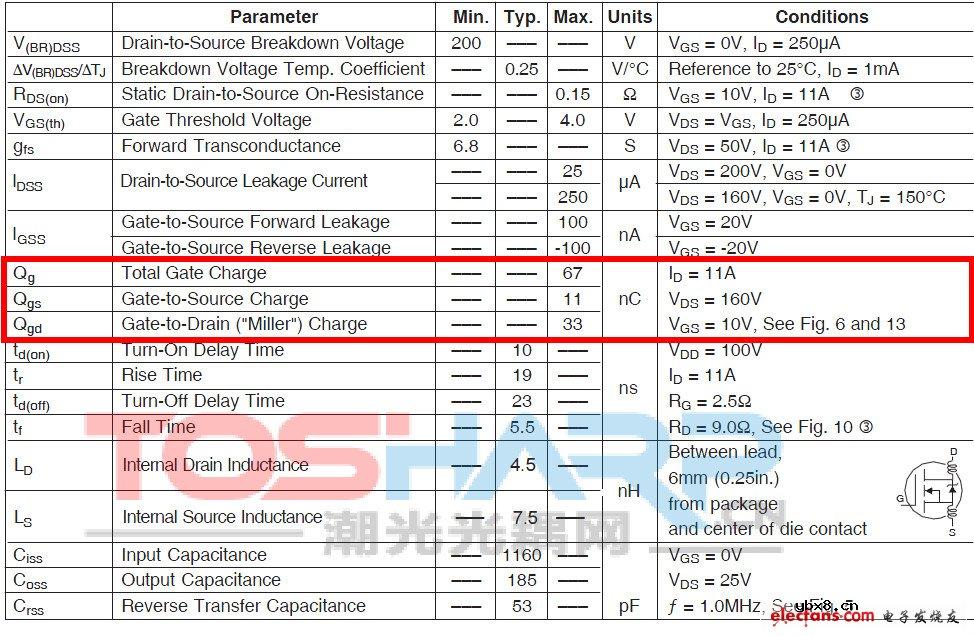

以IR的IRF640为例，看DATASHEET里有条Total Gate Charge曲线。该曲线先上升然后几乎水平再上升。水平那段是管子开通（密勒效应）假定你希望在0.2us内使管子开通，估计总时间（先上升然后水平再上升）为0.4us，由Qg=67nC和0.4us可得：67nC/0.4us=0.1675A，当然，这是峰值，仅在管子开通和关短的各0.2us里有电流，其他时间几乎没有电流，平均值很小，但如果驱动芯片不能输出这个峰值，管子的开通就会变慢。
