DXP中PCB板切换单位的三种方法

　　什么是DXP

　　Protel DXP是第一个将所有的设计工具集成于一身的板级设计系统，从最初的项目模块规划到最终形成生产数据都可以按照设计者自己的设计方式实现。Protel DXP运行在优化了的设计浏览器的平台，并且具备了所有当今先进的设计特点，以便处理各种复杂的PCB设计过程。通过把设计输入仿真，PCB绘制编辑， 拓扑自动布线，信号完整性分析和设计输出等技术的融合， Protel DXP为用户提供了全线的设计解决方案。

　　Protel DXP是唯一一款充分发挥Windows XP和Windows 2000 Pro平台的板级设计系统。具有更稳定、更强大的图形处理和更友好的用户界面，使您进行更轻松、更高效的设计。

　　AD在电子科学中经常使用，在硬件使用中也被经常用到，本文介绍的就是PCB板绘图中基本单位系统的三种切换方法。

       DXP中PCB板切换单位的三种方法

　　一、右键菜单方法

　　1、首先打开一个PCB板，我们假设系统默认的板子单位系统是国际单位制，也就是mm（红框1）；

　　

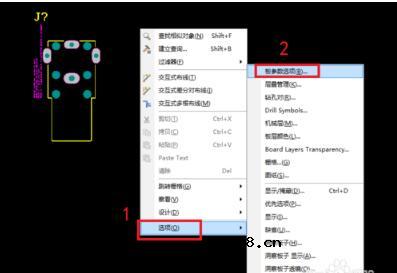

　　2、在板子上右键选择：选项（红框1）----版参数选项（红框2）；

　　

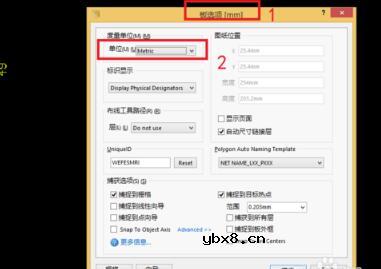

　　3、紧接上一步，弹出一个板选项窗口（红框1）；我们需要关注的就是：单位（红框2）；

　　

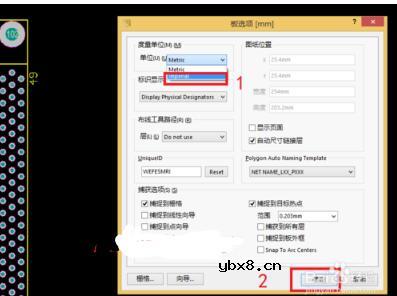

　　4、单击单位的下三角：选择：imperial（红框1）；然后点击：确定（红框2）；注：Metric是国际单位制imperial是英制系统

　　

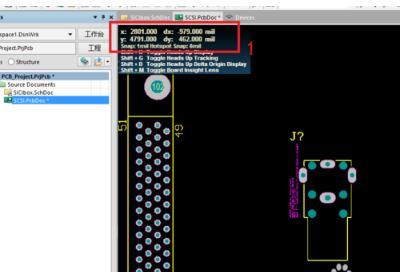

　　5、此时，在板子主界面左上角，可以发现板子的基本单位变成了：mil（红框1）；这也就是英制单位系统，表示切换成功。
