DXP设置PCB板中背景栅格的两种方法

　　什么是栅格

　　栅格是点的矩阵，遍布指定为图形栅格界限的整个区城。使用栅格类似于在图形下放几张坐标纸。利用栅格可以对齐对象并只现显示对象之间的距离，而不打印栅格。

　　栅格特点

　　属性明显，定位隐含，即数据直接记录属性本身，而所在的位置则根据行列号转换为相应的坐标，即定位是根据数据在数据集中的位置得到的，在栅格结构中，点用一个栅格单元表示；线状地物用沿线走向的一组相邻栅格单元表示，每个栅格单元最多只有两个相邻单元在线上；面或区域用记有区域属性的相邻栅格单元的集合表示，每个栅格单元可有多于两个的相邻单元同属一个区域。

　　栅格类型

　　栅格数据是通过指定栅格类型的方式添加到镶嵌数据集中的。栅格类型可与栅格格式一起识别元数据，例如地理配准、采集日期、传感器类型和波段波长。栅格格式用于定义像素的存储方式，例如，行数和列数、波段数、实际像素值，以及其他栅格格式特定的参数。但是，根据栅格类型添加栅格数据时，会读取相应的元数据并将其用于定义任何需要应用的处理。例如，添加 QuickBird 标准场景时，.imd 文件可能会定义一个场景。该 .imd 文件包含栅格数据集的元数据信息并可以指向一个或多个 .tif 文件。要正确添加此数据，可使用 QuickBird 栅格类型，因为它会搜索这种文件类型组合。如果以“栅格数据集”栅格类型来限定添加的栅格数据，则只能识别并添加 .tif 文件，它们会以 TIFF 格式添加，而且任何可能影响所需功能或者地理配准的元数据信息都将丢失。

　　“栅格数据集”栅格类型是指 ArcGIS 支持的任何栅格格式。其他栅格类型则特定于产品（传感器、数据提供商或供应商）或关联的元数据信息。添加数据时可以选择编辑任一栅格类型。例如，您可能希望在数据添加之时而非之后定义特定波段组合、锐化算法或添加过滤器。通过更改栅格类型默认属性（例如，波段组合），或定义正射校正数据时要使用的高程模型，您可以修改任一栅格类型。甚至可以添加或修改函数链。向镶嵌数据集中添加栅格时，如果对栅格类型进行了编辑，可随时将其保存为新的 .art 文件，这样下次便可以使用同一修改参数加载附加数据。此外，如果您想要直接读取或修改该文件，可将其保存为 .art.xml。

　　

　　栅格的作用

　　1、VisibleGrid（可视栅格）

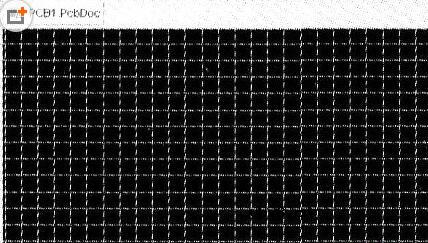

　　打开编辑器可以看到界面上的线状或者点状的纵横交错的格子。这些工作界面上可以看到的格子就是网格，这是一种几何点或线构成的网格。其作用类似于坐标线，可帮助用户掌握图件间的距离，更好地进行导线的放置、元件的定位，使我们更方便地绘图与制板。上图为在原理图编辑器环境中的栅格界面、下图为在PCB编辑器环境中的栅格界面。

　　可视栅格可以隐藏也可以显示，栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。

　　

　　

　　2、SnapGrid（光标捕捉栅格）

　　指光标捕获图件时移动的最小间隔。它是指光标在原理图编辑器、原理图库编辑器、PCB编辑器及PCB库编辑器等环境中捕捉图符（如节点、导线、画图工具栏内的图符等）时可移动的最小步长。

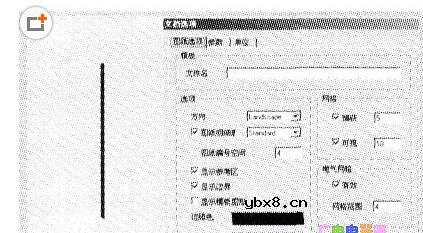

　　光标捕捉栅格的效果可以隐藏与显示，光标捕捉栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。下图为在原理图编辑器中，在光标捕捉栅格为　　5miI，可视栅格为10miI时，光标拖拉导线最小的步长为半格，也就是说最小的步伐为半格，要在一格的四分之一的地方放置图件是不可能的。

　　

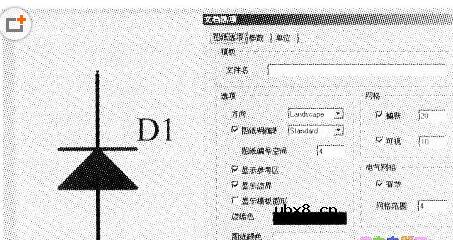

　　下图为在原理图编辑器中。光标捕捉栅格为20miI，可视栅格为10miI时，光标拖拉二极管D1最细小的步伐只可两格两格移动。

　　在原理图编辑器中完成所有摆放元件名称编辑时，有时会发现一些名称的位置无法放到合适的位置，原因是软件默认状态为栅格状态，元件名称段传正一、四类栅格作用的摆放位置只能以光标捕捉栅格为移动单位。当你需要放置到栅格中某一位置才能使图纸美观时，可有两种方法解决：

　　1、可将栅格状态暂时取消，摆放后恢复。方法是将光标捕捉栅格（SrlapGrid）前的“&raDIC;”去掉；

　　2、将光标捕捉栅格的数字设置得小一些，这样使图符移动的步伐细小一些，便能满足放在任意位置的目的。

　　

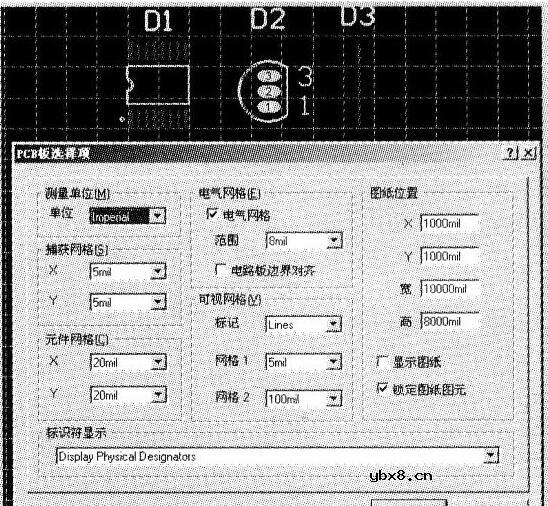

　　下图为在PCB编辑器中，光标捕捉栅格为5mil，第二可视栅格改为100mil第一可视栅格是当图纸显示比例大到一定程度的可视栅格，一般作用不大，数字默认）。其中的导线图件D3最小可半格半格移动。其中的D1、D2是元器件封装，不算图件。光标捕捉D1、D2移动的栅格不是光标捕捉栅格，而是元器件捕捉栅格。
