浅析继电器线圈并联二极管的作用

在继电器线圈两端并联一个二极管，正确的说法应该是称为“反相”二极管，当然作用就是用来保护驱动三极管不会被电感的反电动势击穿。

但在开关电源中就不是简单的保护作用了，在开关电源中，此二极管还用来提高电源效率，主要是将反电动势当做二次电源释放，次级有负电压输出的更有效

在设计一些更加高效率开关电源时，此二极管会被场效应管取代，并设计有一个延时控制电路，用来精准释放反电动势来提高效率。

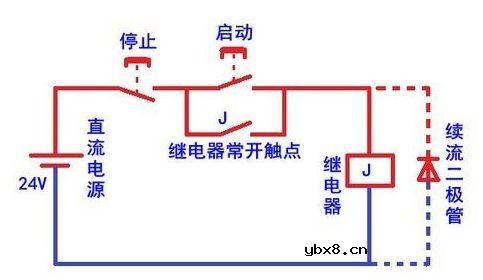

并联在继电器线圈两端的二极管为续流二极管。其功能应用见下图。

续流二极管的作用

续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！

在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量。

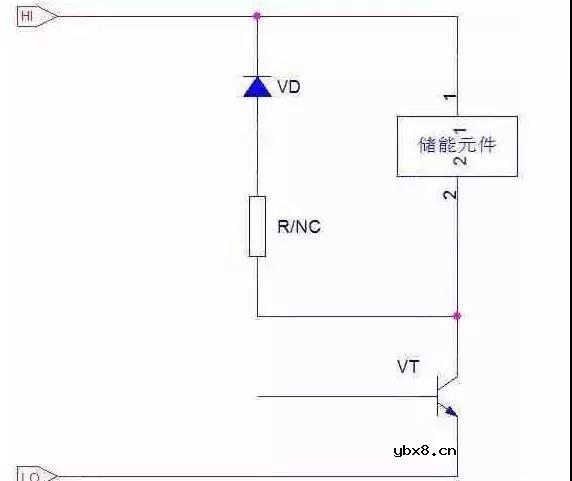

续流二极管工作原理图

继电器续流二极管的选择

继电器并联的二极管，不是什么BUCK电路中的续流二极管，由于继电器线圈的是感性负载，作用是吸收驱动三极管在断开时继电器线圈的自感电压，根据楞次定律，电感上的电流在减小时，会产生一个自感电压，这个电压的方向是正电源端为负，驱动管集电极为正，这个电压会击穿三极管，所以在继电器上并联一个吸收二极管，吸收这个自感电压。

为什么要加续流二极管

感性负载会产生感应电动势，感应电动势的方向和加在它两端的电压方向是相反的，当感性负载突然断电，感应电动势还在，由于感应电动势与原来的电压方向相反，在没有断电的时候，还有原来的电压与之抵消，断电后就没有与感应电动势抵消的电压了，这个感应电动势就有可能造成电路中的元器件损坏，加个二极管以后，这个二极管正好与感性负载形成了一个闭合回路，回路中的电流方向正好和二极管是正向导通的，就可以释放感应电动势的电流了。
