啥是光电二极管 光电二极管采集电路-1mV/pA设计

今天来读一篇来自于千禧年的文章，鄙人刚出来没有几个月的时候人家都可以写文章了，真厉害的呀！

假装崇拜

这篇文章叫：

这文章其实不简单，短短4页说了不少的干货。我们先看看啥是光电二极管！

这些就是光器件，日本滨松来自于

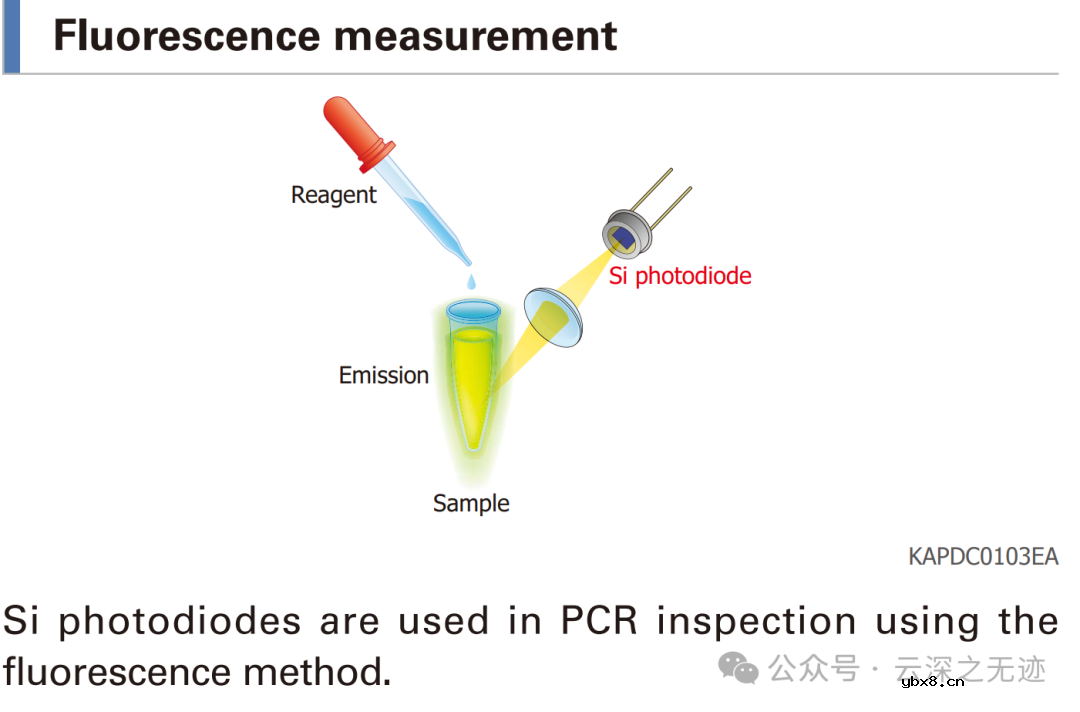

首选的应用就是化学分析

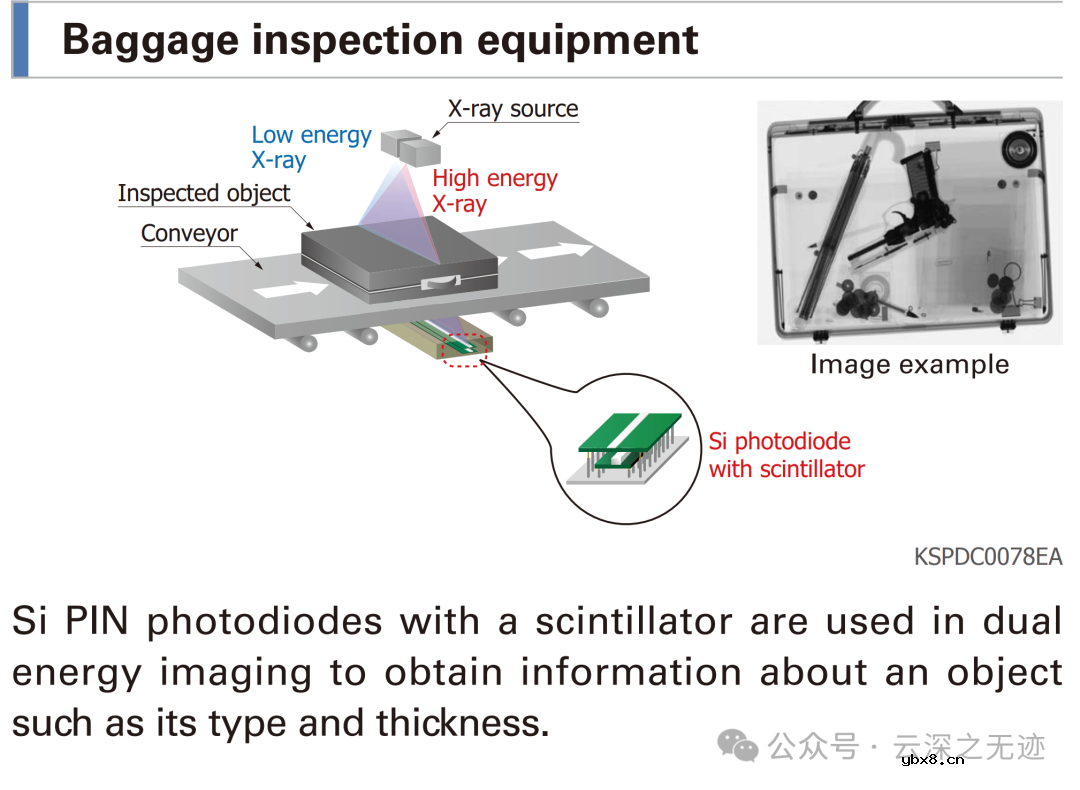

X光

滨松的官方有几个图好漂亮：

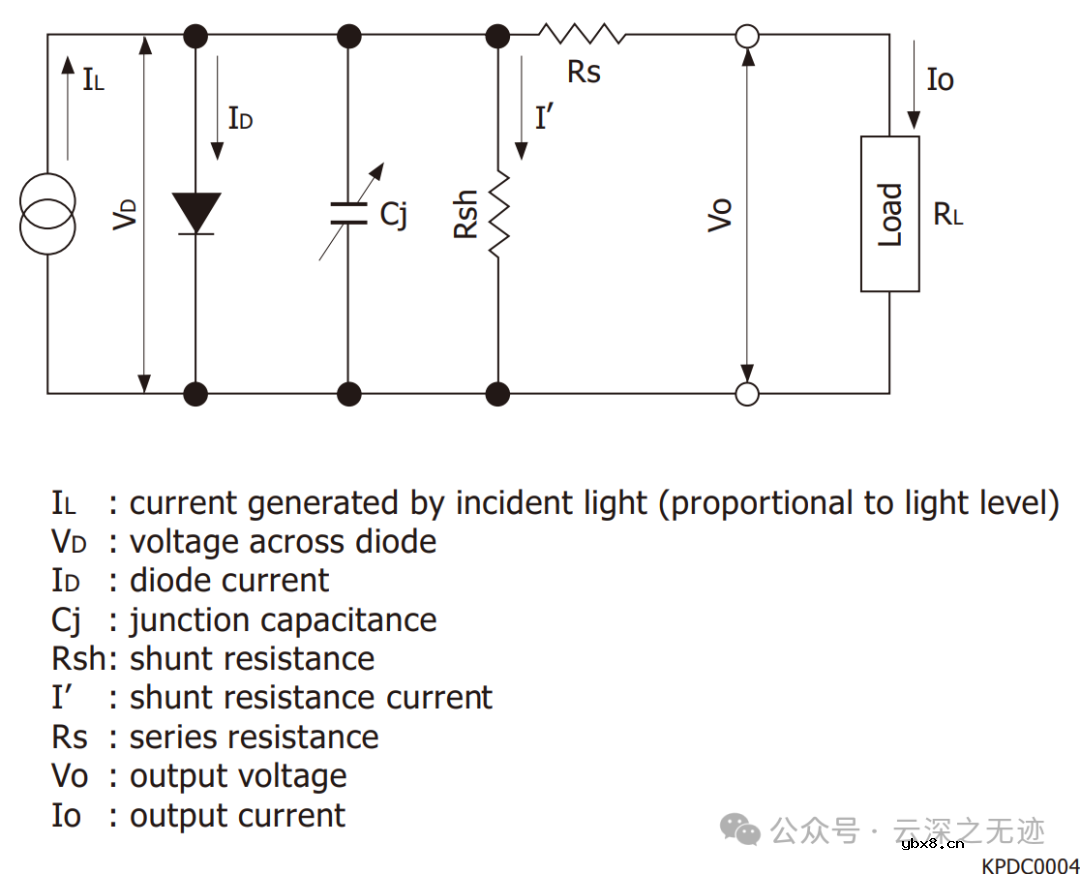

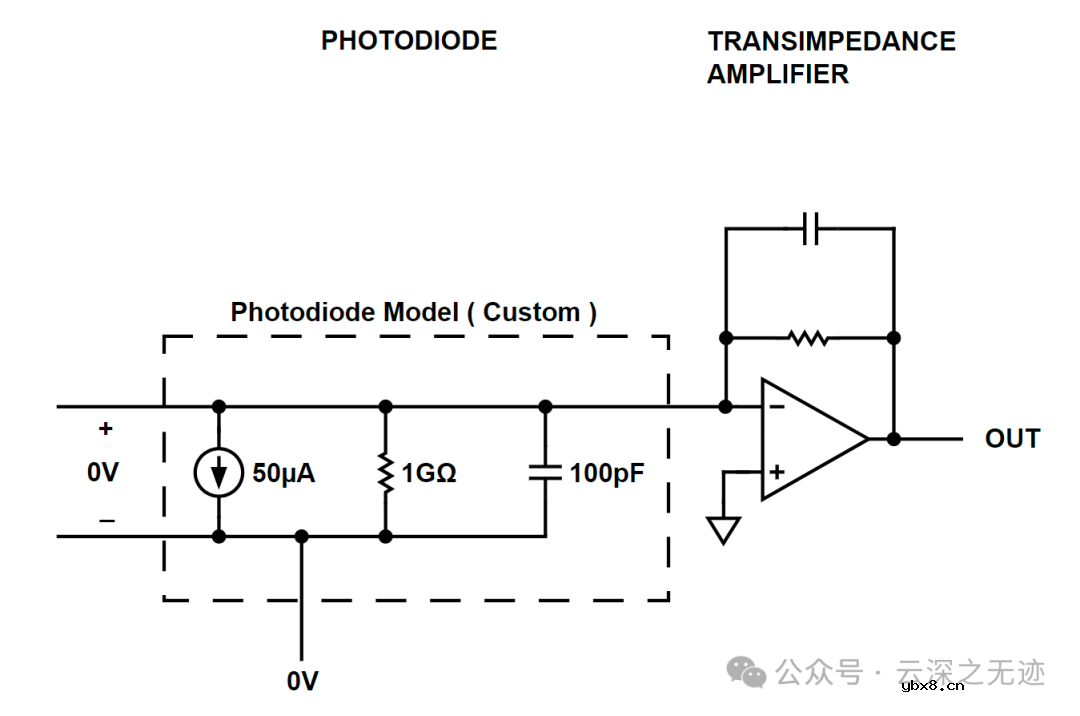

看这个图多漂亮，二极管得等效电路

这个是ADI的设计工具

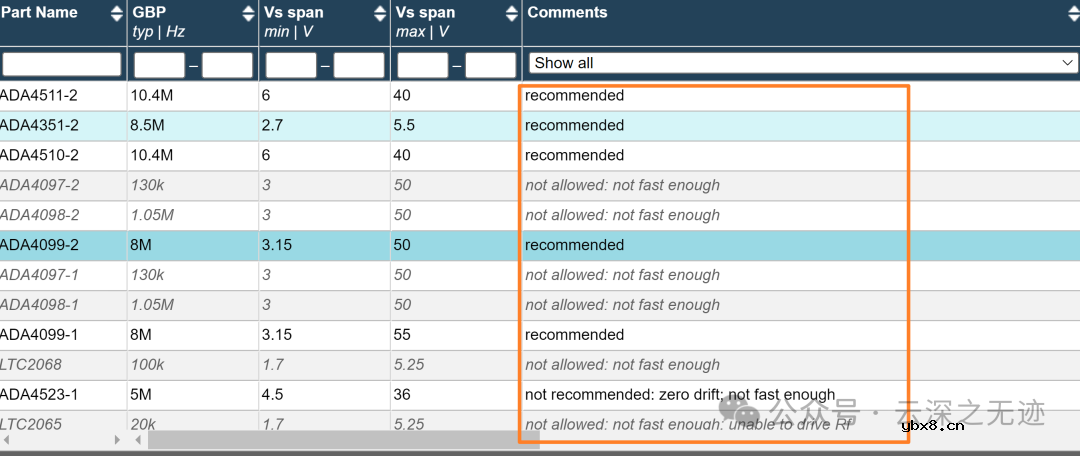

里面会给出合适的器件

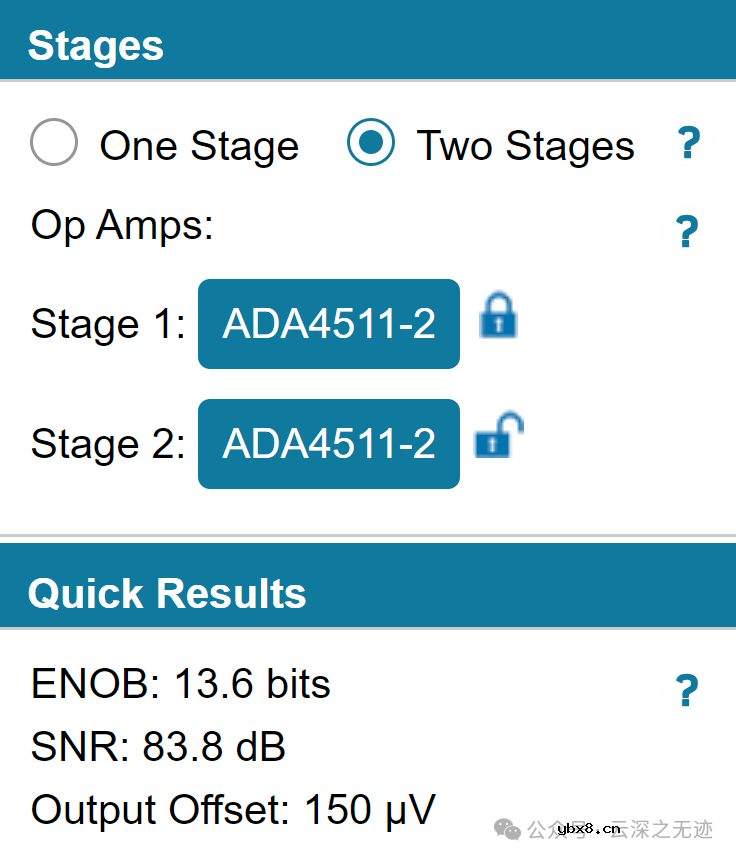

可以切换成双运放

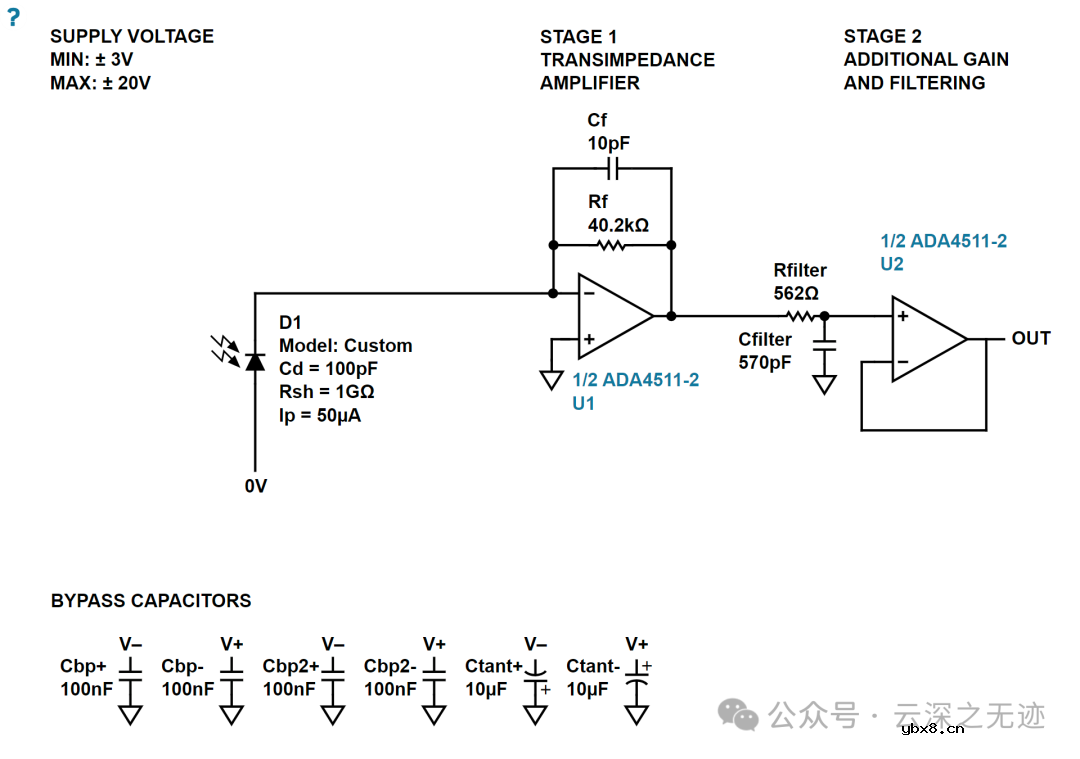

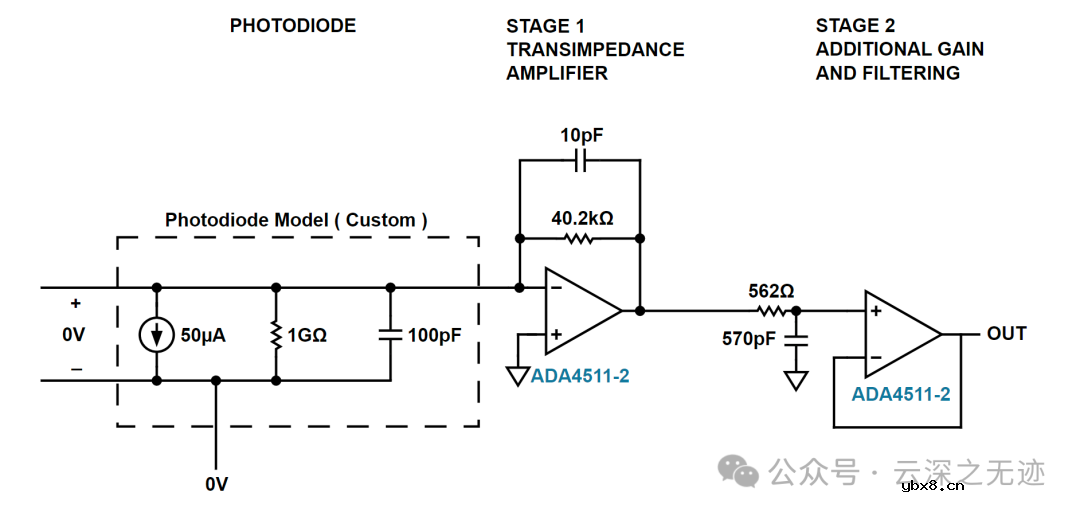

一级放大，一级滤波或者再次增益

电路在光脉冲下的反应

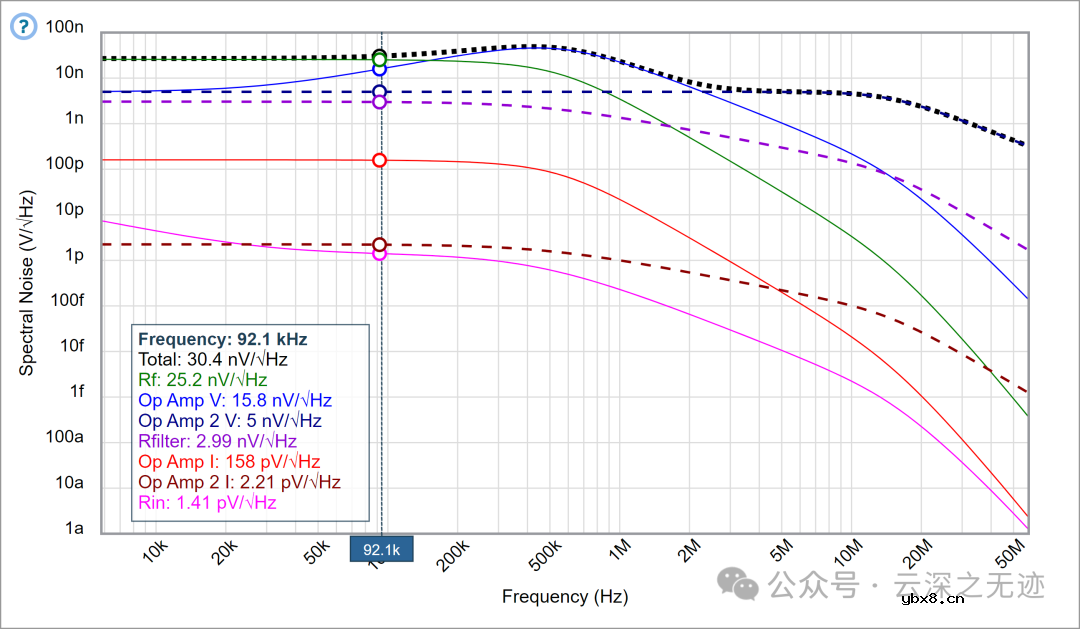

噪音谱

接下来给出两个运放的连接，然后还有噪音什么的

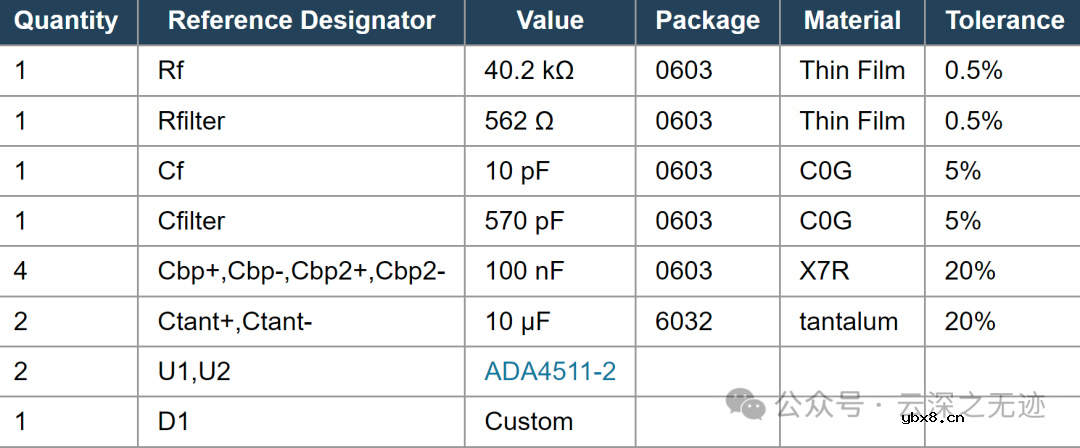

BOM表

https://tools.analog.com/en/photodiode/

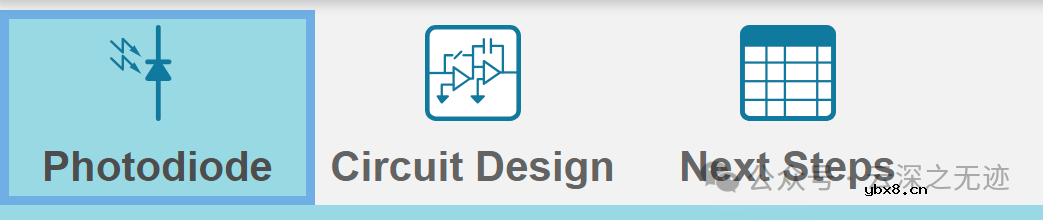

ADI的设计工具还是好用的。分别对应在二极管，电路设计，后处理。

有俩种模式

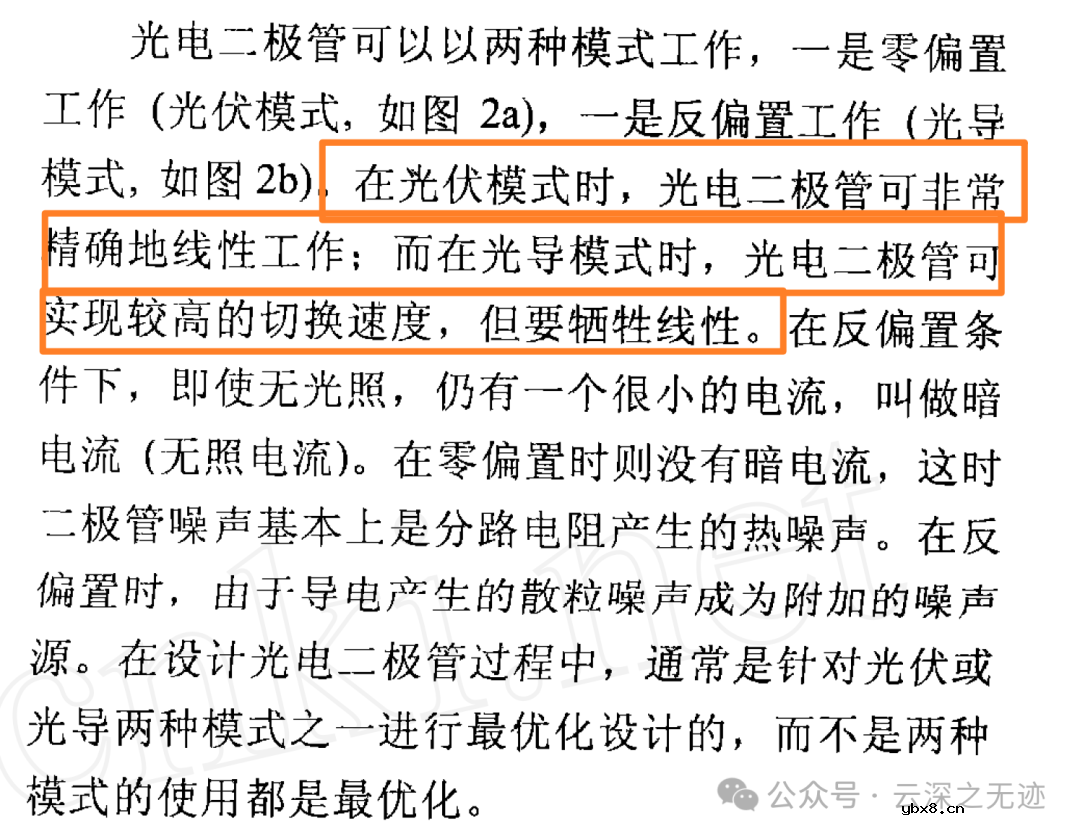

这个的就写的很明白了，之前没看明白

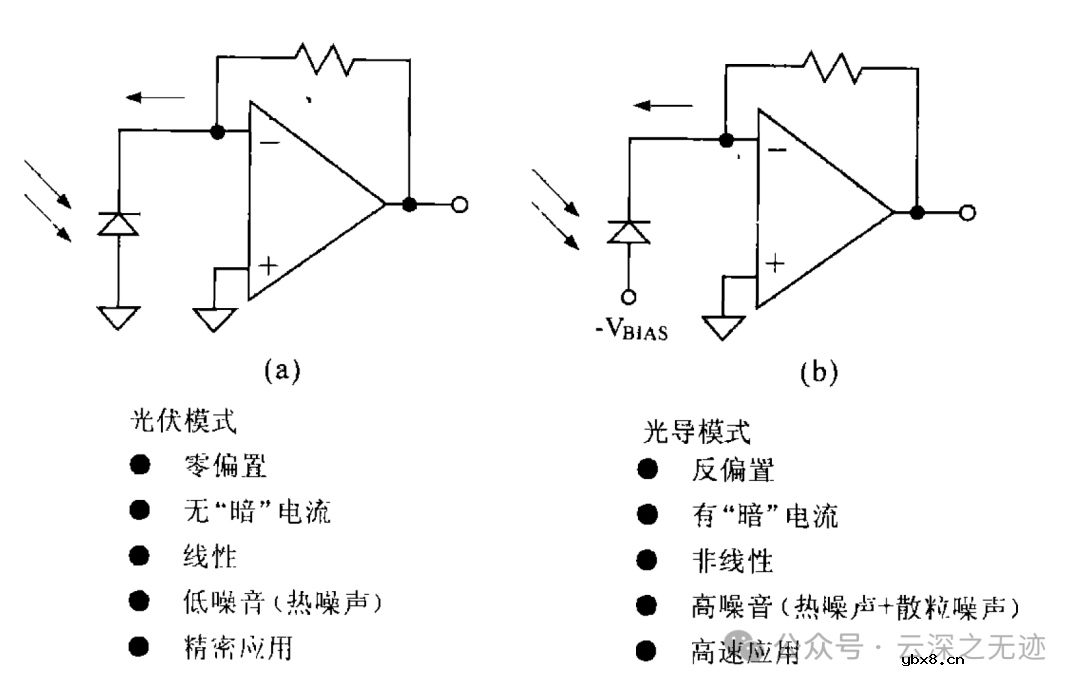

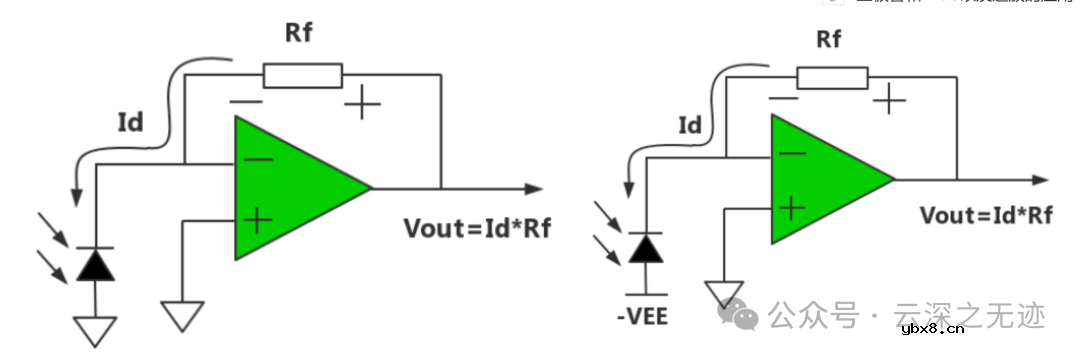

0偏置和反向偏置

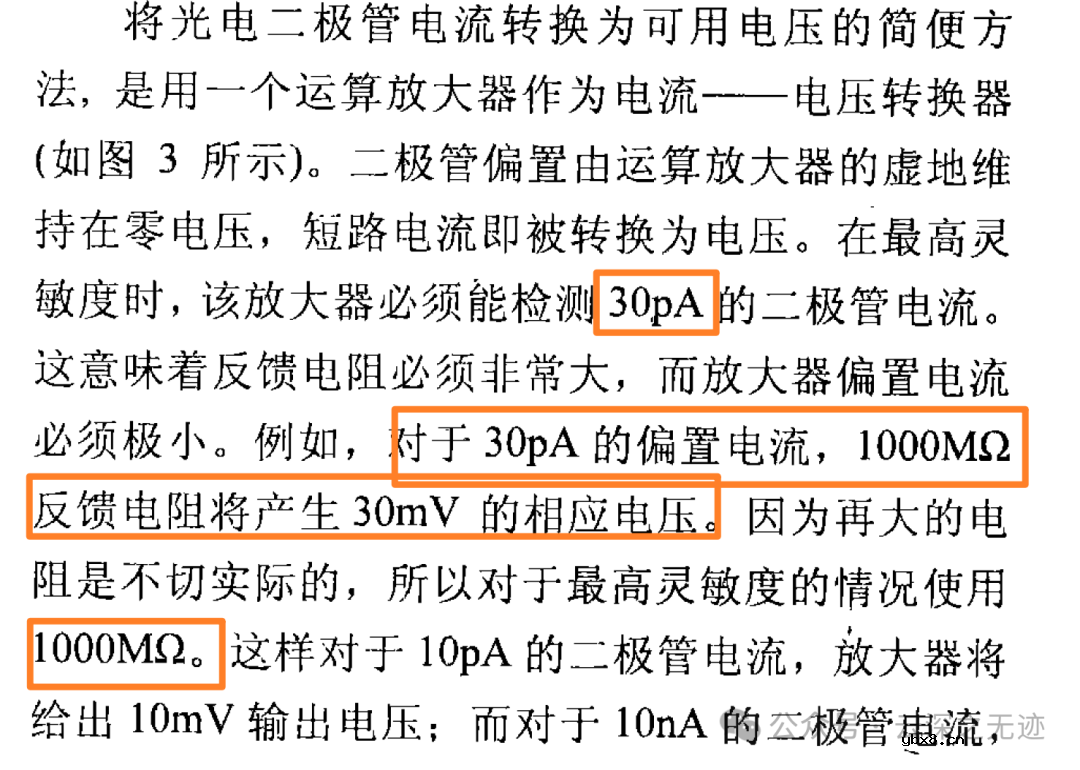

给出的输出是10V，这样是相当于60dB的动态范围。

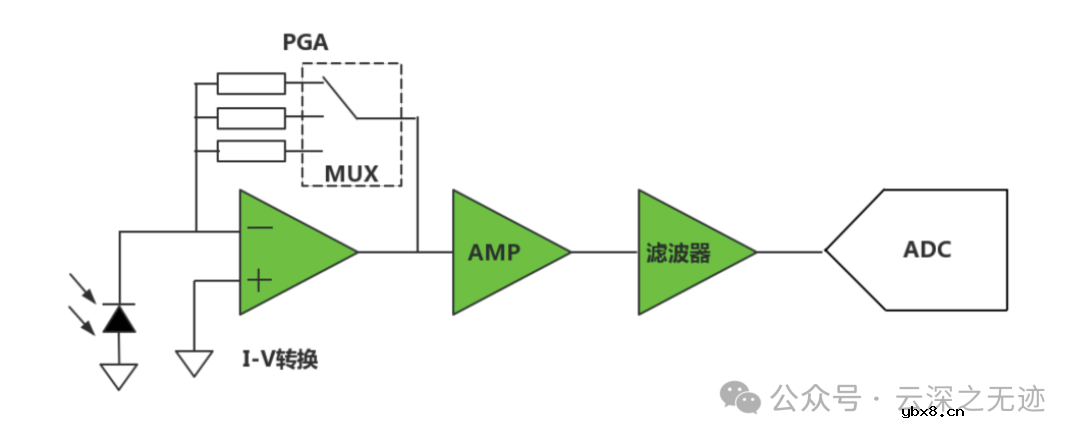

常见的信号链是这样的

第一级信号链： I-V转换，一般PGA都做在第一级，因为电阻的热噪声和电流噪声会直接出现在输出端，如果PGA做在后级，还会把前级的噪声进行放大，总的噪声会变大。 上面的MUX是切换档位的，可以设计成不同的放大倍数。 第二级信号链： 放大，根据客户具体信号的需求，可以省略。 第三级信号链： 滤波器，可以配置成低通，带通，高通，需要根据具体需求而定，位置可以调到第二级。 第四级信号链： ADC采样，根据具体需求选择ADC的精度和种类。

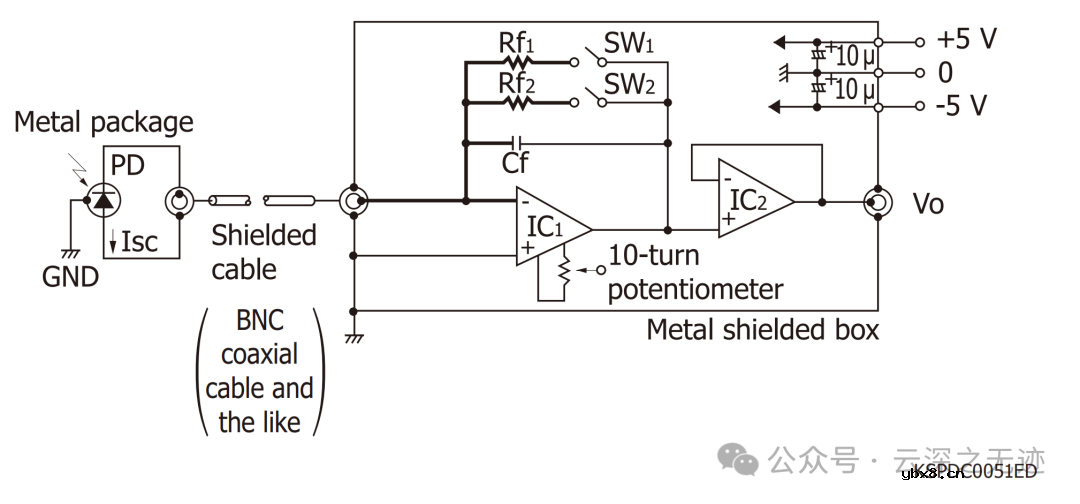

滨松给出了一些同轴电缆的链接方式

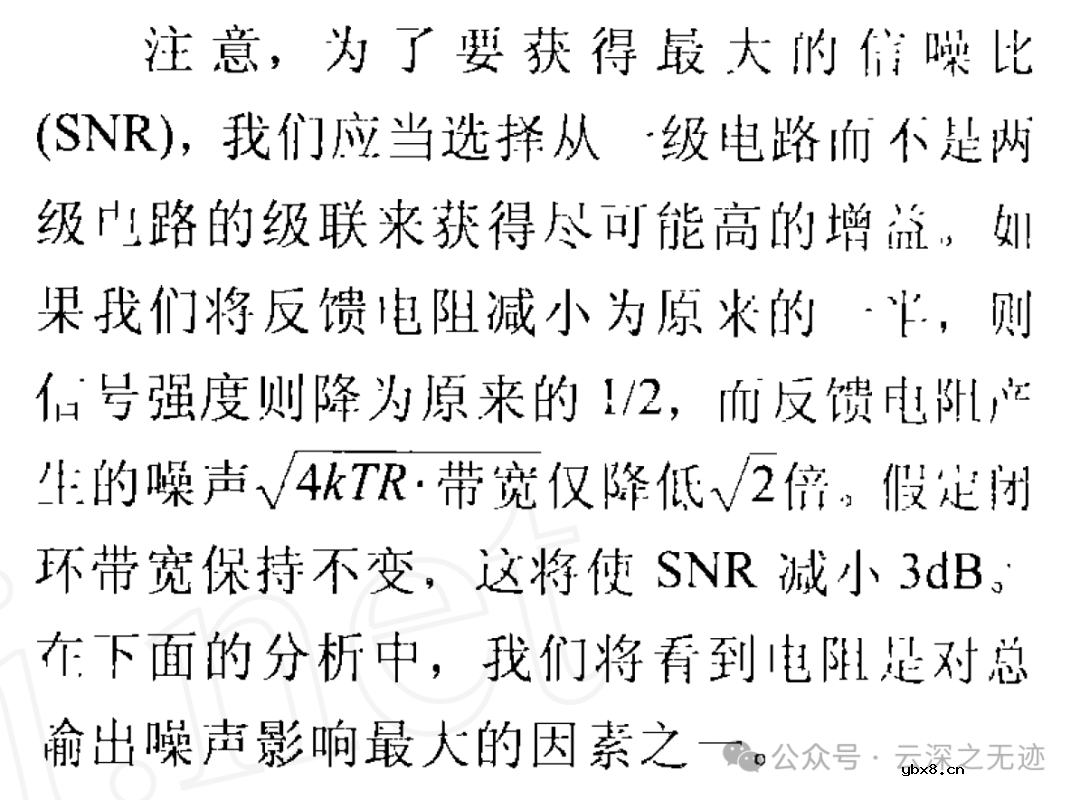

这里说明了单运放放大的好处

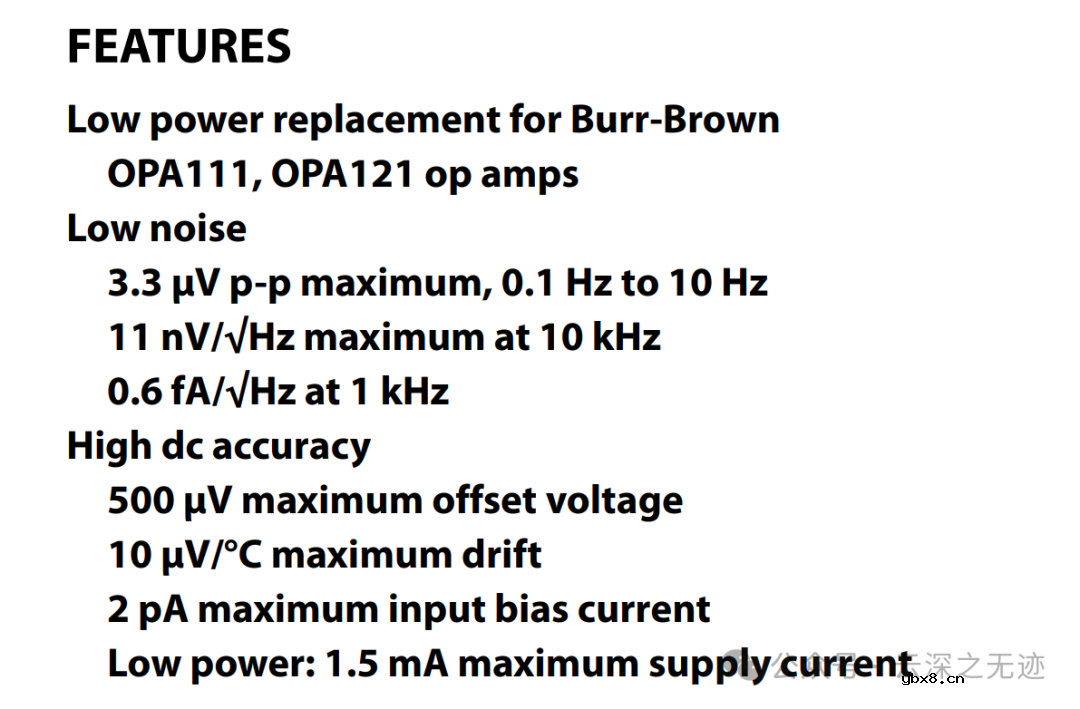

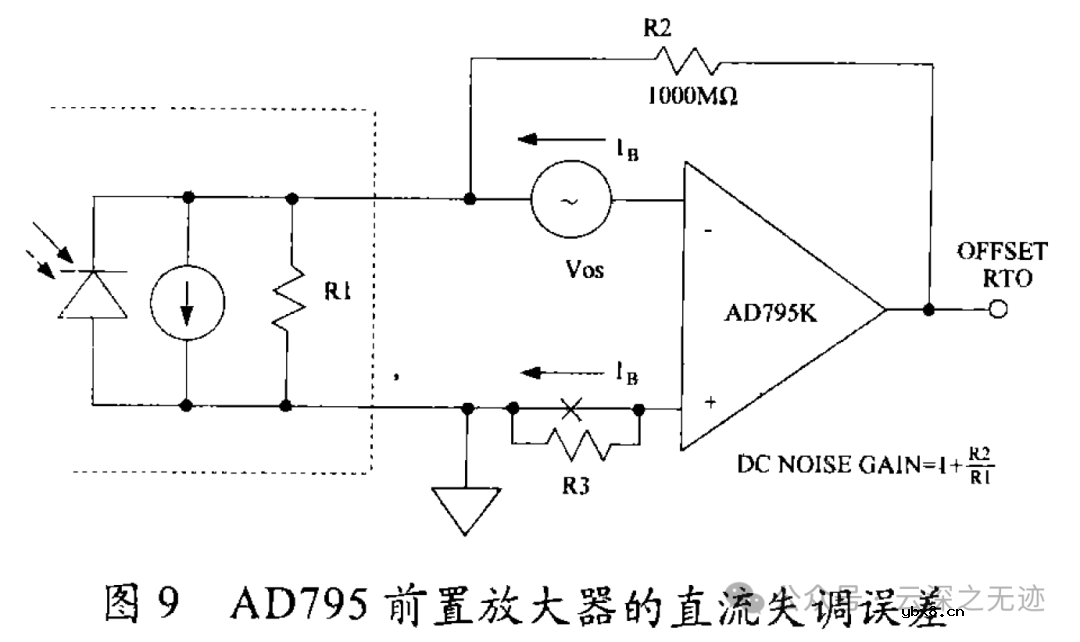

这里使用了AD795

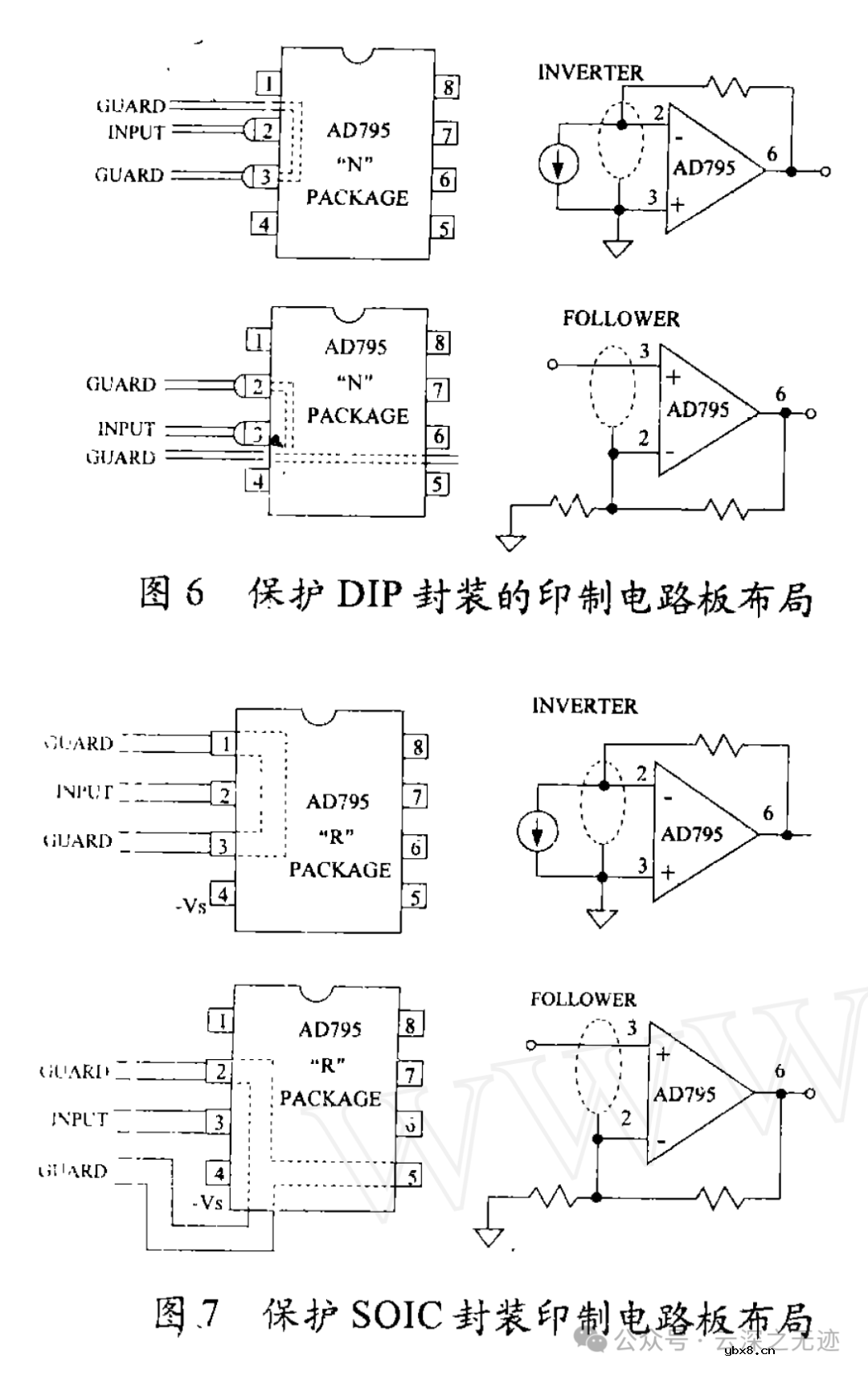

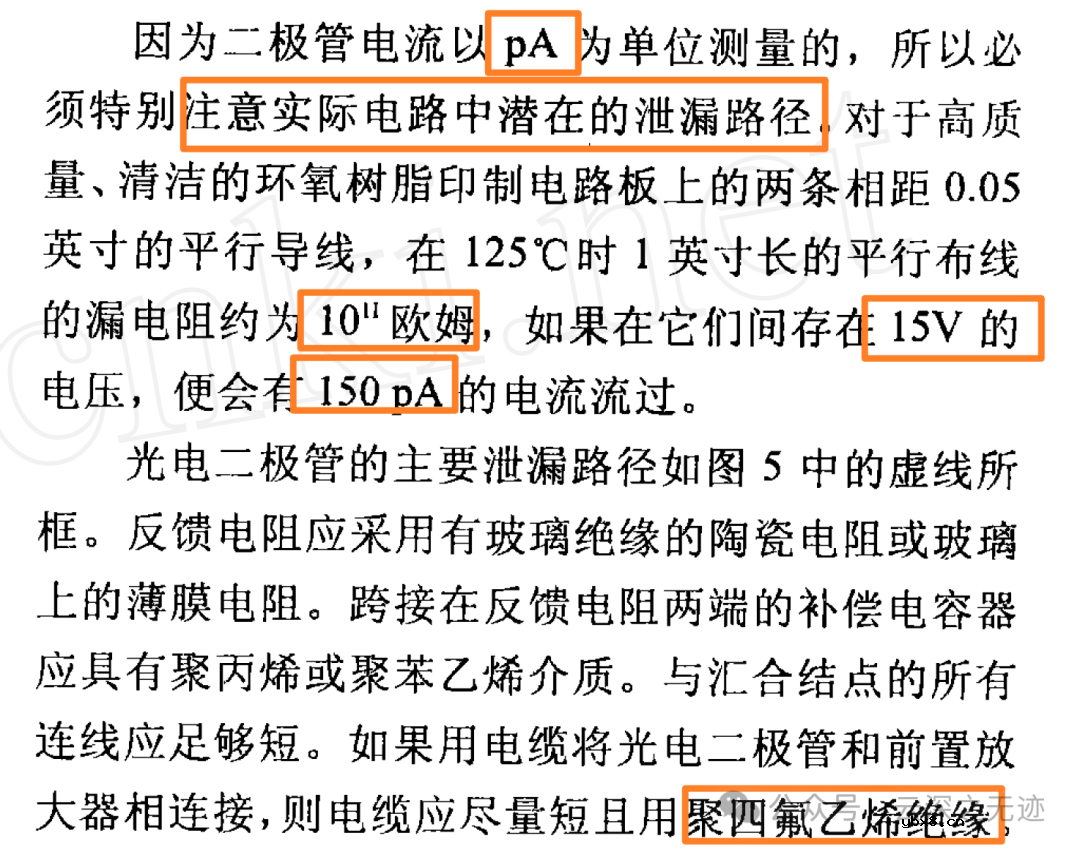

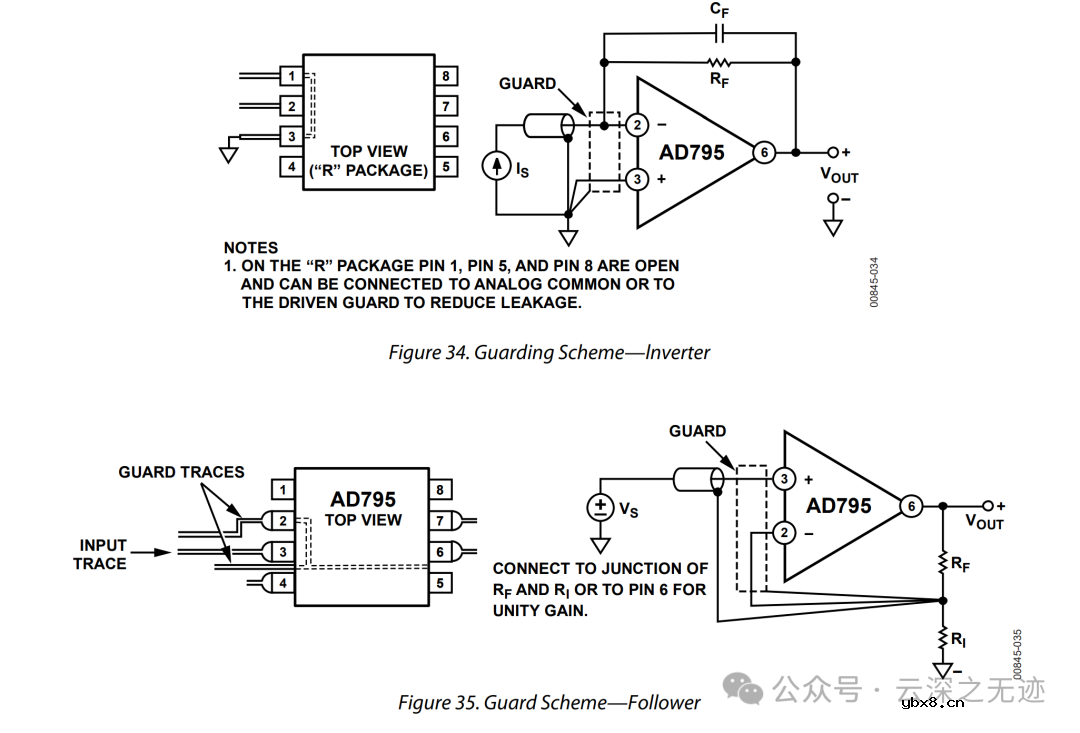

给出了PCB设计的连接

数据手册里面有清晰的图

经典技术了可以说是

知道了

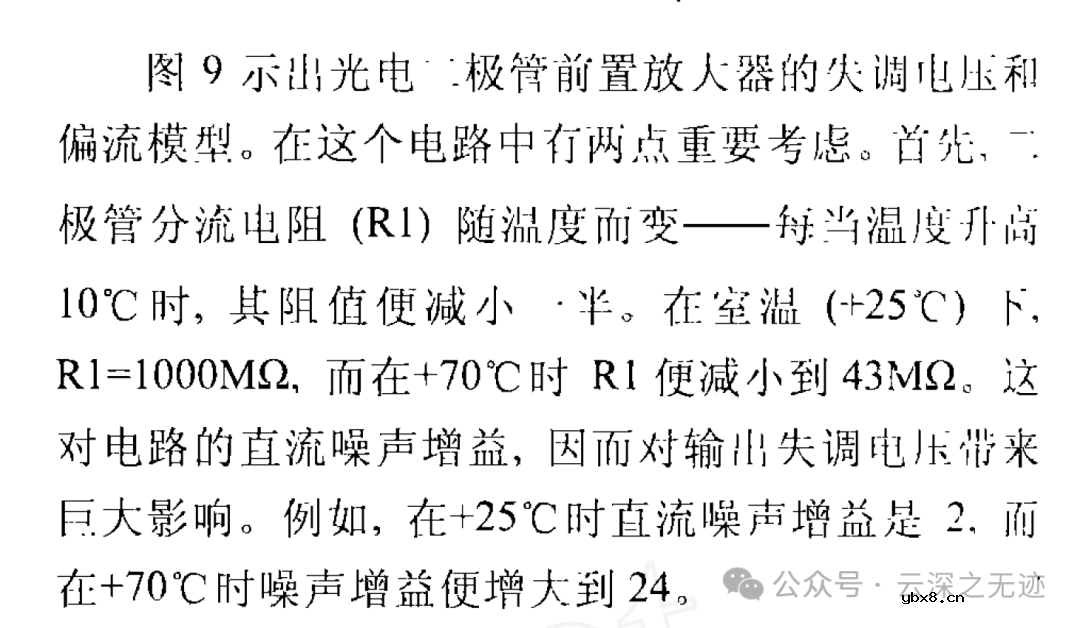

控制温度

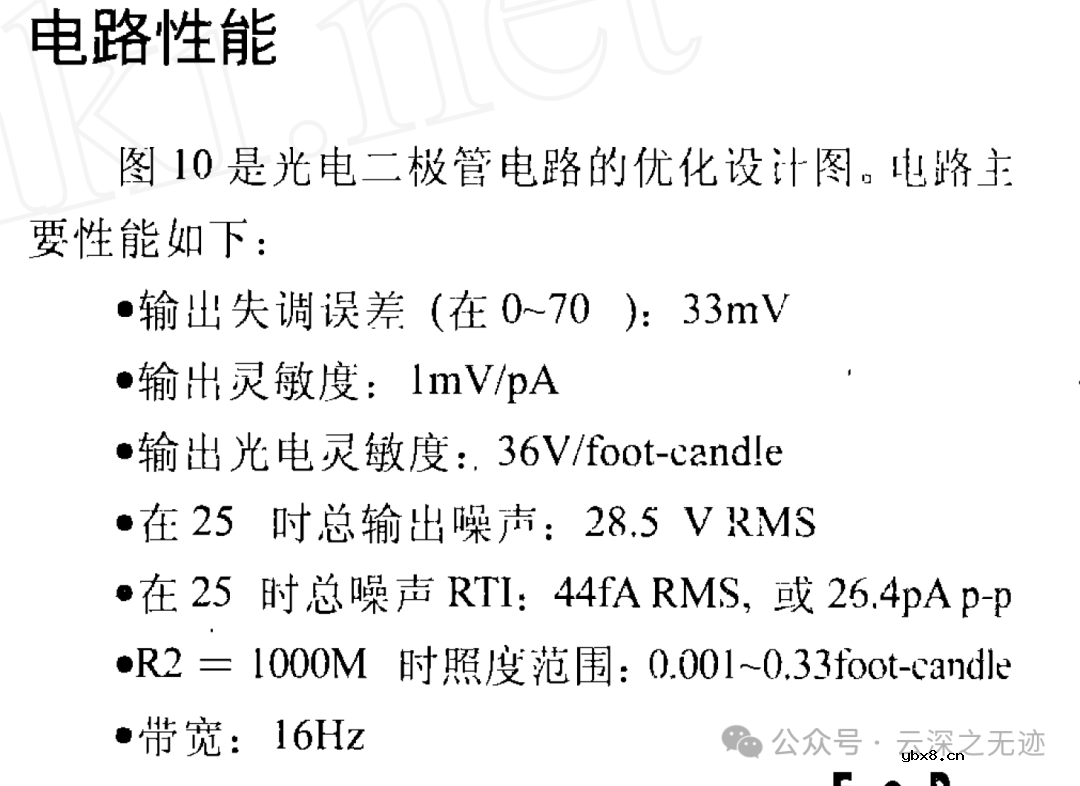

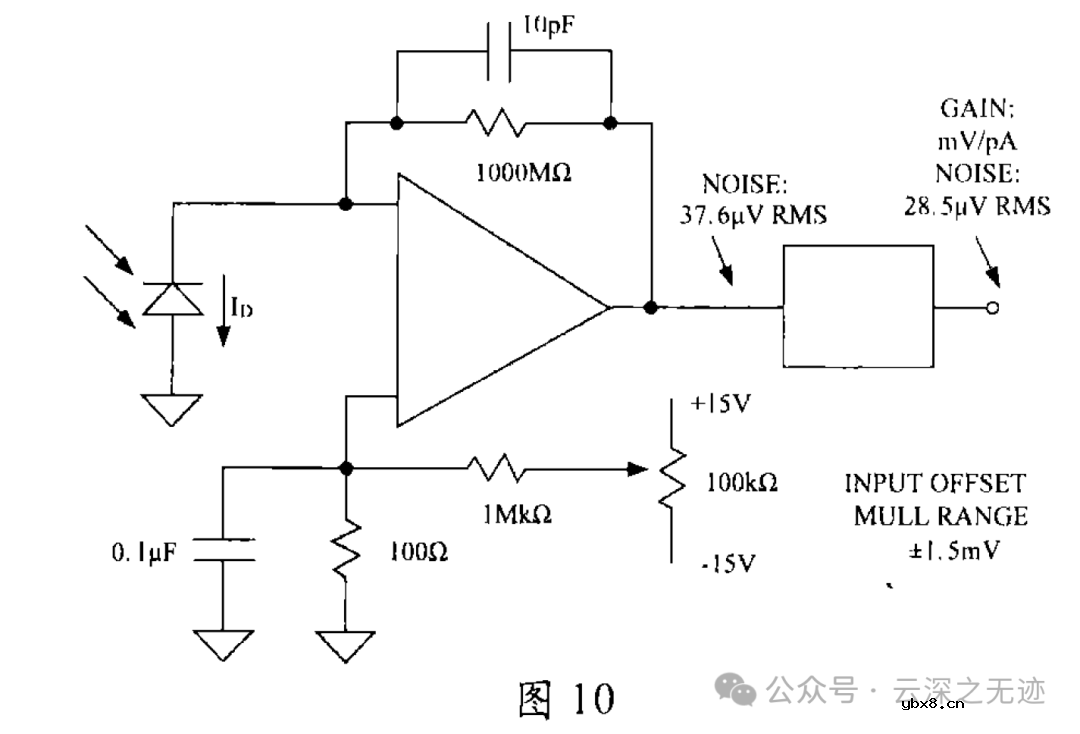

给出的电路图

参数，过几天就打板做一个
