拆解二氧化碳传感器的内部构造及原理说明

传感器作为感知部件，其原理各种各样，传感器的工作原理可以分为多种类型，主要包括以下几种。

物理型传感器：这类传感器基于物理效应来检测和转换被测量。例如，应变式传感器、压电式传感器等。

化学型传感器：这些传感器利用化学反应或物质的性质变化来进行测量。例如，气体传感器、pH传感器等。

生物型传感器：这类传感器通过生物分子或细胞的特定反应来检测和转换被测量。例如，血糖监测器、DNA传感器等。

电阻式传感器：根据电阻的变化来检测被测量。例如，电位器式、应变片式、压阻式等。

电容式传感器：利用电容的变化来检测被测量。例如，触摸屏、湿度传感器等。

电感式传感器：基于电磁感应原理，如电感式、差压变送器、电涡流式等。

热电式传感器：利用温度变化引起的电压变化来检测温度。例如，热电偶、热敏电阻等。

光电式传感器：通过光强度的变化来检测被测量。例如，光电管、光敏电阻、红外线传感器等。

超声波传感器：利用超声波的传播时间或频率变化来检测距离、速度等参数。

声波传感器：基于声音波的反射和接收来检测环境中的声音或噪声水平。

NDIR非分光红外气体传感技术

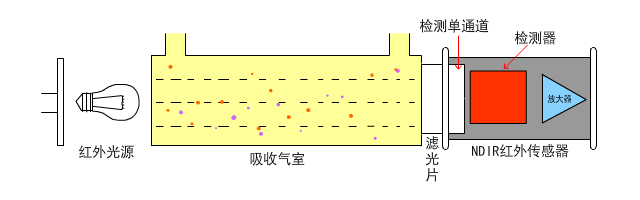

非分光红外气体传感技术的原理是气体对特征红外波长的吸收符合朗伯比尔（Lambert-Beer）定律。其基本原理是红外光源发射一道红外光束穿过采样气室，样本中的各气体组分吸收特定频率的红外线。通过探测器接收和测量相应频率的红外线吸收量，结合嵌入式软件中设置的算法分析，可确定该气体组分的浓度。之所以说这种技术是非分光的，系因穿过采样气室的波长未经预先滤波。

不同气体由于其分子结构、浓度和能量分布的差异，而有各自不同的吸收光谱。如果不同气体的吸收峰重叠，就必须处理这些气体之间的相互干扰。此外，在特定波长范围内，气体检测还将受到水分的干扰。因此，使用非分光红外技术进行气体测量，需要解决不同气体之间的交叉干扰、高低温影响、湿度影响、元器件噪声影响等问题，这就需要气路、电路、光路设计及软件算法的综合配合。

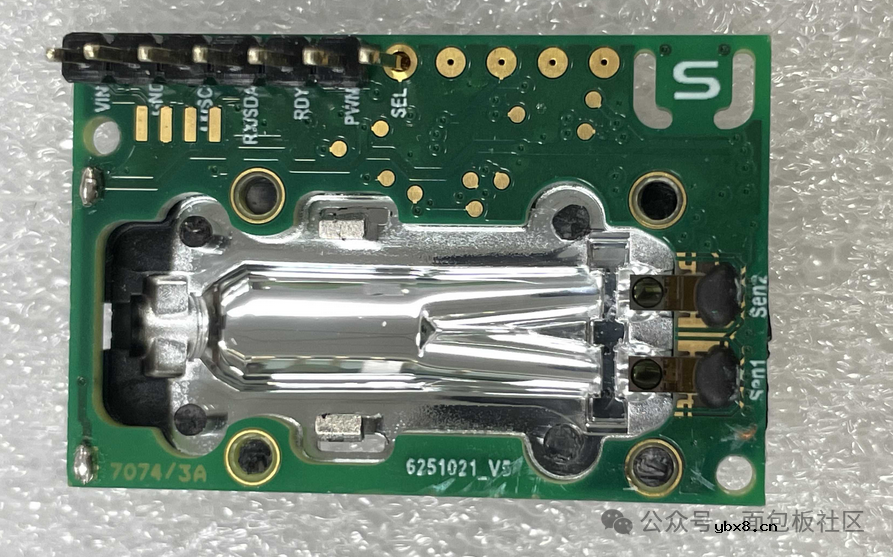

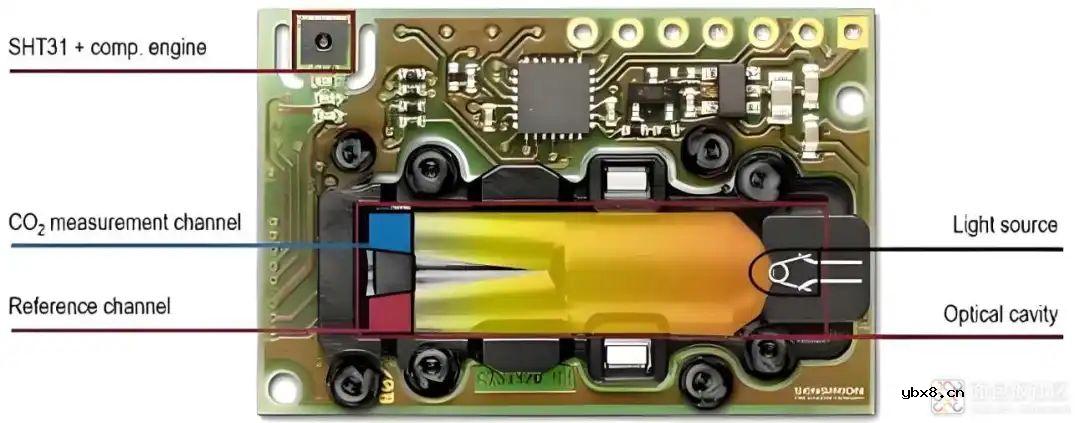

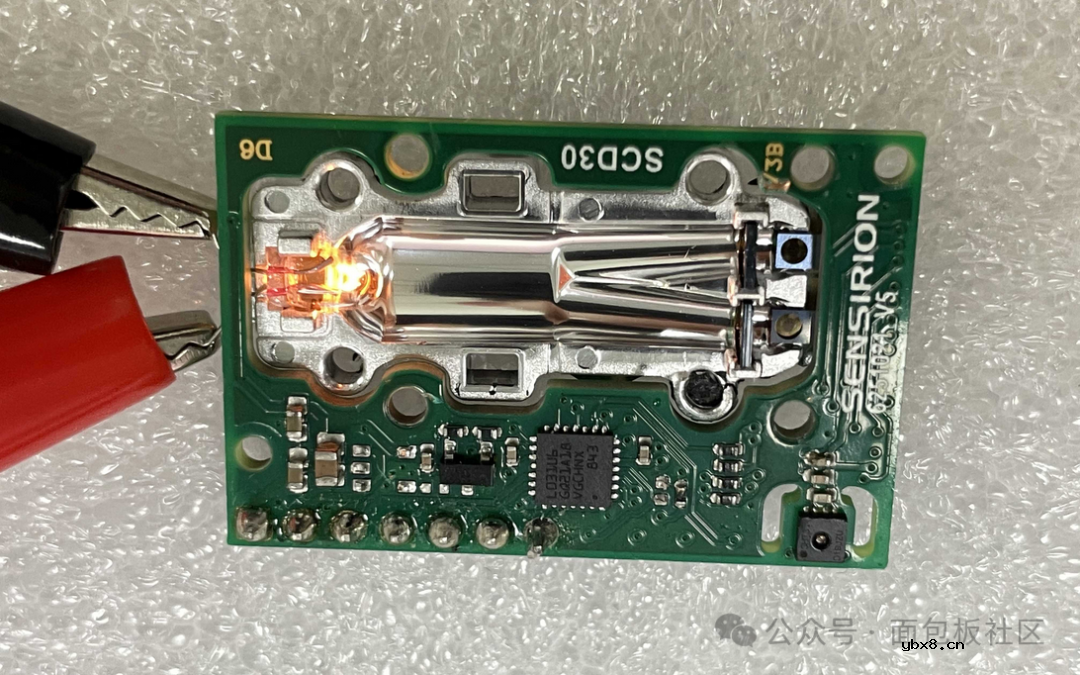

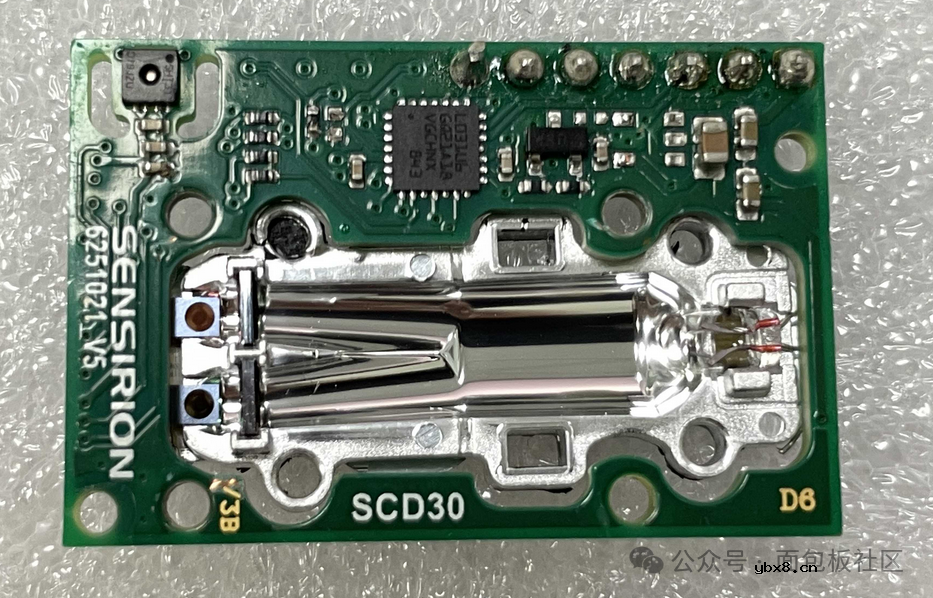

SCD30二氧化碳传感器是一种基于非分散红外（NDIR）技术的高精度传感器，用于测量空气中的二氧化碳浓度。其工作原理主要包括以下几个步骤：

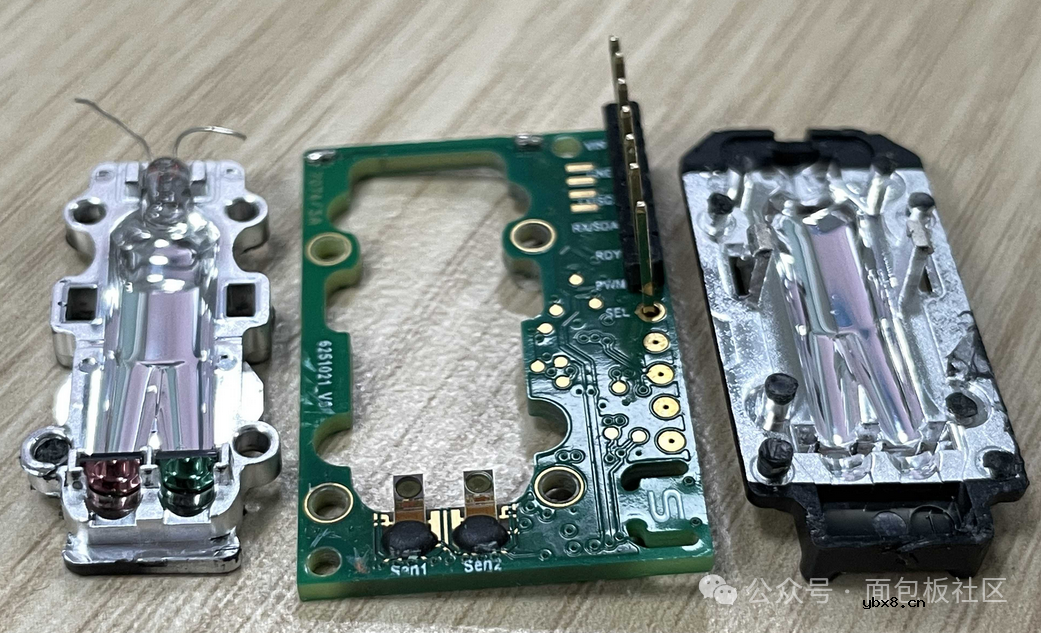

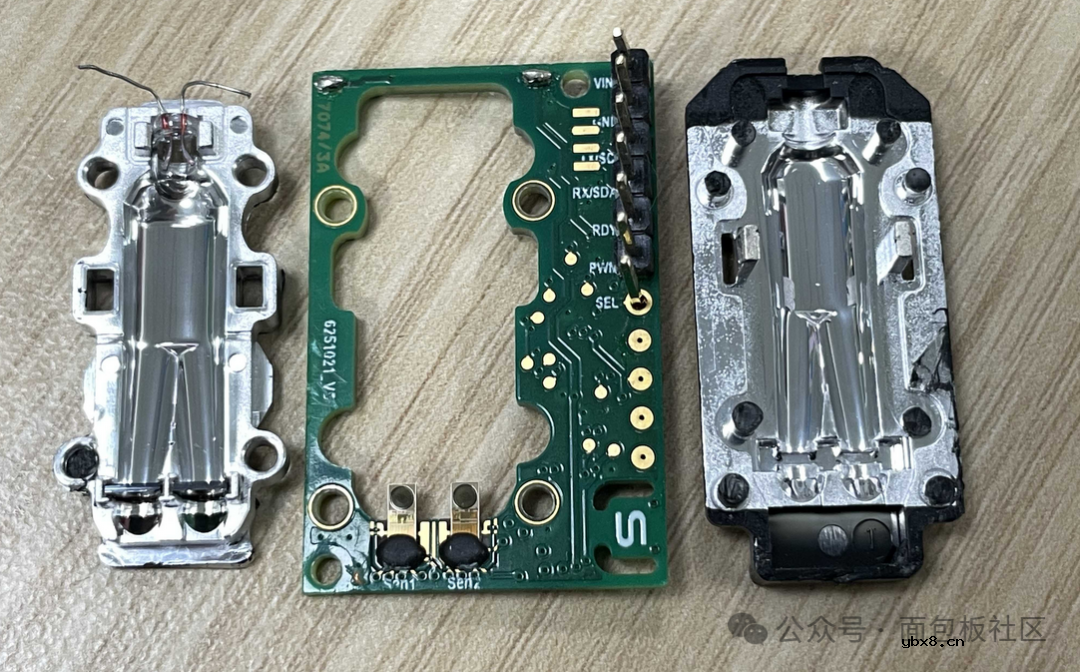

引入样品：空气样品被引入到一个光学腔室中。

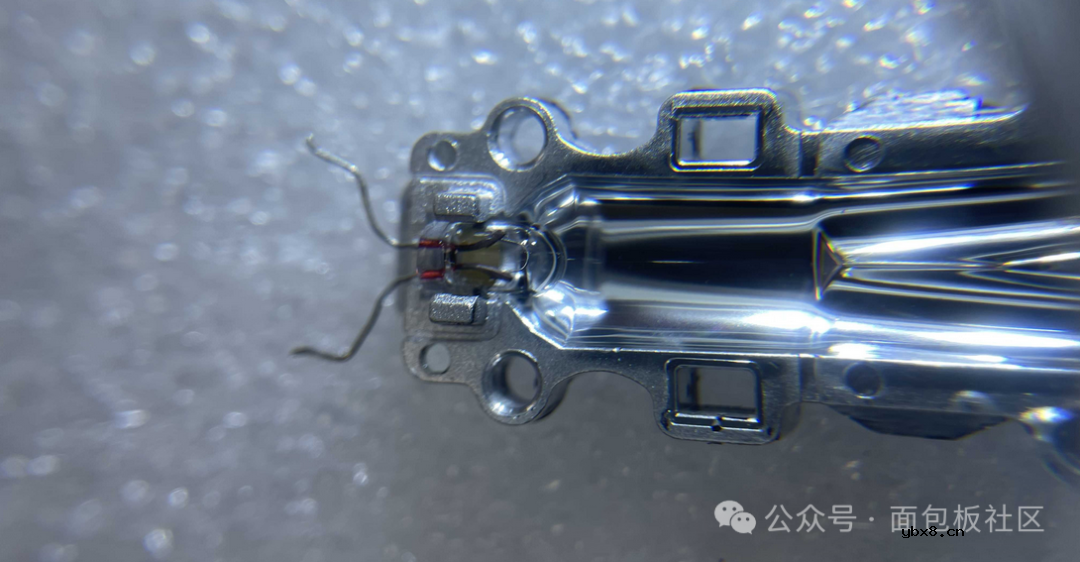

光源照射：在该腔室内有两个红外光源，一个是波长为4.2微米的参考光源，另一个是波长为4.5微米的目标气体光源。

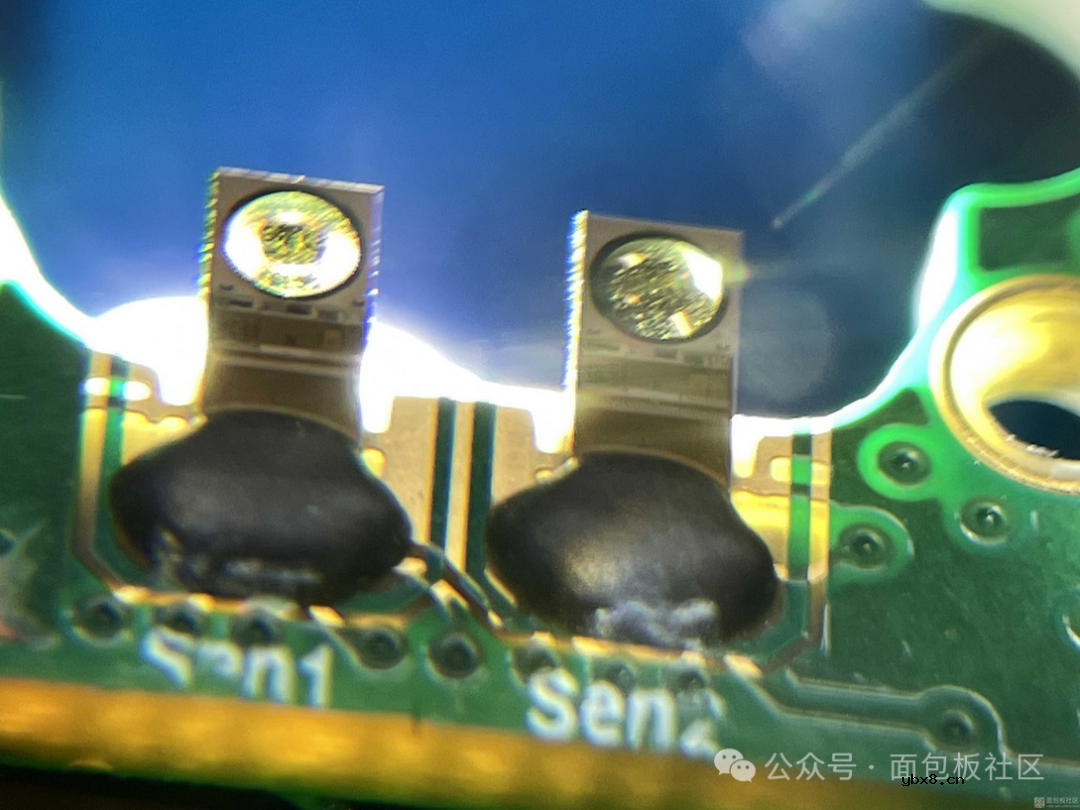

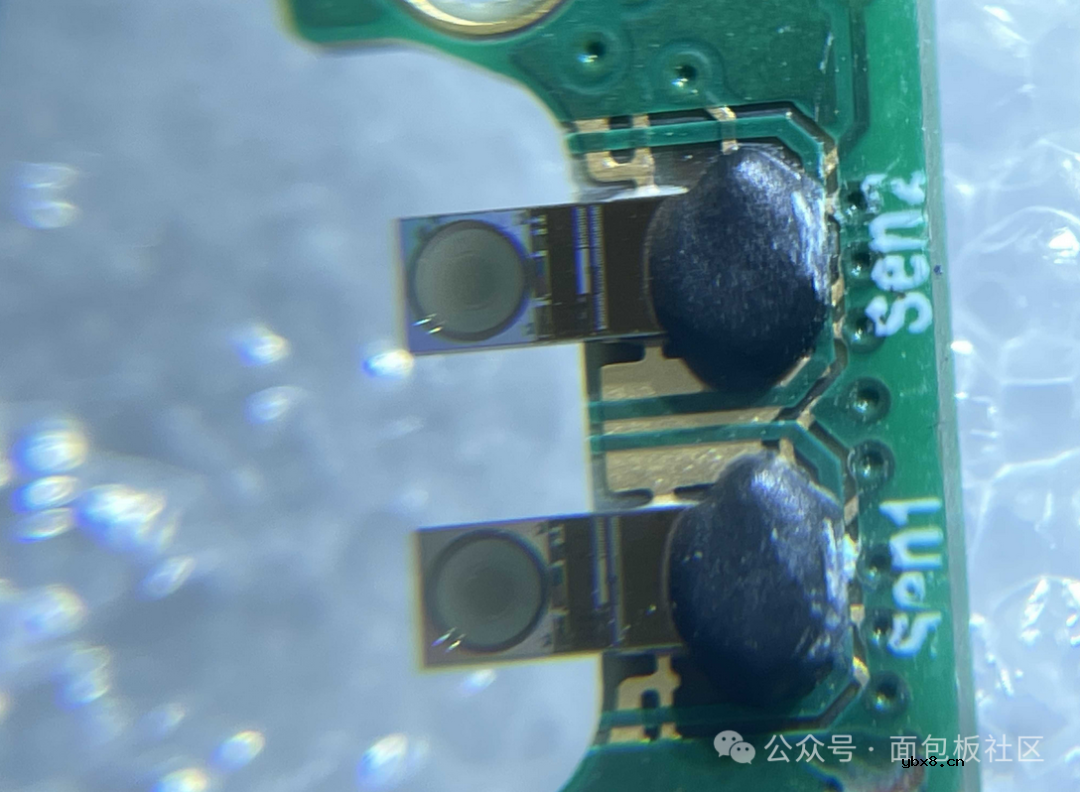

红外辐射检测：当目标气体（即二氧化碳）与参考气体同时通过这些光源时，它们会吸收不同波长的红外辐射。由于二氧化碳对特定波长的红外光有选择性吸收，因此通过测量不同波长光的强度变化可以确定二氧化碳的浓度。

信号处理：检测到的红外辐射强度被转换为电信号，并由信号处理电路进行处理，最终输出二氧化碳的浓度值。

SCD30还集成了温度和湿度传感器，能够自动补偿环境温度和湿度的影响，从而提高测量精度和稳定性。这种双通道原理使得SCD30能够在长期使用中保持出色的稳定性。

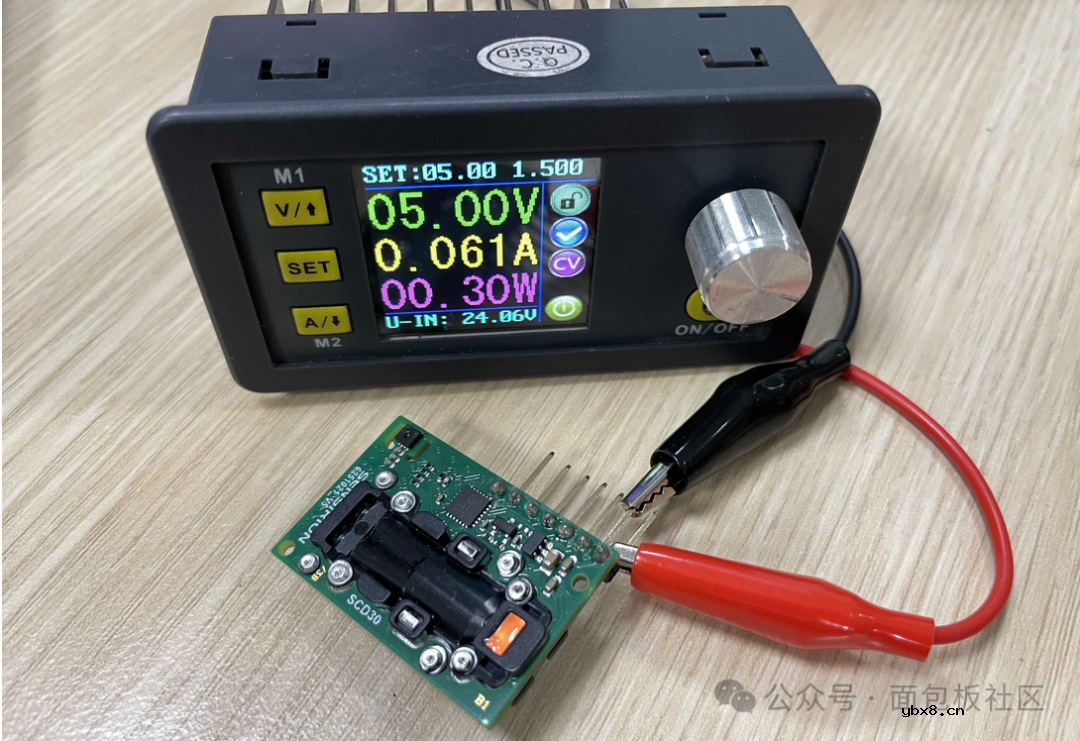

SCD30二氧化碳传感器工作功耗在0.3W左右。
