多维科技推出17位高速TMR磁编码器芯片—TMR3107和TMR3108

17位分辨率，<±0.04°角度重复精度， SPI / ABZ / UVW / PWM等多种接口。

2023年8月27日消息， 专注于隧道磁阻（TMR）技术的磁传感器制造商江苏多维科技有限公司 (MultiDimension Technology Co., Ltd., MDT)基于TMR技术，推出17位TMR磁性旋转编码器芯片TMR3107和TMR3108产品。该系列芯片是在多维科技车规级TMR角度传感器芯片的基础上，集成了信号调理、角度解算、SPI通讯等电路，实现了角度的数字输出。

产品特性

1

隧道磁阻（TMR）技术 ;

2

角度自动校准功能；

3

多接口：SPI，ABZ，UVW，PWM；

4

17位绝对式输出：SPI 通讯模式；

5

A/B 相输出脉冲数可编程：1 ~ 4096 线；

6

Z 脉冲宽度可编程：1 ~ 16384 LSB；

7

UVW 换向输出分辨率可编程：1 ~ 32 极对 ；

8

零位可编程 ;

9

角度绝对精度 < ±0.2°（典型工况） ;

10

角度重复精度 < ±0.04°（典型工况） ;

11

最高转速：40,000 RPM ;

12

供电电压：3.3 V ~ 5 V。

多维科技TMR3107和TMR3108磁性旋转编码器芯片具备优良的温度稳定性，在全温区（-40℃~125℃）范围，绝对角度精度优于±1°。该2款芯片的角度自动校准功能可极大地便利客户使用。

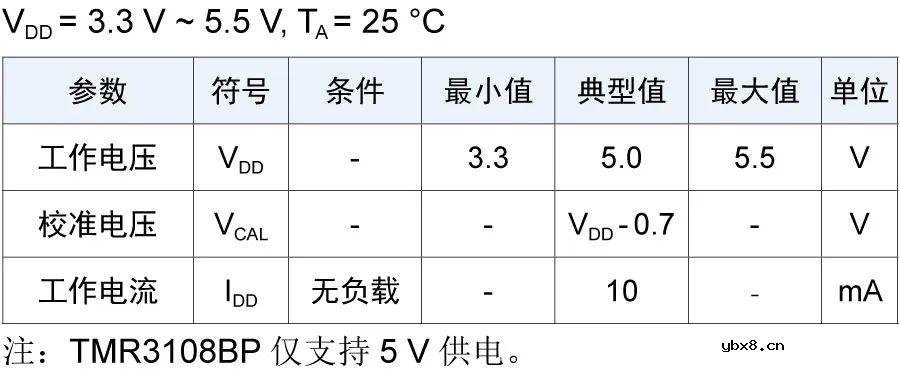

TMR3107电性能参数

TMR3108电性能参数

多维科技TMR3107磁性旋转编码器芯片采用SOP8封装，配置了17位SPI绝对角度输出。

TMR3108磁性旋转编码器芯片采用TSSOP16封装，除了具备17位SPI绝对角度输出外，还具备了ABZ增量输出接口，直流无刷电机所需的UVW 换相输出接口和脉宽调制信号（PWM）输出接口。

TMR3107（SOP8封装）、TMR3108（TSSOP16封装）

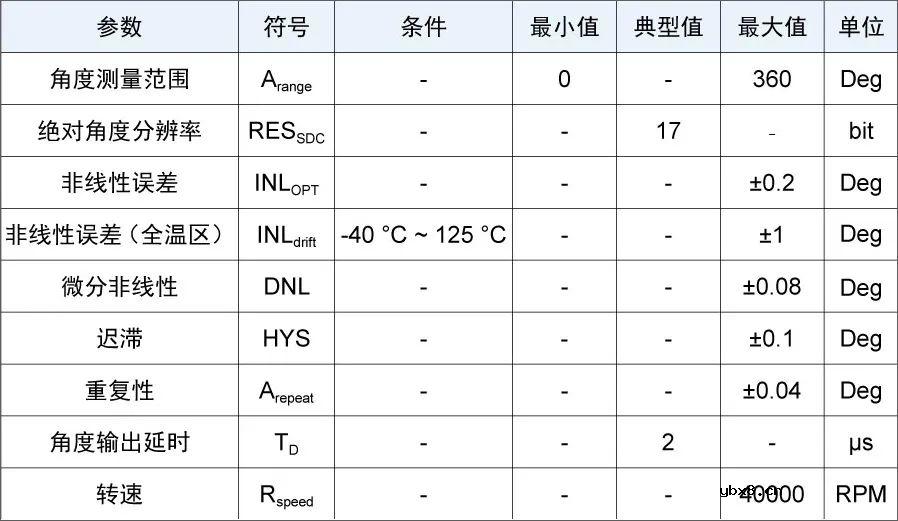

信号转换参数

多维科技TMR3107和TMR3108磁性旋转编码器芯片产品适用于BLDC无刷电机位置检测、转速检测、闭环步进电机位置检测，2500线增量式和17位绝对式伺服编码器及多种非接触式角度检测等应用。

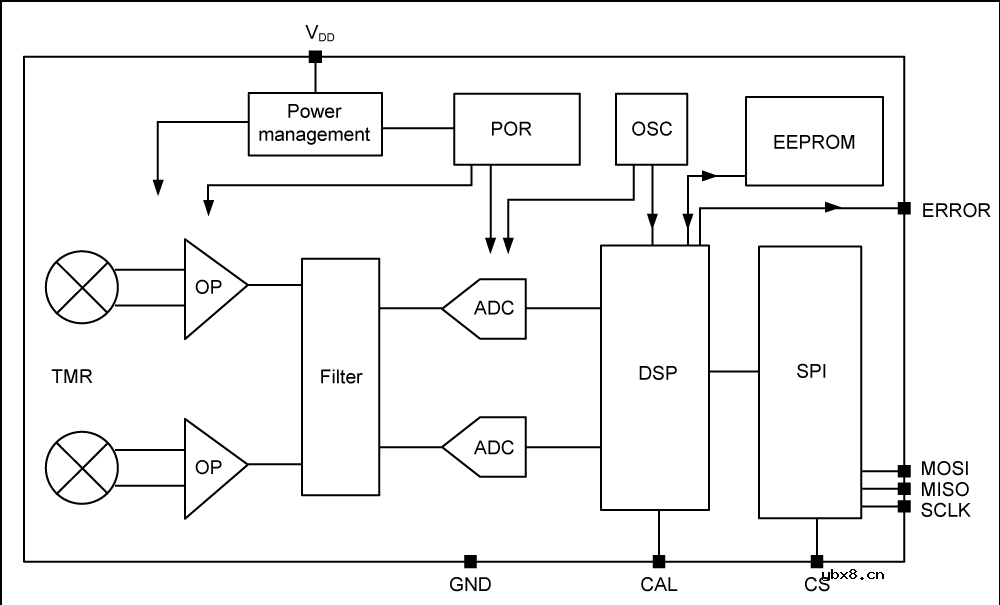

TMR3107功能框图

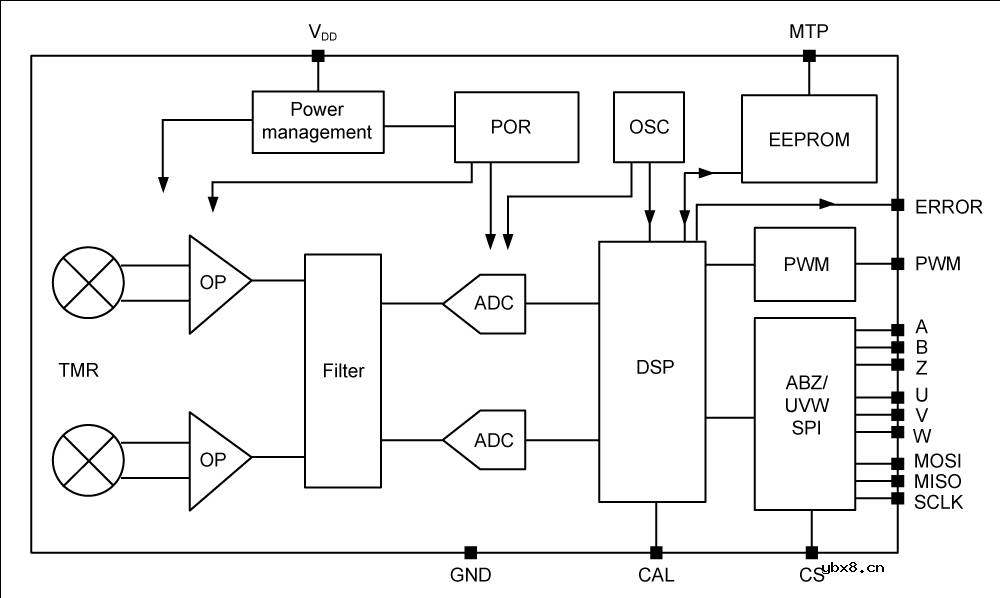

TMR3108功能框图

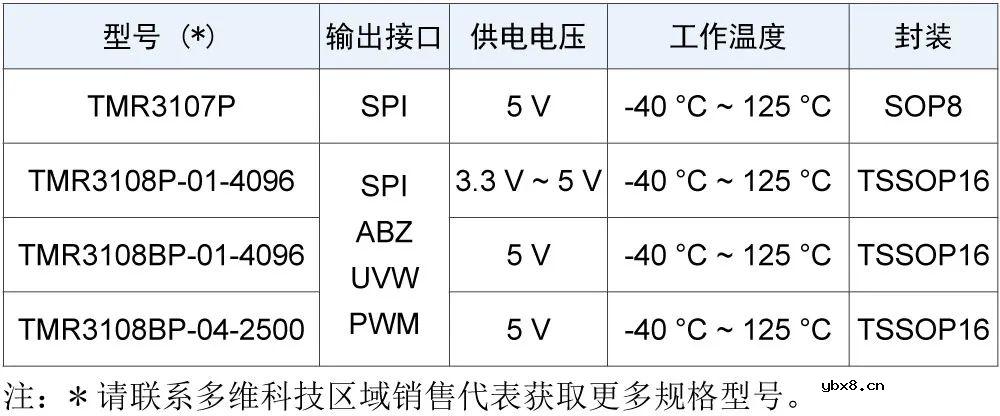

产品选型表
