什么是NTC热敏电阻？可引线接合安装的NTC热敏电阻介绍

近年来，随着通信容量和速度的不断提升，光传输系统取得了巨大的进步。

近年来，随着通信容量和速度的不断提升，光传输系统取得了巨大的进步。作为重要元件之一的激光二极管，需要温度传感器来保持恒定的环境温度。偶尔也使用热电偶作为温度传感器，其中TDK的NTC热敏电阻NTCWS系列就最为合适。它支持引线接合安装，具有尺寸小、精度高和可靠性好的特点。

什么是NTC热敏电阻

NTC（负温度系数）热敏电阻是一种随着温度升高电阻值下降的电子元器件。其作为温度传感器，广泛应用于汽车、工业设备、家电、医疗设备等各种需要温度检测的场合。TDK可为您提供不同温度范围、加工、产品结构、产品特征（B常数容差，电阻公差）或传感器头直径的产品。

NTCWS系列的产品概要

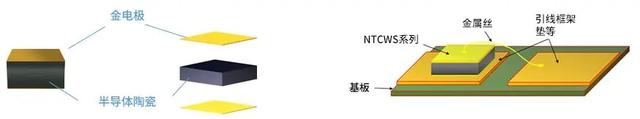

此系列热敏电阻是一种在陶瓷上下表面形成金电极的产品。它可通过引线接合进行安装，因此具有可自行配置安装位置的特点。其工作温度范围为‐40℃～125℃，在高温环境下也能发挥出色的性能。

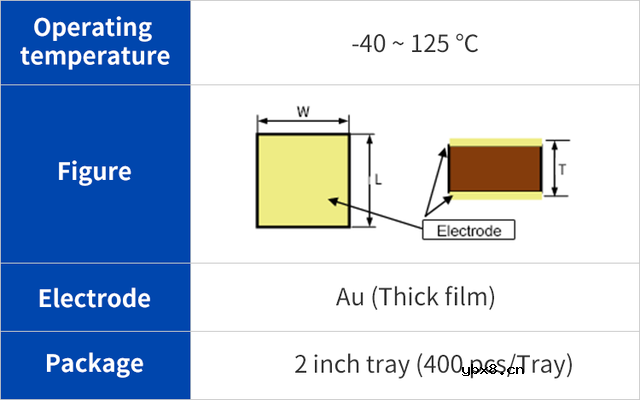

图1 NTCW系列产品概要

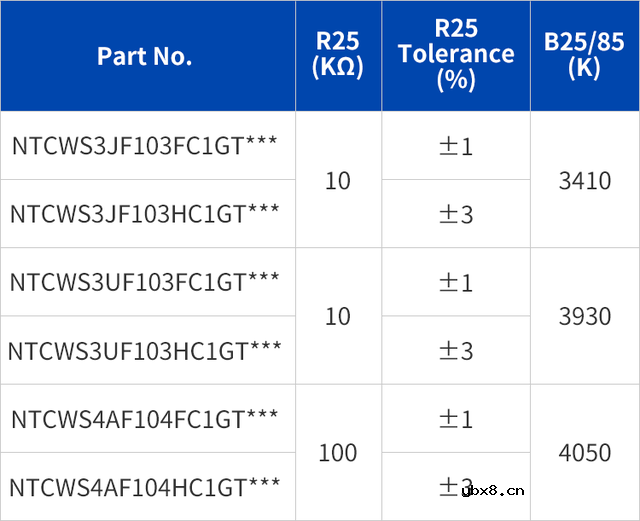

产品阵容

NTCWS系列具有以下三个电阻值规格，并提供±1%和±3%电阻公差规格。

产品特点

1、高精度

NTCWS系列中电阻公差为±3%的产品，在25℃温度条件下的温度测量精度为±0.7℃；电阻公差为±1%的产品，温度测量精度则高达0.3℃。因此，对于温度测量精度要求较高的应用，推荐选用电阻公差为±1%的产品。

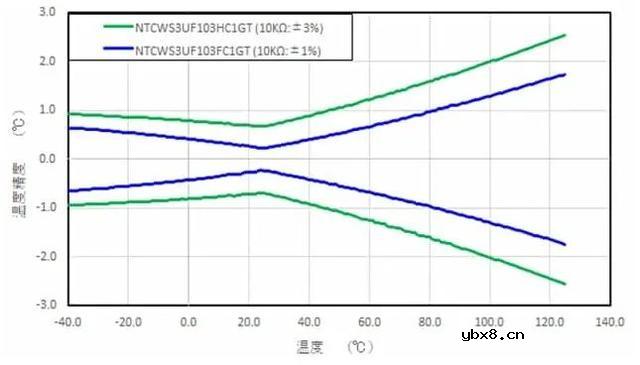

图2 不同电阻公差产品的温度测量精度

2、高可靠性

产品在各种工况下都具有高可靠性。比如，产品通过严苛的高温试验，在125℃的环境中放置2000小时后，其电阻值变化率仅为+0.23%，因此能确保在恶劣的环境下维持稳定的性能。此外，产品还通过热冲击试验，在低温（-40℃）和高温（125℃）环境下交替放置30分钟，先后经历2000次的剧烈温度变化，即使经过如此严苛的实验条件，其测量结果依然非常稳定，试验后的电阻值变化率仅为+0.19%。

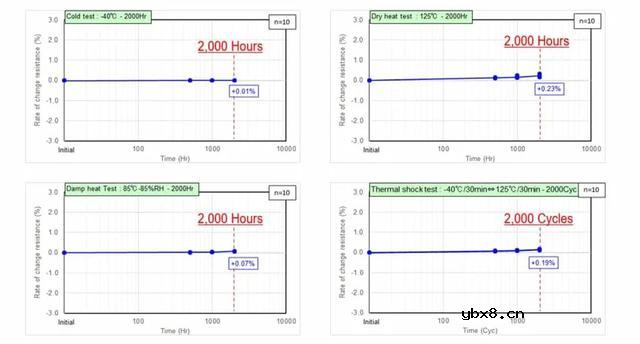

图3 可靠性示例（NTCWS3UF103FC1GT：R25=10KΩ±1%、B25/85=3930K±1%），参照Telcordia GR468标准

应用示例

NTCWS系列广泛适用于各种应用，比如光通信领域中，检知光纤收发器的激光二极管附近温度；汽车领域中的LiDAR；工业设备领域的功率半导体等。除此之外，还非常适合各种需要通过引线接合来安装温度传感器的应用。
