SINAMICS DCM直流电机温度检测的几种方式

01

电机温度检测通道介绍

首先，SINAMICS DCM直流调速装置采集直流电机温度传感器信号的通道有以下两个。

1.1 CUD端子

CUD端子X177的53/54/55，电机温度显示在r50012中；

说明：

• 敷设电缆的屏蔽层两端接地；
• X177.54 用于补偿电缆电阻，同时X177.53与温度传感器之间的电缆和X177.54与温度传感器之间的电缆长度应一致；
• 如果不需要X177.54, 则应将X177.54和 X177.55短接起来。

1.2 SMC30端子

SMC30端子X531的3/4，(如果系统配置了SMC30组件)，电机温度显示在r0035中。

说明：

• 敷设电缆的屏蔽层两端接地。

02

可配置的温度传感器

2.1 针对于CUD端子

可配置的温度传感器有8种配置，由p50490设置，分别是：

1: KTY84；

   2: PTC 热敏电阻，额定阻值 600；

   3: PTC 热敏电阻，额定阻值 1200；

   4: PTC 热敏电阻，额定阻值 1330；

   5: PTC 热敏电阻，额定阻值 2660；

   6: PT100；

   7: ATC 热敏电阻 K227；

   8: PT1000。

2.2 针对于SMC30端子

SMC30可配置的温度传感器有2种，由p0601(SINAMICS DCM 固件版本1.5)设置。

0: 无传感器

   2: KTY84

   6: PT1000

03

DCM装置支持5种传感器

3.1 KTY84

KTY84约350 Ω ~ 2600 Ω，对应-40 °C ~ +300 ℃，正温度系数，接近线性特性曲线，如图1所示。

图1 KTY84特性曲线

3.2 PTC

PTC符合 DIN 44081 / 44082

动作温度条件下为 600 Ω、1200 Ω、1330 Ω 或 2660 Ω 正温度系数热敏电阻，在达到动作温度时电阻剧烈变化，如图2所示。

注：不能检测当前温度，只能检测是否超出了动作温度。

图2 PTC特性曲线

3.3 PT100

PT100约80 Ω ~ 280 Ω，-40 °C ~ +500 ℃正温度系数，接近线性特性曲线，如图3所示。

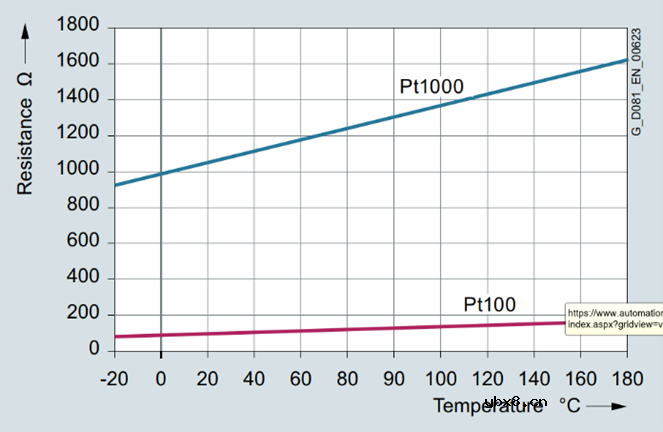

图3 PT100和PT1000特性曲线*

3.4 PT1000

PT1000约840 Ω ~ 2980 Ω，-40 °C ~ +550 ℃正温度系数，接近线性特性曲线，如图3所示。

3.5 热敏电阻

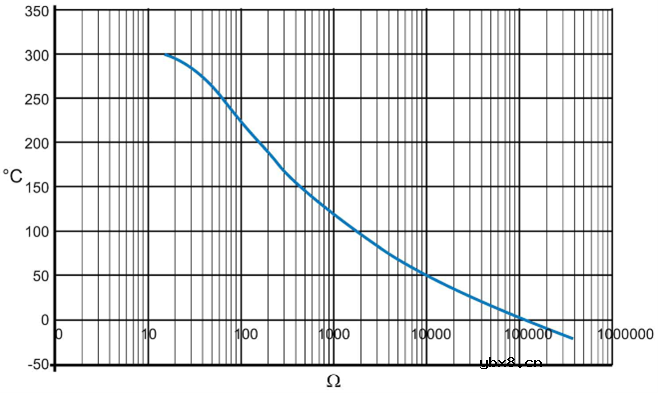

热敏电阻 K227/S1/1.8 kΩ/KER约200 Ω（190 °C 下）至 1.8 kΩ（100 °C 下）特性曲线，如图4所示。

图4 K227特性曲线
