基于STM32物流园区安防系统设计

基于STM32物流园区安防系统

一.系统设计

 本次物流园区安防系统的设计使用STM32单片机作为控制核心，使用RFID刷卡模块检测刷卡，烟雾传感器检测烟雾，摄影检测模块检测摄像，检测到的数据通过ESP8266无线传输模块上传到上位机端。

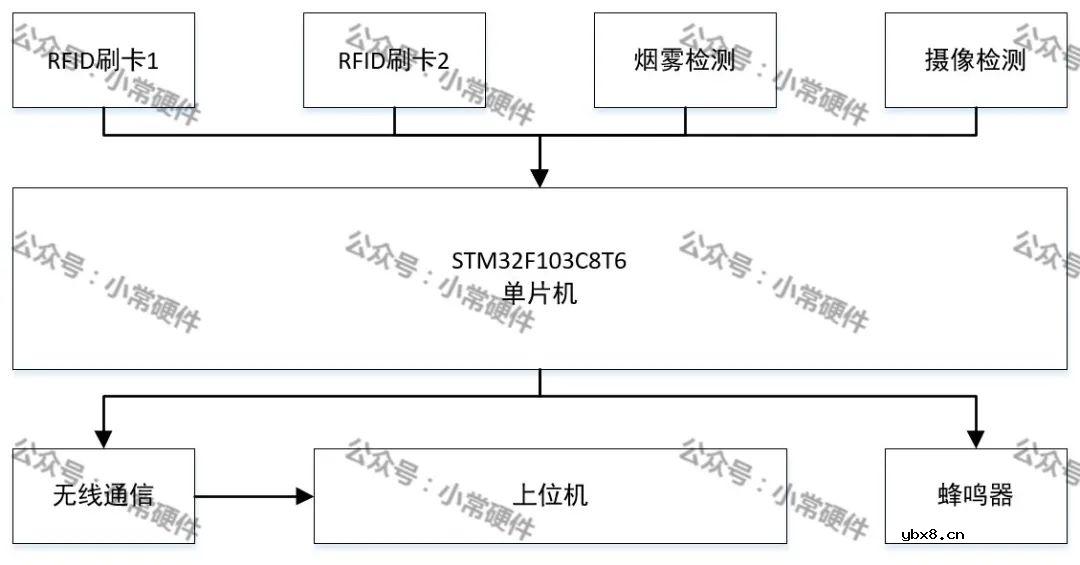

图1 系统框图

二.硬件设计

在完成了硬件模块选型后就可以开始进行硬件电路的设计，其中主要包括RC522刷卡电路，烟雾检测电路，摄像头电路，蜂鸣器电路等。

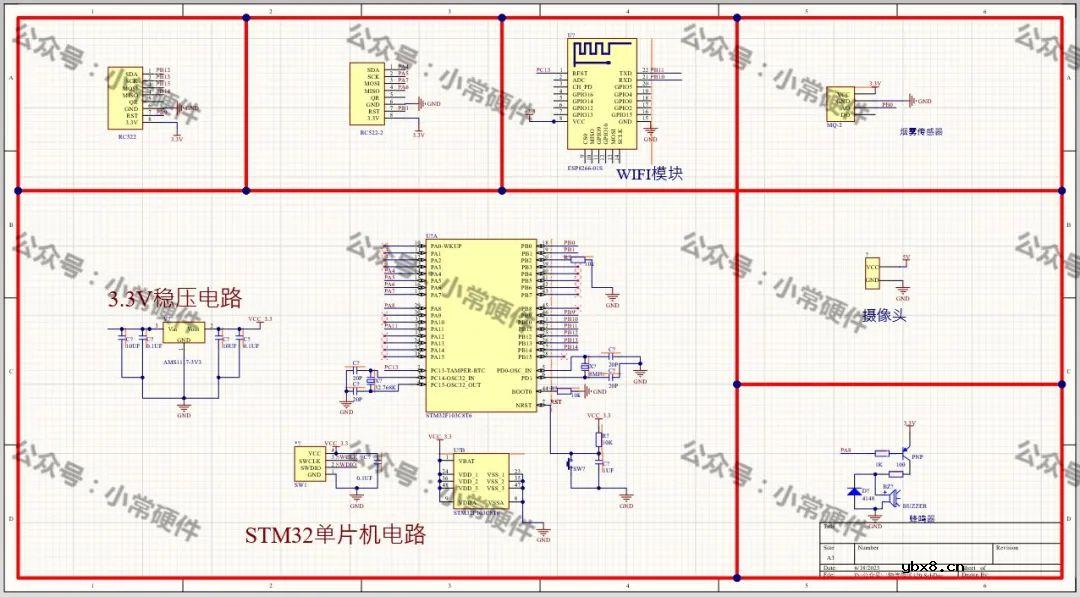

图2 硬件电路

三.软件设计

自动贩卖机系统的软件实现过程中首先要进行的系统初始化，其中包括对GPIO引脚和ADC参数、传感器模块初始化。初始化结束后开始进行刷卡检测，烟雾检测，图像采集，当判断有进门刷卡时，显示园区人数加1，当判断有出门刷卡时，显示园区人数减1，当判断烟雾大于阈值时，蜂鸣器报警。

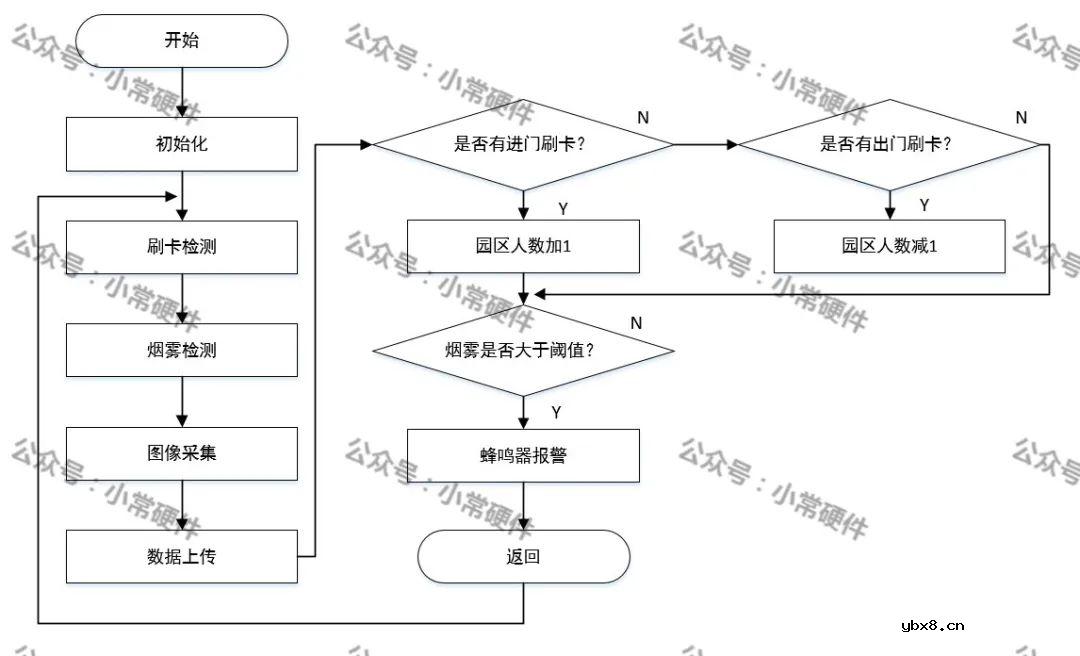

图3 程序流程图

图4 主程序
