　　扭矩传感器安装方式

　　扭矩传感器应安装在环境温度为0℃ ～ 60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。

　　安装方式如下：

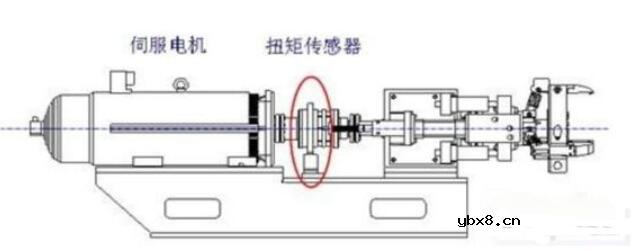

　　1、 水平安装，如图11所示：

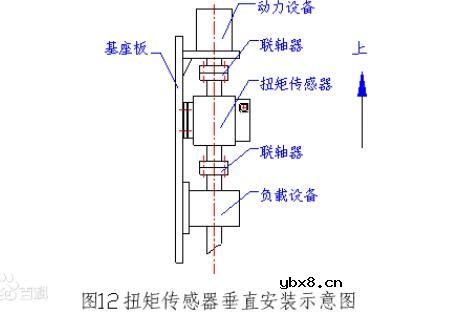

　　2、垂直安装，图12所示：



　　3、连接方式： 扭矩传感器与动力设备、负载设备之间的连接

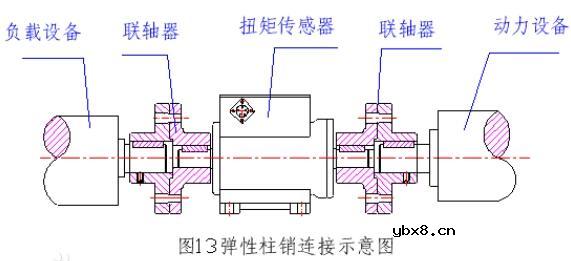

　　（1）弹性柱销联轴器连接如图13所示，此种连接方式结构简单，加工容易，维护方便。能够微量补偿安装误差造成的轴的相对偏移，同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合，工作温度为-20-70℃。

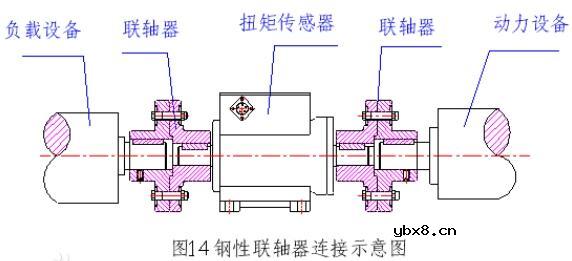

　　（2）刚性联轴器连接如图14所示，这种连接形式结构简单，成本低，无补偿性能，不能缓冲减振，对两轴的安装精度较高。用于振动很小的工况条件。



　　安装要求：

　　（1） 扭矩传感器可水平安装，也可垂直安装。

　　（2） 动力设备、传感器、负载设备应安装在稳固的基础上，以避免过大的震动，否则可能发生数据不稳，降低测量精度，甚至损坏传感器。

　　（3） 采用弹性柱销联轴器或刚性联轴器连接。

　　（4） 动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。

　　汽车扭矩传感器在哪

　　在方向盘下边的方向杆上找到助力电机，电机上一般有一个小铁盖护着的、带四根线（带有一个插头）的就是转向助力扭矩传感器，拆下小铁盖就能看到。见图：



　　扭矩传感器是电控动力转向系统的重要组成元件之一，用来测量驾驶员作用在方向盘上力矩的大小和方向，并将其转换为电信号，动力转向ECU接收此信号及车速信号，决定辅助动力的方向和大小。

　　从而在低速行驶时控制转向力矩变小，在高速行驶时控制转向力矩适度增大。有的扭矩传感器还能够测量方向盘转角的大小和方向。
