数字传感器输出信号_数字传感器输出方式

　　数字传感器输出信号

　　1、增量码信号

　　增量码信号的特点是，被测量值与传感器输出信号的变化周期数成正比，即输出量值的大小由信号变化的周期数的增量决定。一般光栅位移传感器、磁栅位移传感器、激光位移传感器等采用干涉法等测量位移时，传感器输出的信号为增量码信号。

　　2、绝对码信号

　　绝对码信号是一种与被测对象的状态相对应的信号。如码盘，它的每一个角度方位对应于一组编码，这种编码称为绝对码。绝对码信号有很强的抗干扰能力，不管测量过程中发生什么情况，干扰过后，一种状态总是对应于一组确定的编码。

　　3、开关信号

　　开关信号只有0和1两个状态，可视为绝对码只有一位编码时的特例。如行程开关、光电开关等传感器的输出就是开关信号。

　　数字传感器输出方式

　　1、源极输入

　　源极输入用于连接漏极输出设备，如图1所示。

　　

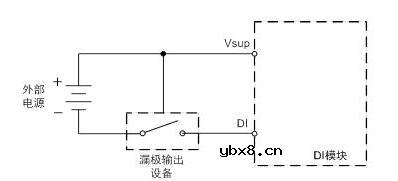

　　图1源极输入示意图

　　漏极输出设备提供电源到地的电流通道，图2所示的NPN集电极开路为典型的漏极输出设备。当需要输出低电平时，三极管处于饱和状态，等效于输出端与地接通;输出高电平时，三极管处于截至状态，等效于输出端与地断开（输出端悬空）。

　　

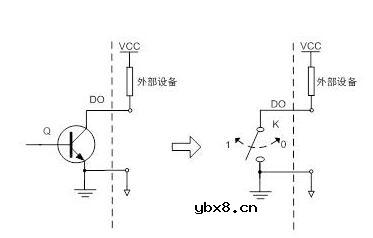

　　图2漏极输出示意图

　　源极输入设备的信号源（漏极输出）只能提供到地的驱动能力。

　　2、漏极输入

　　漏极输入用于连接源级输出设备，如图3所示。

　　

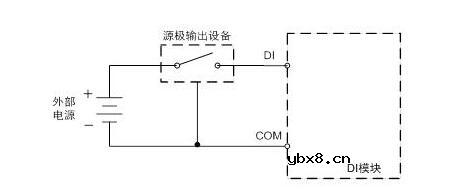

　　图3漏极输入示意图

　　源极输出设备提供电源或正电压，等效于连接到电源的开关，如图4所示。当输出“逻辑1”时，开关导通。

　　

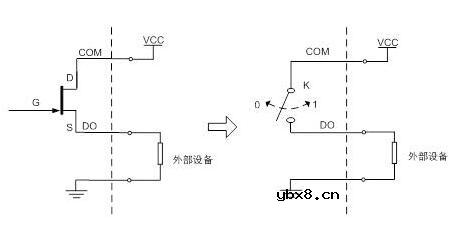

　　图4源极输出示意图
