LED显示遥控器电路图及按键值

功能说明：选用一种电视机遥控器,再利用接收模块结合单片机解码，控制P1端口所接的8个LED亮或灭。

单片机解码:单片机解码的关键是如何识别“0”和“1”，“0”、“1”均以0.56ms的低电平开始，不同的是高电平的宽度不同，所以，可以直接通过判断高电平的宽度的计数值，来决定接收波形图

程序设计:
程序中，主程序通过调用解码子程序，将接收到的红外线遥控器信号进行解码，再调用遥控执行子程序，将解码后的按键值由LED显示出来。所以，解码子程序是程序中的主要部分。

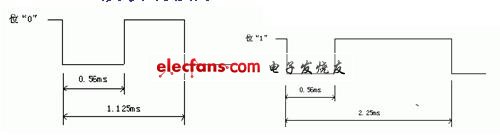

                         遥控码“0”波形图                            遥控码“1”波形图

硬件设计：
