英飞凌的ICL8001G工作原理与应用

　　 世界上一些半导体集成电路生产制造公司纷纷推出有关LED可控硅调光控制集成电路。下面介绍由英飞凌( Infineon)公司新推出的LED 可控硅( TRA IC)调光控制集成电路ICL8001G的工作原理与典型应用。

　　1 LED照明与LED可控硅( TRAIC)调光控制

　　LED的发光原理就是将电能转换为光的过程， 将电流通过化合物半导体， 通过电子与空穴的结合， 过剩的能量将以光的形式释出， 达到发光的效果。通过LED的正向电流越大则LED 的发光亮度越高， 同时，通过LED发光电流的稳定性将影响LED 的发光稳定性。因此， 在实用中应采用可以提供精确稳定电流的LED驱动恒流源来为LED 供电。

　　LED 的调光可以进一步提高LED 的节能效果，而LED的可控硅( TRAIC )调光具有易于实现和使用方便等一系列优点， 世界上一些大的半导体集成电路生产和制造公司纷纷推出了LED 可控硅( TRAIC )调光控制集成电路， 例如： 美国国家半导体公司(NS )推出的LM3445、安森美公司( Onsemi ) 推出的NCL30000、NXP公司推出的SSL2010T 和英飞凌( Infineon)公司推出的ICL8001G 等可控硅( TRAIC )调光控制集成电路， PI公司也推出了基于PI产品的LED可控硅调光解决方案， 它们各具特色。下面介绍英飞凌( In fineon) 公司推出的ICL8001G 可控硅( TRAIC )调光控制集成电路的工作原理、特点和典型应用电路。

　　2 LED可控硅调光控制集成电路ICL8001G的特点

　　ICL8001G是一款工作于准谐振工作模式、用于离线LED照明应用场合的控制集成电路， 特别适用于替代白炽灯照明应用的LED可调光应用场合， 精密的PWM 控制可确保可靠地用于相位调光控制的初级侧控制电路结构， 确保电路功率因数PF值> 98%, 可以显着地改善电路工作效率， 使工作效率高达90%。相对别的电路解决方案， ICL8001G 的LED 供电工作电压范围宽(高达26 V )、功耗低， 保护功能齐全， 使用ICL8001G构成的LED 可控硅调光控制电路具有性能优和电路简单的特点。

　　ICL8001G为8引脚PG - DSO- 8封装， 外形如图1所示， ICL8001G 的内部工作原理框图如图2所示。

　　ICL8001G的主要技术特点如下：

　　图1 引脚图( PG - DSO- 8封装) (俯视图)

　　图2 内部工作原理框图

　　1)在整个工作范围内具有高的工作效率和工作稳定性;2)可用于可控硅前沿或后沿的调光控制应用场合;3)用于初级侧的PFC 和精密调光PWM 控制;4)用于VCC引脚外接电容的恒电流预充电控制单元电路;5)内置数控软启动控制功能， 折返式控制和逐周期峰值电流控制;6) VCC 过/欠电压锁定输出;7)输出过电压保护的可调节锁定工作模式。

　　(1) ICL8001G 引脚功能

　　ICL8001G的引脚功能如表1所示。

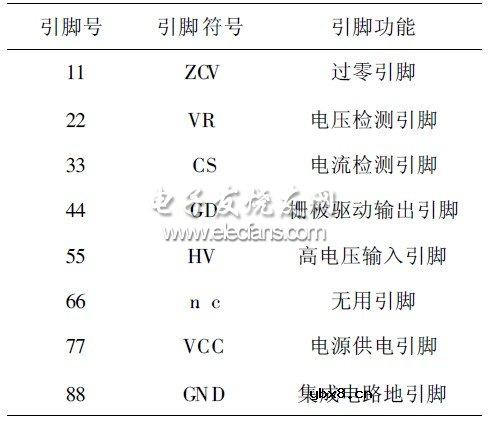

　　表1 ICL8001G的引脚功能
