220v倒顺开关实物接线图

　　倒顺开关概述

　　倒顺开关也叫顺逆开关。它的作用是连通、断开电源或负载，可以使电机正转或反转，主要是给单相、三相电动机做正反转用的电气元件，但不能作为自动化元件。

　　三相电源提供一个旋转磁场，使三相电机转动，因电源三相的接法不同，磁场可顺时针或逆时针旋转，为改变转向，只需要将电动机电源的任意两相相序进行改变即可完成。如原来的相序是A、B、C，只需改变为A、C、B或C、B、A。

　　一般的倒顺开关有两排六个端子， 调相通过中间触头换向接触，达到换相目的。以三相电机倒顺开关为例：设进线A.B.C三相，出线也是A-B-C，因ABC三相是各各相隔120度，连接成一个圆周，设这个圆周上的ABC是顺时针的，连接到电机后，电机为顺时针旋转。

　　如在开关内将B.C切换一下，A照旧不动，使开关的出线成了A-C-B，那这个圆周上的ABC排列就成了逆时针的，连接到电机后，电机也为逆时针旋转，这个切换开关就是倒顺开关。

　　220v倒顺开关接线图

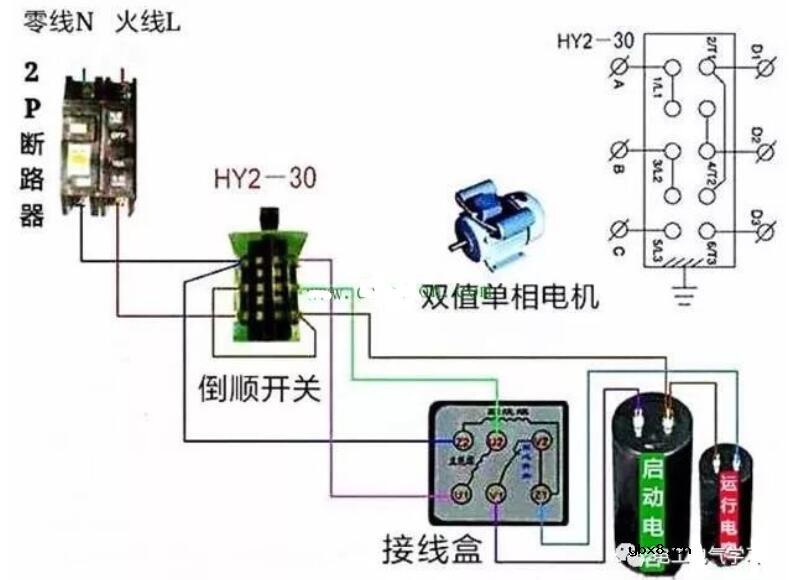

　　220V单相电机倒顺开关实物接线图

　　记住倒顺开关购买回来后，开关内部需要将B点桩头上用一根导线与D3接线桩子连接；将2P断路器输出过来的零线N，接一根导线至倒顺开关的A点桩头上，再将导线延伸到电机接线盒里面的Z2；从断路器的输出接一根导线至倒顺开关的C点接线桩头上，在内部连接的导线延伸接到电机两个电容的公共点上；从倒顺开关的D2接线桩子上接一根导线到电机的U2接线盒里；将倒顺开关的D1接线桩头上接一根导线到电机接线盒里面的U1。整个线路接好后主要检测一遍，确定无误后即可。倒顺开关的中间位置为停止状态，左边为正转，右边为反转。

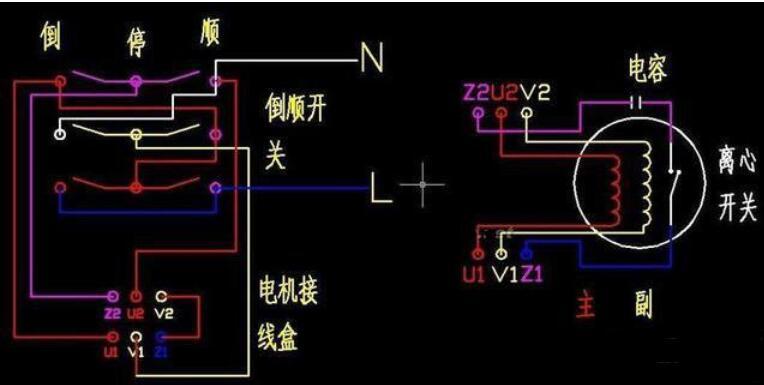

　　220v单相电倒顺开关接线图

　　单相电机，是由一根火线和一根零钱家用220V电压来实现电机的运转，三相电动机有同步电机和异步电机，也就是由三根火线380V，660V，1140V电压实现电机的运转，常见电机三相380V.660V和1140V常用于大型矿山和井下煤矿采用。

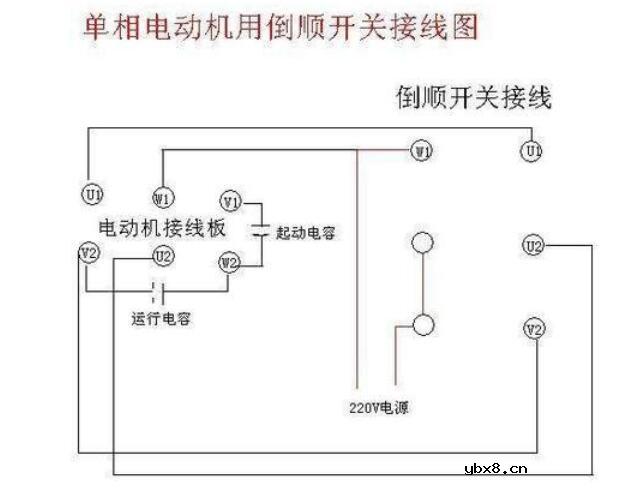

　　单相电机绕组基本是有一个主绕组和一个副绕组，打开电机接线盒就能看见有六个接线端子，如下图：

　　如果你采用的是三相倒顺开关那么还需要改动倒顺开关的接线方法，但是在市场上有卖的单相倒顺开关.
