饱和漏极电流IDSS它可定义为:当栅、源极之间的电压等于零,而漏、源极之间的电压大于夹断电压时,对应的漏极电流。
夹断电压UP它可定义为:当UDS一定时,使ID减小到一个微小的电流时所需的UGS。
开启电压UT它可定义为:当UDS一定时,使ID到达某一个数值时所需的UGS。
交流参数可分为输出电阻和低频互导2个参数,输出电阻一般在几十千欧到几百千欧之间,而低频互导一般在十分之几至几毫西的范围内,特殊的可达100mS,甚至更高。
低频跨导gm它是描述栅、源电压对漏极电流的控制作用。
极间电容场效应管三个电极之间的电容,它的值越小表示管子的性能越好。
①最大漏极电流是指管子正常工作时漏极电流允许的上限值,
②最大耗散功率是指在管子中的功率,受到管子最高工作温度的限制,
③最大漏源电压是指发生在雪崩击穿、漏极电流开始急剧上升时的电压,
④最大栅源电压是指栅源间反向电流开始急剧增加时的电压值。

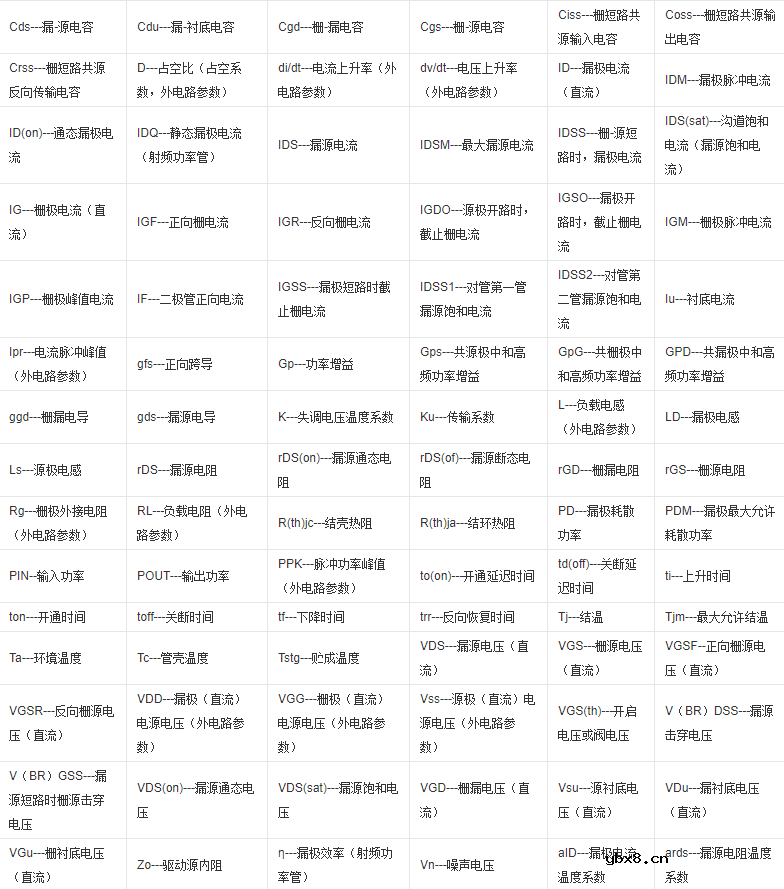

1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压。
3、UT—开启电压。是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压。
4、gM—跨导。是表示栅源电压UGS—对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值。gM是衡量场效应管放大能力的重要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压。这是一项极限参数,加在场效应管上的工作电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时,场效应管实际功耗应小于PDSM并留有一定余量。
7、IDSM—最大漏源电流。是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流。场效应管的工作电流不应超过IDSM。
