电流指示灯电路图 基于NPN三极管的简易电流指示灯电路设计

在工作中有很多这样的场景，我们实际中也是非常需要的，那就是在一些电路中，我们想要监视电路中有没有跑电流，当跑电流时，能不能有一个指示灯可以直观的看出来，因此下面这个电路就应运而生，它是由几个NPN三极管搭成的简易电流指示灯电路，非常廉价好用，具体我们进一步分析它的变化过程。

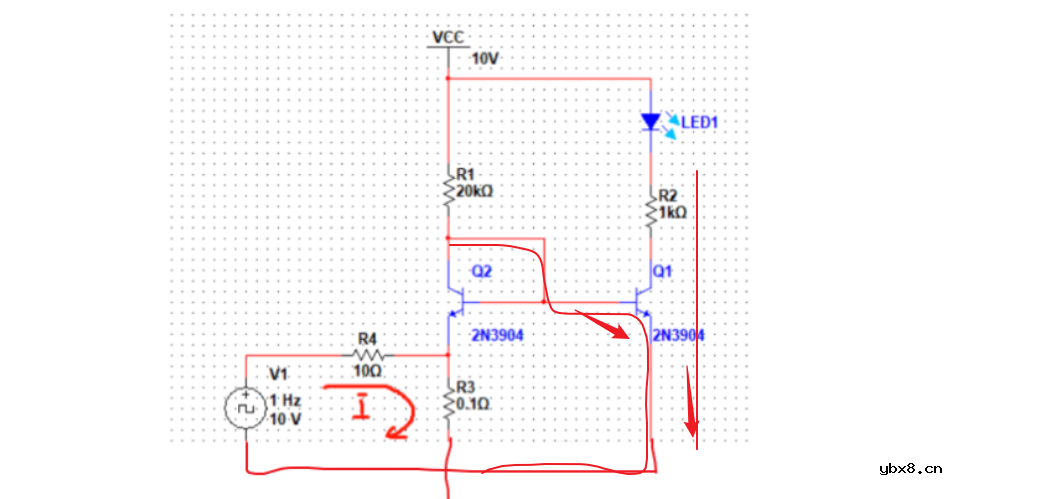

如图，当左边的电路中，不带负载时，右边的小灯LED1由于没有足够的电流而不亮，当左边的电路带负载也就是有电流时，右边的小灯LED1由于下面的三极管Q1被驱动到放大状态，电流足，因此变得很亮。下面具体分析。

首先是不带负载的情况，当不带负载时，左边电阻R4它就不会有电流流过，这个时候我们发现基本上三极管Q1和三极管Q2的基极电压基本它是相同的，因此流过三极管Q基极和三极管Q基极的电流和为0.5mA左右.不足以饱和三极管，因此电流不足，小灯LED1不会亮。

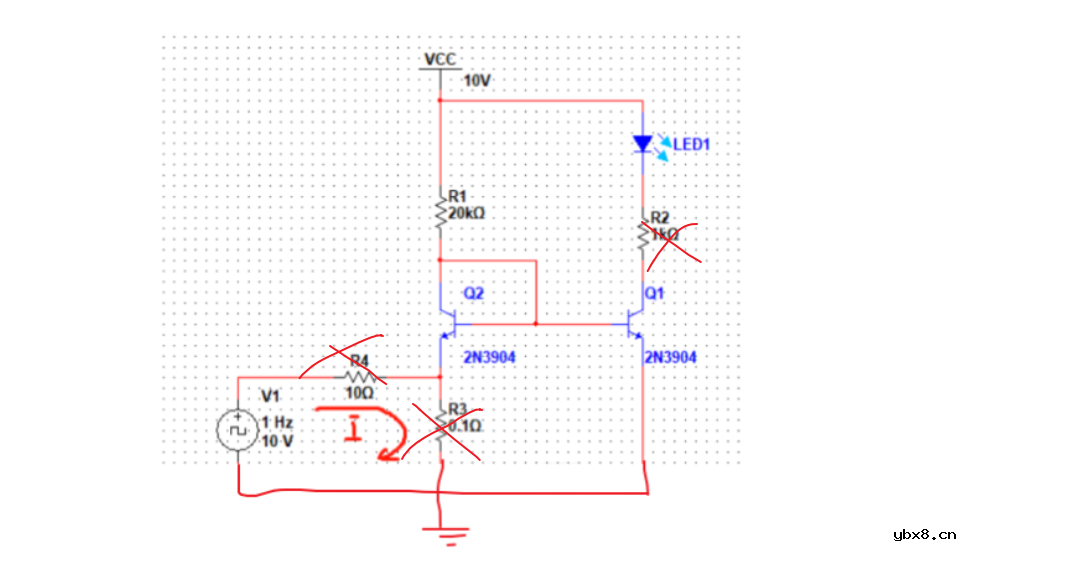

第二种情况，便是左边带负载时，图中的电阻R4会有电流经过，叠加到电阻R3上，此时会在三极管Q2的发射极形成一个高点的压降，因此便会将三极管Q2的基极电压抬高，进而三极管Q1的基极电压也会太高，此时流经三极管Q1的基极-发射极电流便会增加，进而增大了流经三极管Q1集电极-发射极的电流，因此小灯LED1被点亮。
