今天我们就一起深入了解三极管的放大倍数β与α。
其实放大系数β与α有四个,分别各两个。为了方便表示,小编还是写出来吧。

一、三极管放大系数
上一期我们讲了电流关系,大家不记得的可以再看一看。
1、共射直流放大系数与共基直流放大系数:

2、二者之间的关系:

3、各极电位关系
NPN型:UC>UB>UE;
PNP型:UC
4、共射极交流放大系数β与共基极交流放大倍数α:

看到这里,不知道大家是不是有疑问了,怎么突然还冒出来一个交流的。
这个也好理解,想一想前面小编和大家介绍了二极管的几个模型里,有一个是微变等效模型。
这个和那个微变等效模型一个道理,直流电源导通之后,加了个交流小信号。
三极管都满足一个特点,IE=IC+IB,后面的学习和介绍我们而不去考虑那些ICN、IBN、ICBO这些了,都用IE、IC、IB了。
放大系数也都用β和α来表示了。
电流的放大作用实质是通过改变 基极电流IB的大小,达到控制IC的目的,并不是真的把微小的电流给放大了,三极管算是个电流控制器件。

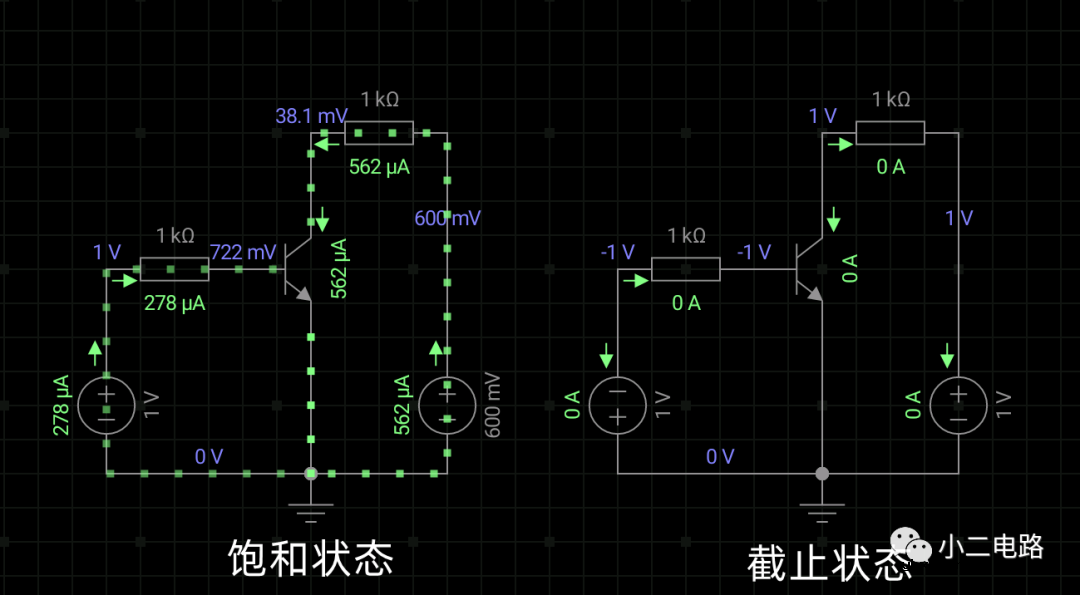

说完了三极管的放大状态,我们也来看看,什么时候三极管截止呢?什么时候三极管饱和呢?
二、三极管饱和状态
特点:发射结正偏(UBE>0)、集电结也正偏(UBC>0)。
在放大状态的基础上,不断减小Vcc,使得集电极电位下降,导致基极的电位大于集电极UBC>0,。
这个状态不利于从发射极跑到基区的电子再跑到集电区。
此时,进入集电区的电子很少,留在基区被复合掉的就多了。三极管就不放大了,IB失去对IC的控制权了,由UCE来了,随UCE的增大,IC增大。
工作在饱和状态的三极管,此时的UCE我们叫它“集电极饱和电压降”,符号也开始换了,用UCES表示了。
一般的,硅管|UCES|=0.3V,锗管|UCES|=0.1V,都是近似。
三、三极管截止状态
特点:发射结反偏或零偏(UBE<=0)、集电结也反偏(UBC<0)。
要小编理解,这电压就是“摸鱼电压”,好好的三极管不用来工作,在这“摸鱼”。
反偏明显不适合多子运动,所以发射极电流几乎为0,还是有少子“自己玩漂移”。
此时,集电极流过反向饱和电流,所以IC=ICBO,基极电流IB=-ICBO,ICBO很小的,可以忽略,我们就认为三极管处在截止状态了。
