同步电路设计和异步电路设计的特点

同步设计和异步设计的特点

同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。

同步电路特点：时钟个数只有一个，电路中触发器的时钟输入端连接同一个时钟脉冲源，所有触发器的状态变化都与所加的时钟脉冲信号同步;由于只有一个时钟，所以整个电路所有时钟应该是同源同相的;一般会滤掉毛刺，不需要特别考虑竞争与冒险;有利于静态时序分析;设计的电路具有强耦合关系，不利于面积优化与低功耗优化，不灵活;存在时钟偏斜问题。

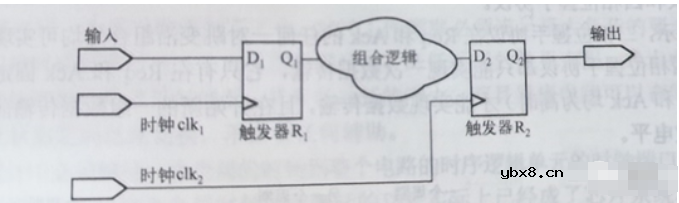

异步电路特点：电路中没有统一的时钟(可以有多个时钟)，有些触发器的时钟输入端与时钟脉冲源相连(与时钟脉冲源同步)，其余触发器状态变化不与时钟脉冲源同步;由于有多个时钟，因此有些时钟是同源不同相的，有些是不同源的;很大概率存在竞争与冒险;一般无法对异步电路进行静态时序分析;电路耦合关系很弱，设计比较灵活，相同条件下比同步电路功耗低;不存在时钟偏斜问题。

做模块划分时应该考虑哪些问题

结构层次化是设计的一种基本思想，需要注意：结构不宜太深，否则综合时面积过大，综合工具会默认做扁平化处理;顶层设置不宜过于复杂，主要完成诸如输入输出，模块调用与实例化，全局时钟，三态总线，全局复位等等简单的功能;双向的信号最好只在顶层出现;子模块之间最好不要有跨层次的接口;合理考虑子模块的功能、结构、时序等。

模块划分的技巧：对每个同步时序设计的子模块的输出使用寄存器处理;将相关的逻辑或者可以复用的逻辑写在一起;将不同优化目标的部分分开，时序的和面积的分开处理;将时序宽松的分到同一个模块;将存储器件独立划分;合理规划模块的规模。

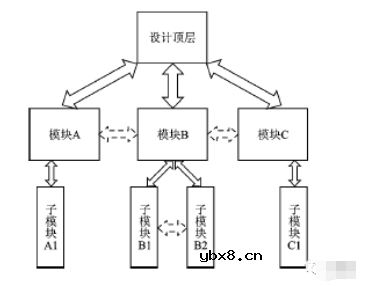

图1 模块划分示意图

组合逻辑设计有哪些考虑点

根据逻辑功能的不同特点，可以将数字电路分成两大类，一类称为组合逻辑电路(简称组合电路)，另一类称为时序逻辑电路(简称时序电路)。

常见组合逻辑电路包括编码器、译码器、数据选择器、数值比较器、加法器、函数发生器、奇偶校验器/发生器等。

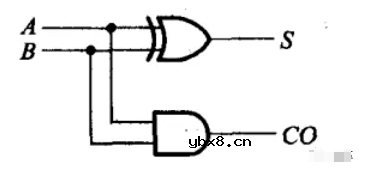

图2 组合逻辑之半加器

组合逻辑设计注意事项包括：避免组合逻辑反馈环路(容易毛刺、振荡、时序违规等);替换延迟链，用倍频、分频或者同步计数器完成;替换异步脉冲产生单元(毛刺生成器)，用同步时序设计脉冲电路;慎用锁存器，锁存器容易产生毛刺。

RTL代码优化有哪些技巧

Pipelining,即流水线时序优化方法,其本质是调整一个较长的组合逻辑路径中的寄存器位置,用寄存器合理分割该组合逻辑路径,从而降低了对路径的Clock-To-Output和Setup等时间参数的要求,达到提高设计频率的目的。但是必须要注意的是,使用Pipelining优化技术只能合理地调整寄存器位置。

模块复用与Resource Sharing，Sharing模块复用和Resource Sharing是一种节约面积的思想，在设计电路中，在不影响性能的情况下，实现最少的逻辑资源开销。

逻辑复制是一种通过增加面积而改善时序条件的优化手段。逻辑复制最常使用的场合是调整信号的扇出。如果某个信号需要驱动后级的很多单元,换句话说,也就是其扇出非常大,那么为了增加这个信号的驱动能力,必须插入很多级Buffer,这样就在一定程度上增加了这个信号路径的延时。这时可以复制生成这个信号的逻辑,使多路同频同相的信号驱动后续电路,平均到每路的扇出变低,不需要加Buffer也能满足驱动能力的要求,这样就节约了该信号的路径时延。

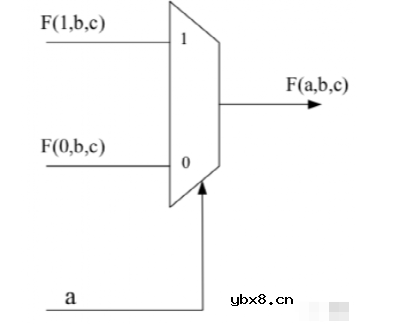

香农扩展(Shannon Expansion)也是一种逻辑复制、增加面积、提高频率的时序优化手段。香农扩展通过逻辑复制、增加MUX(多路选择器)来缩短某个优先级高但组合路径长的信号的路径延时(信号a)，从而提高该关键路径的工作频率，以增加面积换取电路时序性能的优化。其扩展运算公式为：Fa,b,c=aF1,b,c+aF(0,b,c)。
