电动机点动控制电路图 两地控制电动机启停电路原理图

电工知识—SIMATICS7-1500 电动控制电机、两地控制电动机启停

1、设计电动机点动控制

点动控制电动机，一般不用PLC来实现点动控制，但是为了方便大家学习SIMATIC S7-1500 PLC内容，所以从点动控制由简单到难的为大家分享PLC实例。

首先是点动控制的电路图如下图1.

图1

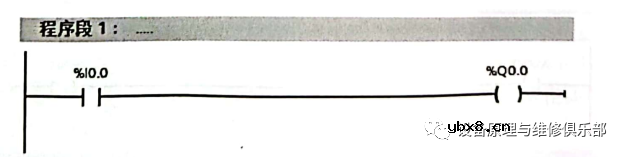

其次是简单的PLC点动控制程序图，如图2所示：

图2

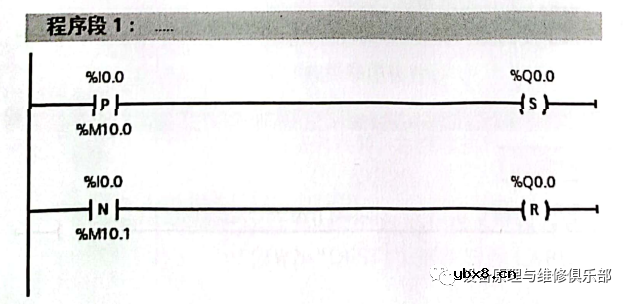

还有其它稍微复杂的PLC程序图点动控制如下图3所示：

图3

2、设计两地控制电动机启停

一般两地控制电动机的启停类似于楼梯间上下两地控制楼梯间等开关类似。

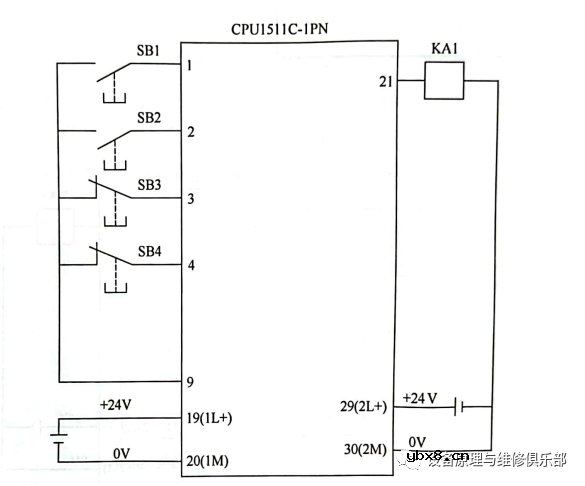

首先是两地控制电动机启停电路原理图图图4所示：

图4

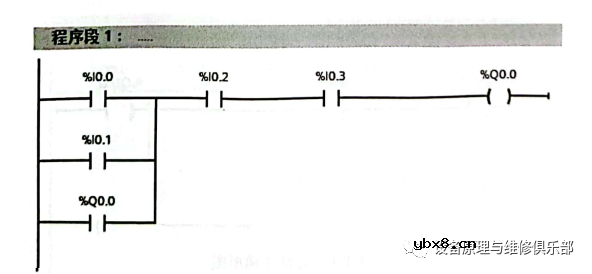

其次是PLC程序梯形图如下图5所示：

图5
