两款CD4069构成的简易振荡电路详解

　　CD4069构成的简易振荡电路（一）

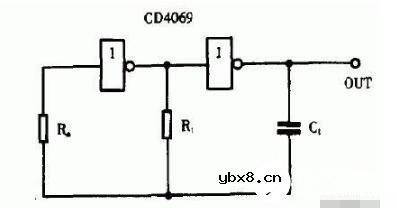

　　一个由CD4069构成的简易振荡电路，其中标有1的为两个反相器，左边为输入端，右边为输出端，输出端的圆圈代表“非”。

　　其工作原理为：设定左边反相器为1，右边为2，在某一个时刻，反相器1的输入端为高电平，则1的输出端为低电平，经过反相器2之后输出高电平向电容充电，随着电容两端的电压升高，1的输入端逐渐变为低电平，一旦低于1/2VCC就会使非门翻转，此时1与2中间为高电平，经2反相后向电容反向充电，达到条件之后再次翻转，因此OUT端就会形成高低电平变化，周而复始形成振荡。其中左边的电阻R0与右边的电容C1组成正反馈，中间电阻R1为补偿调节电阻，用于在电源电压变化时稳定频率。其振荡频率为1/2.2RC。

　　CD4069构成的简易振荡电路（二）

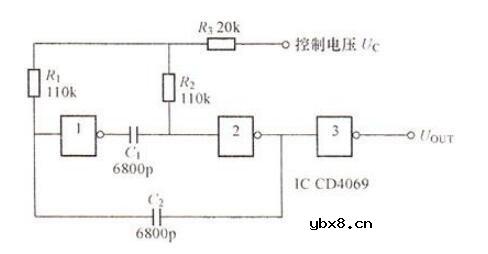

　　本电路是由CD4069六非门集成电路组成的压控振荡器电路图，非门1、2用做振荡，非门3用作缓冲。电路的输出振荡频率，将随着外加控制电压Uc的大小不同而改变。Uc值在门电路阈值附近时对RC充放电影响最小，故振荡频率最低;Uc值偏离门电路阈值越大，电容充放电越快，电路振荡频率就越高。当电源电压为16V时，按下图中所示元件数值，电路具有下表所列的压控特性。
