基于PCF8563时钟芯片的万年历制作

　　pcf8563简介

　　PCF8563是PHILIPS公司推出的一款工业级内含I2C总线接口功能的具有极低功耗的多功能时钟/日历芯片。PCF8563的多种报警功能、定时器功能、时钟输出功能以及中断输出功能能完成各种复杂的定时服务，甚至可为单片机提供看门狗功能。是一款性价比极高的时钟芯片，它已被广泛用于电表、水表、气表、电话、传真机、便携式仪器以及电池供电的仪器仪表等产品领域。

　　pcf8563工作原理

　　PCF8563有16个8位寄存器：一个可自动增量的地址寄存器，一个内置32.768KHz的振荡器（带有一个内部集成的电容）一个分频器（用于给实时时钟RTC提供源时钟）一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400KHzI2C总线接口。

　　所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前两个寄存器（内存地址00H，01H）用于控制寄存器和状态寄存器，内存地址02H~08H用于时钟计数器（秒~年计数器），地址09H~0CH用于报警寄存器（定义报警条件），地址0DH控制CLKOUT管脚的输出频率，地址0EH和0FH分别用于定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以BCD格式编码。当一个RTC寄存器被读时，所有计数器的内容被锁存，因此，在传送条件下，可以禁止对时钟日历芯片的错读。

　　pcf8563主要特性

　　1、宽电压范围1.0~5.5V，复位电压标准值Vlow=0.9V。

　　2、超低功耗：典型值为0.25uA（VDD=3.0V，Tamb=25℃）。

　　3、可编程时钟输出频率为：32.768KHz、1024Hz、32Hz、1Hz。

　　4、四种报警功能和定时器功能。

　　5、内含复位电路、振荡器电容和掉电检测电路。

　　6、开漏中断输出。

　　7、400kHzI2C总线（VDD=1.8~5.5V），其从地址读0A3H;写0A2H。

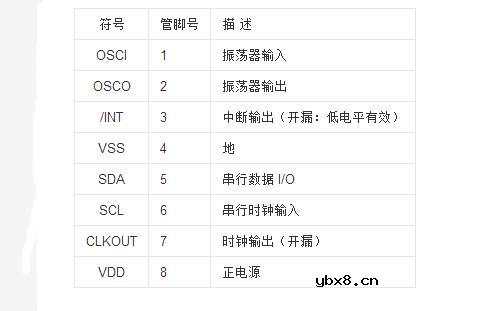

　　pcf8563管脚及描述
