探究串并联电路电流特点与规律

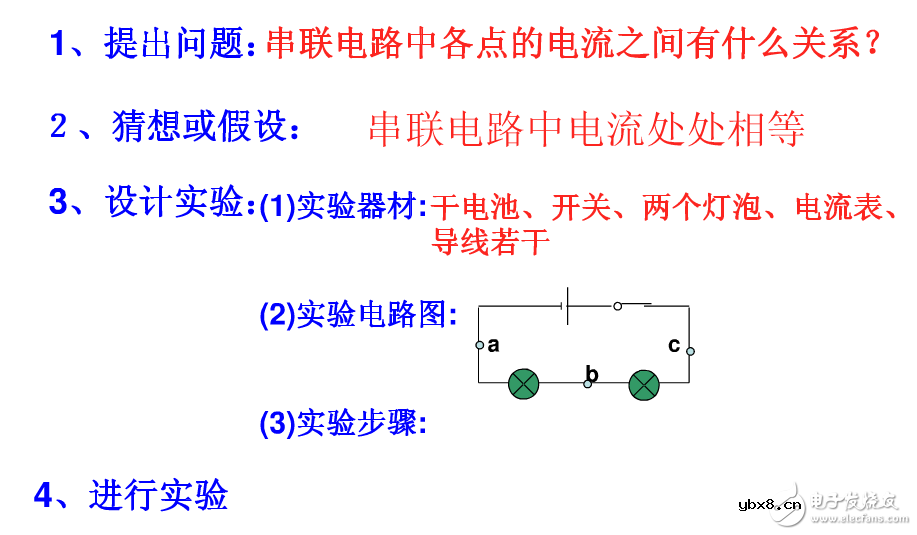

　　串联电路中各处的电流大小有怎么样的关系？

　　串联电路的特点：

　　1只有一条电流路径。

　　2开关控制整个电路。

　　3用电器互相干扰。

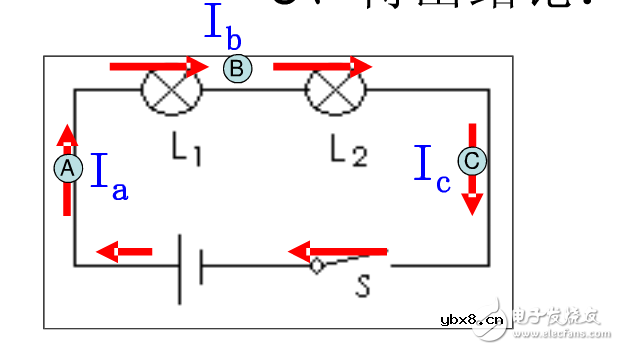

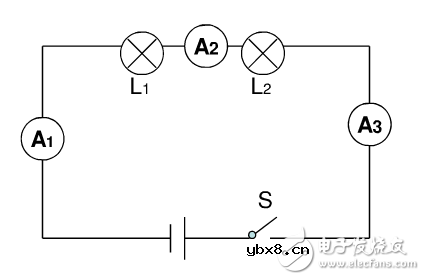

　　用电流表分别测电路各点电流：Iａ，Iｂ，Iｃ

　　注意：

　　1接线时要注意开关必须处于断开的状态，不要出现短路现象。

　　2电流表要跟被测电路串联。

　　3电流表的接线要正确： 不得出现反接。

　　4电流表的量程要选准，要进行试触。

　　5读数时要认清量程和分度值。

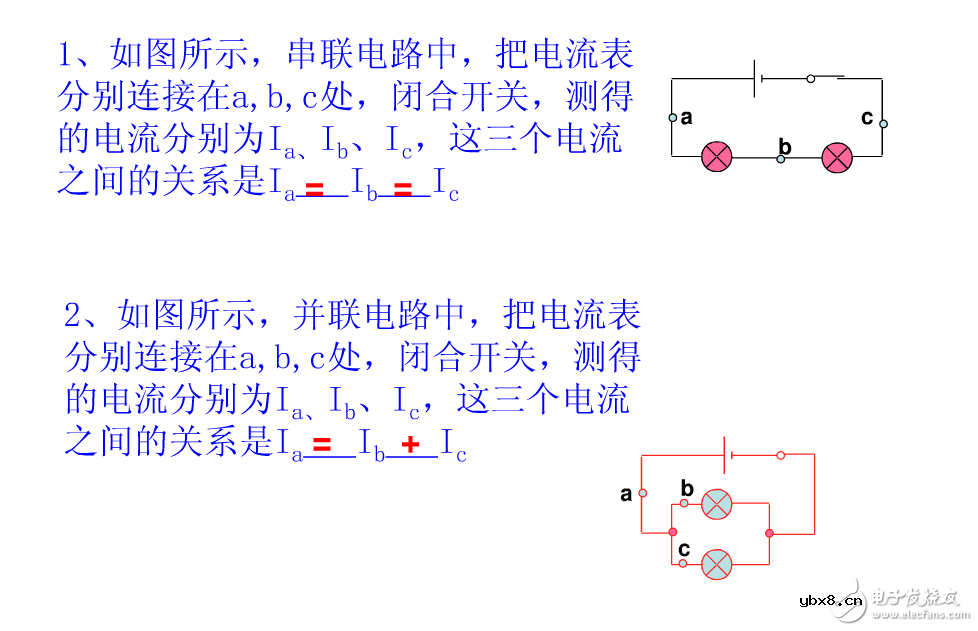

　　得出结论：

　　串联电路的电流规律：

　　文字表达：串联电路中，电流处处都相等。

　　数学达式：Iａ=Iｂ=Iｃ= ……

　　并联电路的特点：

　　电流有两条以上的路径，电流出现分与合，各支路用电器独立工作，互不影响，干路开关控制整个电路，支路开关控制所在的支路。

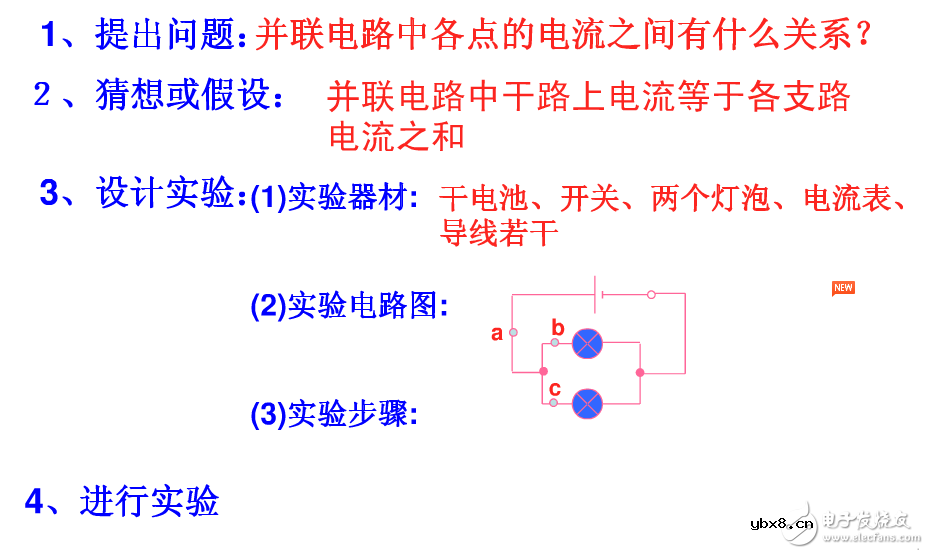

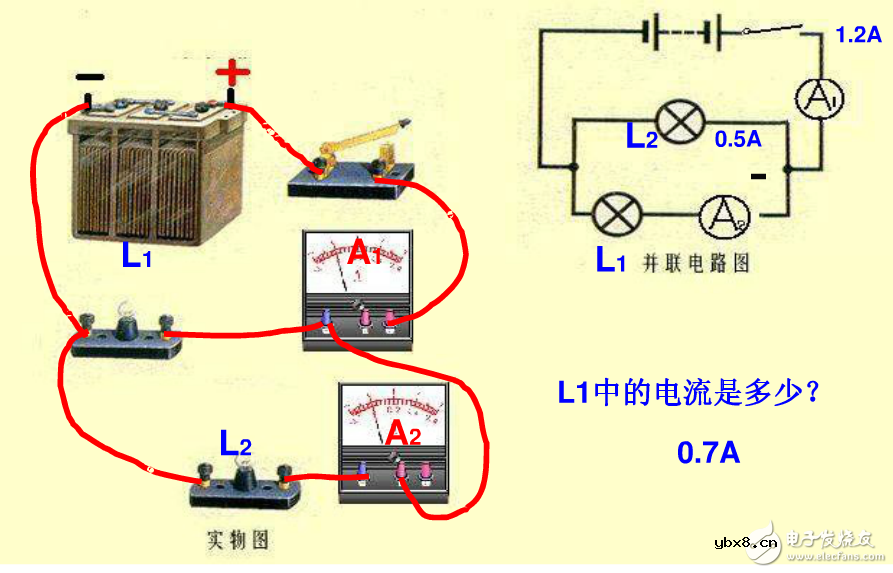

　　并联电路中干路的电流与各支路的电流又有什么关系呢？

　　得出结论：

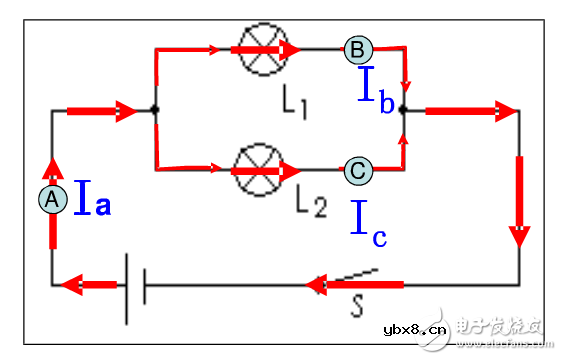

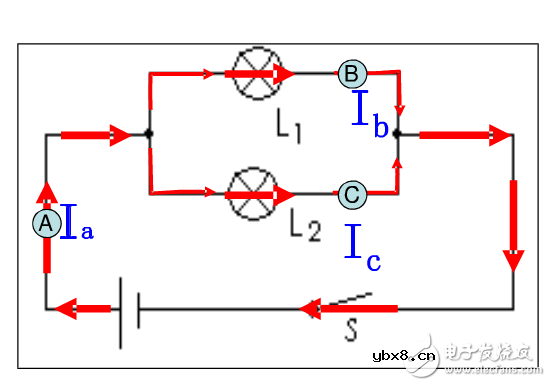

　　文字表达：并联电路中，干路中的电流等于各并联支路的电流之和。

　　数字表达：Iａ=Iｂ+Iｃ
