　　设计了一种简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。只需把电池和接收设备放在充电平台上即可对其进行充电。虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平

　　设计了一种简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。只需把电池和接收设备放在充电平台上即可对其进行充电。虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。免去接线的烦恼。

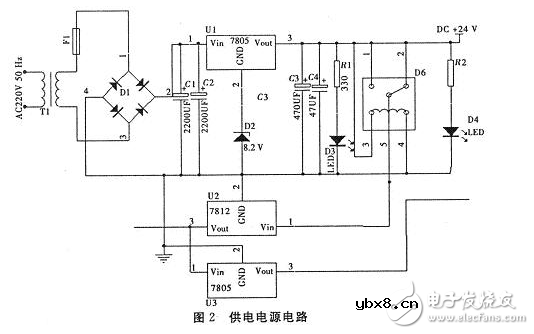

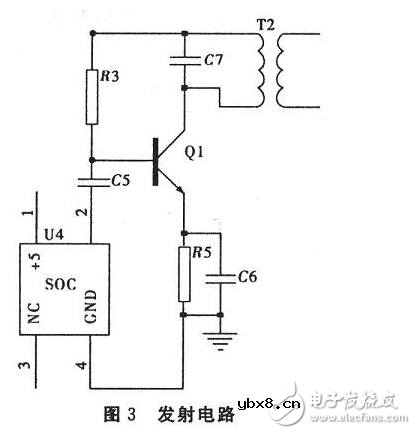

　　无线充电器供源电路：无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。如图所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用 24V直流电端直接为系统供电。经过电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。
