无线充电系统整体电路模块设计

　　从外电路接受电能，转化为电池的化学能的工作过程。电池在其能量经放电消耗后，通过充电恢复，又能重新放电，构成充放循环。一般用直流电流（也有用不对称交流电流或脉冲电流）充电。不同情况下，采用不同的充电方法如恒流充电、恒电压充电、浮充电、涓流充电、急充电或这些方法的组合式充电等。

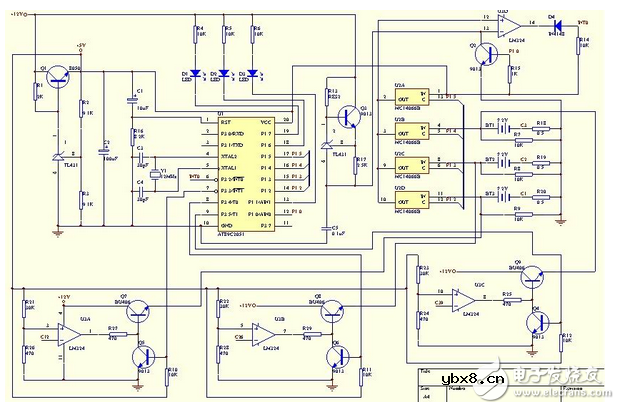

　　电路原理：892051用来检测充电负斜率，MCI4066决定采样哪块电池，U3A-C组成充电恒流源。Q3和TL431组成恒流源用来给C5充电，C5电压上升到采样电压时U3D翻转产生中断INT0停掉2051内部定时器，定时器所得即电压，当测到电压连续下降时饱和Q4、Q5或Q6停止充电。
