简易坐姿提醒器电路两例

　　电路工作原理

　　该坐姿提醒器电路由电子开关电GB路、报警电路和电源电路组成,如图所示.

　　电子开关电路由玻璃壳水银开关S2、晶体管Vl、VZ和电阻器Rl-R3组成.

　　电源电路由电源GB和电源开关Sl组成.

　　接通电源开关Sl后,电源GB为整机提供工作电压.

　　在使用者读写姿势正确时,水银开关(又称倾侧开关,是电路开关的一种,以一接着电极的小巧容器储存着一小滴水银,容器中多数注入惰性气体或真空)S2处于断开状态,晶体管Vl和V2均截止,集成电路IC不上作,扬声器BL不发声.

　　当使用者坐姿向前倾斜 (距桌面距离变近)、使S2接通时,Vl和V2相继导通,V2发射极输出的高电平加至IC的TRIG端,使IC受触发而工作,其输出端 (OUT)输出的音频信号经V3放大后,驱动扬声器发出"嘀嘀"的警告声或 "请注意近视!快坐正!"的语言提醒声.

　　元器件选择

　　Rl-R3选用1/4W或1/8W碳膜电阻器.

　　Vl、V3选用S9013或3DGl2型硅NPN型晶体管(三极管除了有对电流放大作用外,还有开关作用(即通、断作用),当基极加上正偏压时,NPN型三极管即导通处于饱和状态及灯会亮,反之,三极管就不导通,灯不亮。);V2选用S9012或3CG2l型硅PNP型晶体管.

　　IC选用内储 "嘀嘀"声的HFC9301型专用集成电路或内储 "请注意近视!快坐正!"的KD56028语言集成电路.

　　Sl选用微型拨动开关;S2选用KG系列玻壳水银开关.

　　BL选用8Ω、O·25W电动式扬声器.

　　GB选用两节1·5V的5号干电池.

　　电路工作原理

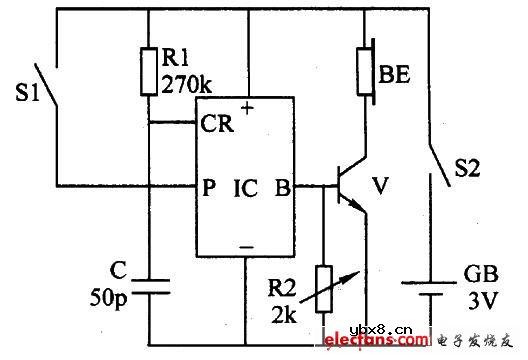

　　该坐姿提醒器由水银开关 (作为前倾角度传感器)Sl、电阻器Rl、R2、电容器C、语音集成电路IC、晶体管V、耳机BE、电源开关S2和电池GB组成，如图所示。

　　平时(使用者坐姿正确时),水银开关(水银开关,又称倾侧开关,是电路开关的一种,以一接着电极的小巧容器储存着一小滴水银,容器中多数注入惰性气体或真空)Sl处于断开状态,IC不工作,BE不发声.当使用者头部前倾至 定角度时,Sl接通,IC受触发工作,其输出的语音电信号经V放大后,驱动BL发出语音提醒声.

　　调节S1的位置,可改变触发报警的角度.

　　调节R2的阻值,可改变BE发声的音调.

　　元器件选择

　　Rl选用1/8W金属膜电阻器;R2先使用可变电阻器调好音调后,再接上1/8W的固定电阻器.

　　C选用高频瓷介电容器.

　　V选用S9013或S8050型硅NPN晶体管.

　　SI使用φ3·5mm的玻壳水银开关;S2使用微型拨动开关.

　　BE使用立体声耳机内部的发声器.

　　GB使用纽扣电池.
