相敏检波电路-(幅值调制信号的解调)
相敏检波电路(与滤波器配合)可以将调幅波还原成原信号波形，起解调作用；并具有鉴别信号相位的能力。下面给出典型的二极管相敏检波电路及其输入输出关系图。它由四个特性相同的二极管D1～D4沿同一方向串联成一个桥式回路，桥臂上有附加电阻，用于桥路平衡。四个端点分别接在变压器A和B的次级线圈上，变压器A的输入为调幅波xm(t)，B的输入信号为载波y(t)，uf为输出。二极管的导通与截止完全由B的次级的输出决定，因此要求B的次级的输出大于A的次级输出。

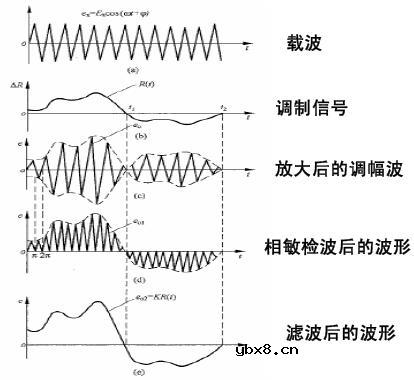

调制与解调过程（波形转换）
