中间继电器接线图

继电器，大家对这个名词可能并不熟悉，它是电力设备的一种，经常被运用于自动控制电路中。继电器能够用较小的电流控制大电流的导通和切断，相当于自动开关，用于控制电路、保护电路、转换电路。不少人看不懂继电器接线图，那么下面就详细的讲解一番。

从上图不难看出，继电器一般由铁芯、线圈、衔接、触点、弹簧等组成。在线圈两端加上一定的电压，线圈中就会流过电流，一旦接通电源便会产生电磁效应。衔铁会在电磁力的作用下吸向铁芯，从而带动衔铁的动触点与常开触点吸合。一旦切断电流，电磁效应就没有了，衔铁又重回到原先的位置，从而使衔铁的动触点与常闭触点吸合。如此这般，便能达到控制电流导通与切断。常开触点是指在继电器未通电时处于断电状态的静触点，而常闭触点则是继电器在通电状态的静触点。

继电器可以分为电压继电器与电流继电器，电磁铁线圈匝数多的，可以直接跨接在电源上的称之为电压继电器；线圈匝数少的，线圈可以和负载直接串联起来，这样的称之为电流继电器。最常见的继电器便是中间继电器，通常用于继电保护与自动控制系统中。

中间继电器接线图

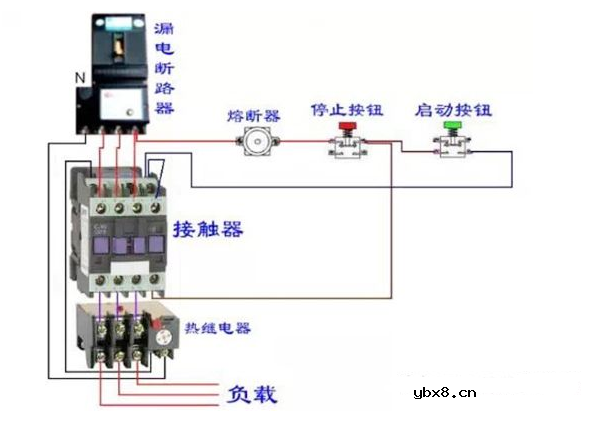

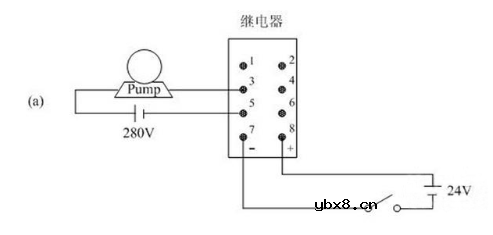

不同的继电器接线方法会有些差异。下面介绍的是8个接线端子的接线方法。

5和6是一对公共端子，1和 2是一对常闭触点，3和4是一对常开触点。7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，再和3—4接通。

一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因为自感电压产生很高的的电流，而这个电流会流过续流二级管，而不会经过起到电路，从而保护了电路中的元件。

中间继电器特点

1、整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便

2、常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。

3、中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。
