智能继电器模块如何接线？

智能继电器模块的原理：

智能继电器模块是智能照明控制系统组成的最基本的单元模块，该叫法是取决于它采用的原理：继电器的原理，即用弱电（常用的为12V、24V、36V）控制强电，强电控制照明灯具，弱电做为通讯，进而实现多种的控制方式。

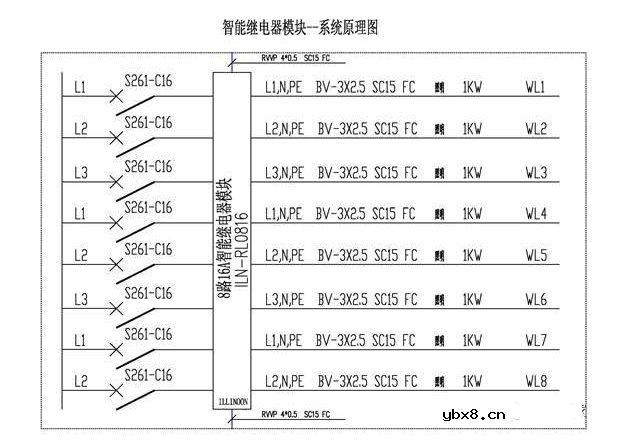

要了解智能继电器模块的接线，首先得需要了解原理系统图，如下：

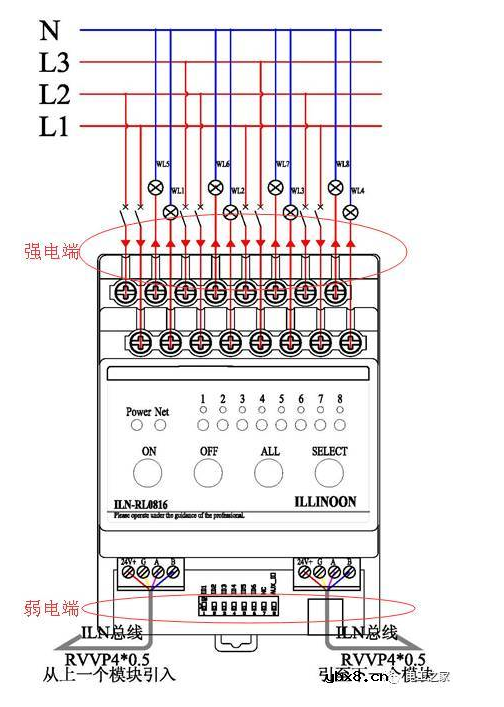

模块的接线分为两种：弱电端的接线与强电端的接线；

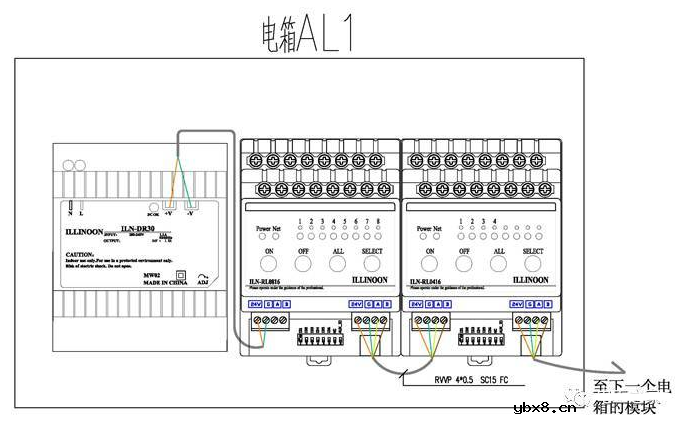

弱电端的接线：如下图。每个智能继电器模块上面都有总线端子，一般来说，其弱电端的接线都是按照“总线式”接线，也就是我们俗称的：手拉手方式。总线方式一般采用两芯的，或者四芯的。其中有两根是模块弱电供电，另外两根是模块的信号线（两芯的是即供弱电，同时也供信号）。

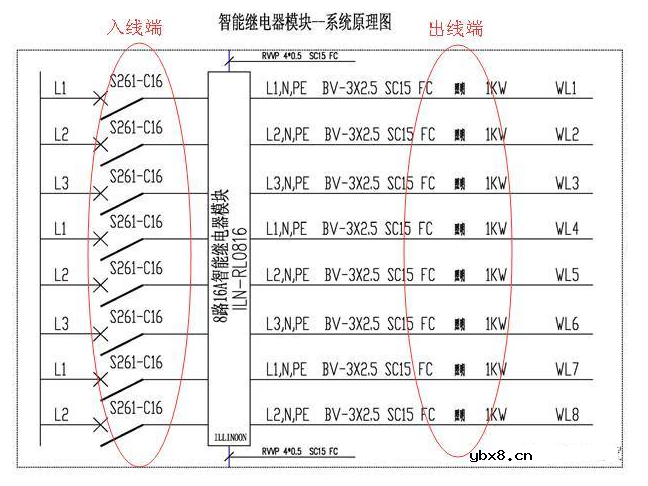

强电端的接线：强电的接线比较简单，一般是两个端口为一组，遵从“左进右出，从上而下”的原则，一端接模块的入线，一端接模块的出线（即到照明灯具的线材）

智能继电器模块的注意事项：

1、图纸中设计的图纸只是设计了一个概念，需要不通的厂家根据图纸以及公司产品的特性深化设计；

2、智能继电器模块仅仅是智能照明控制系统组成的最基本的驱动单元，需要配合其余的辅助系统模块来实现整个系统的运行。

3、注意一条总线上的智能继电器模块的数量不要超过一定的数量，一般来说，理论上都是64个总线单元。

4、注意电源模块的负载情况，即所带智能继电器模块的数量；

5、注意智能继电器模块的负载情况，超过额定负载时可以使用交流接触器。
