光耦内部结构及其特性特点

　　光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

　　

　　光耦的内部结构及其原理：

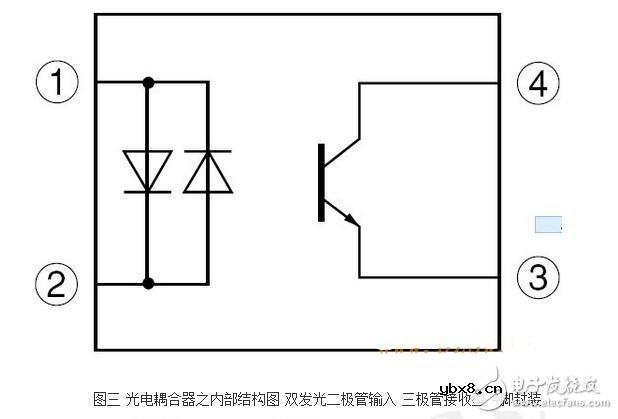

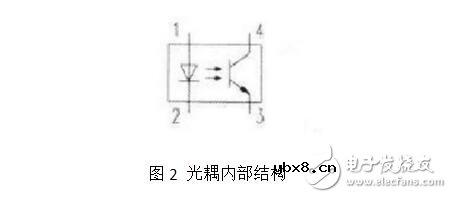

　　光耦合器是以光形式传递信号的，内部电路是由光敏三极管和发光二极管组合成一个电子元件被封装在个塑料壳内，接入电路后，输入端的电信号通过发光二极管变换成相同规律光束，再传给光敏三极管。光敏三极管把接收的光束还原成与发光二极管变化相同的光束电信号，即实现了电－光－电的转换。光起着媒介的作用。光耦合器的结构、引脚功能，封装外形见左图，内部电路见中图。

　　

　　

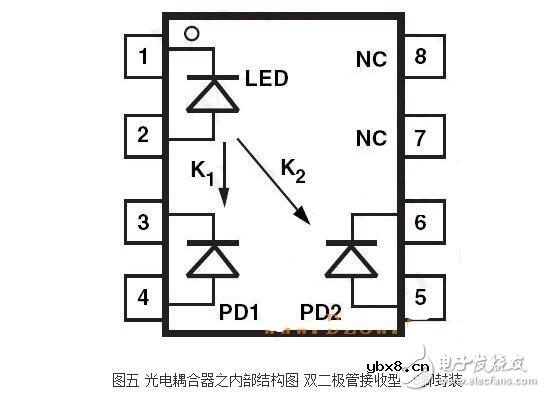

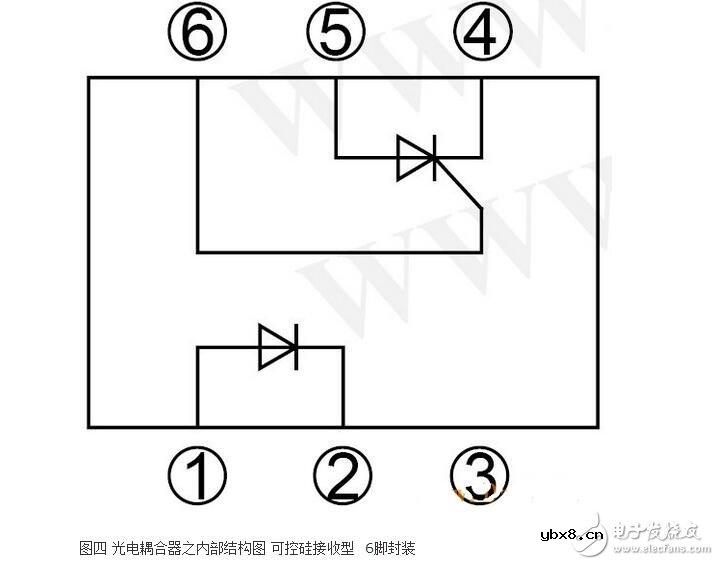

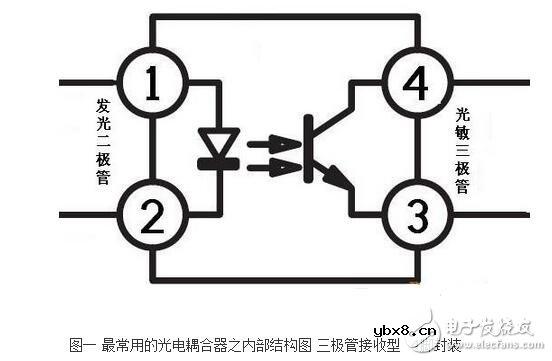

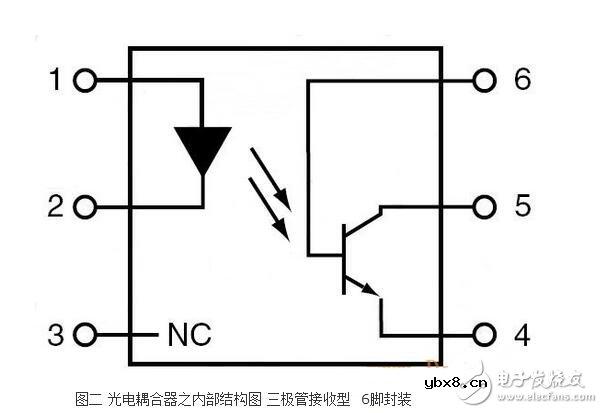

　　光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。若基极有引出线则可满足温度补偿、检测调制要求。这种光耦合器性能较好，价格便宜，因而应用广泛。

　　光电耦合的主要特点如下：

　　1.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。

　　2.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

　　3.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

　　4.容易和逻辑电路配合。

　　5.响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。

　　6.无触点、寿命长、体积小、耐冲击。

　　光电耦合器的抗干扰特性

　　光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：

　　（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。

　　

　　（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。

　　

　　（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。

　　

　　（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。
