宽带耦合器的结构及工作原理

宽带耦合器是一种常见的微波器件，用于将输入信号分配到多个输出端口上。它的工作原理基于电磁场的耦合和传输。

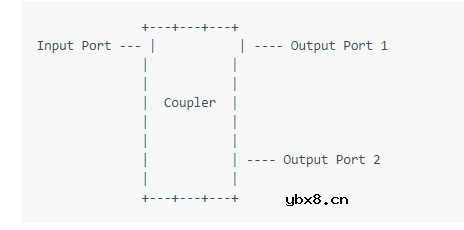

宽带耦合器的一般结构如下图所示：

宽带耦合器由一个中心导体（coupler）和多个输出端口组成。中心导体通常是一个微带线或共面波导结构，可以将输入信号耦合到各个输出端口上。

宽带耦合器的工作原理可以分为两个步骤：

1、耦合：当输入信号通过中心导体时，它会产生电磁场。这个电磁场会耦合到附近的输出端口上。耦合的程度取决于中心导体和输出端口之间的距离、形状、尺寸等因素。

2、传输：耦合到输出端口的电磁场会通过输出端口传输到外部电路中。输出端口的形状和尺寸会影响电磁场的传输特性，例如传输损耗和相位变化。

宽带耦合器的工作原理可以通过电磁场的耦合和传输来解释。输入信号的电磁能量在中心导体中产生电磁场，这个电磁场会通过耦合机制耦合到输出端口上。耦合程度的大小取决于中心导体和输出端口之间的物理距离和几何形状。耦合到输出端口的电磁场会通过输出端口传输到外部电路中，这个过程可能会引起传输损耗和相位变化。

宽带耦合器的设计需要考虑许多因素，例如耦合程度、传输损耗、频率响应等。常见的宽带耦合器设计包括二分耦合器、三分耦合器和四分耦合器等。不同的设计结构会影响耦合程度和频率响应。为了实现宽带性能，一些设计中会采用补偿结构或多级耦合器。

总之，宽带耦合器是一种常见的微波器件，用于将输入信号分配到多个输出端口上。其工作原理基于电磁场的耦合和传输，通过中心导体将输入信号耦合到输出端口上，并通过输出端口传输到外部电路中。宽带耦合器的设计需要考虑耦合程度、传输损耗和频率响应等因素。
