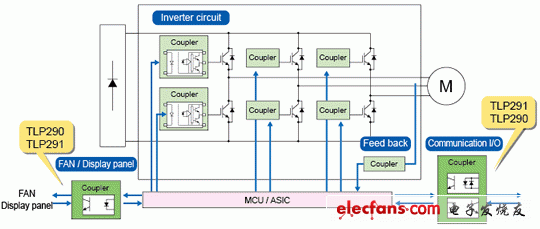

采用了半间距封装的单通道轻薄通用电晶体耦合器: TLP290, TLP291

採用了半間距封裝的單通道輕薄通用電晶體耦合器的主要規格: TLP290, TLP291

項目

符號

單位

測試條件

TLP280 / TLP281

TLP290 / TLP291

最小值

典型值

最大值

最小值

典型值

最大值

正向電壓

V_F

V

I_F=10mA

1

1.15

1.3

1.1

1.25

1.4

集電極暗電流

I_CEO

μA

V_CE=48V

-

0.01

0.1

-

0.01

0.08

集電極-發射極擊穿電壓

V_(BR)CEO

V

I_C=0.5mA

80

-

-

80

-

-

集電極--發射極擊穿電壓

V_(BR)ECO

V

I_E=0.1mA

7

-

-

7

-

-

電流傳輸比

I_C/I_F

%

I_F=5mA, V_CE=5V

50

-

600

50

-

400

飽和CTR

I_C/I_F(sat)

%

I_F=1mA, V_CE=0.4V

-

60

-

-

60

-

飽和CTR、GB電平產品

30

-

-

30

-

-

集電極-發射極飽和電壓

V_CE(sat)

V

I_C=2.4mA, I_F=8mA

-

-

0.4

-

-

0.3

集電極-發射極飽和電壓,
GB電平

I_C=0.2mA, I_F=1mA

-

-

0.4

-

-

0.3

斷開的集電極電流

I_C(off)

μA

V_F=0.7V, V_CE=48V

-

-

10

-

-

10

絕緣

BVs

Vrms

AC,1分鐘, R.H.≤60%

2500

-

-

3750

-

-

結構

TLP290 / TLP291

TLP280 / TLP281
(電流產品)

TLP284 / TLP285
(電流產品)

內部結構

雙模類型

單模類型

封裝尺寸
(毫米)

樹脂顏色

黑色

白色

間隙和爬電
距離(毫米)

5.0 (最小值)

4.0 (最小值)

5.0 (最小值)

絕緣厚度
(毫米)

0.4 (最小值)

0.4 (最小值)
