求一种电池强制放电的测试解决方案

锂电池的应用场景

锂电池作为一种高效、便捷的能源存储方式，已经深入到我们生活的各个角落。在便携式电子设备中，手机、平板电脑、笔记本电脑，乃至数码相机，都离不开锂电池的支持，为这些设备提供可移动的持久电力。无人机、机器人、智能家居等也离不开锂电池的支持。

锂电池也在电动汽车领域发挥了重要作用。现如今，越来越多的电动汽车采用锂电池作为动力来源，其高能量密度和环保性质，使得电动汽车拥有更远的续航里程和更低的排放。

储能系统也是锂电池的重要应用领域，家庭、工业、电网等领域的储能系统，利用锂电池储存多余的电能，以便在能源需求高峰时释放能量，平衡能源供应。动力及储能电池的容量更大，对于安全性能要求也更高。

锂电池标准已经更新了，大家知道吗?

最新版本的IEC62133标准把锂系电池和镍系电池拆分为2个标准，即镍系电池对应的IEC62133-1:2017，锂系电池对应的是。其中IEC62133-2:2017锂系标准里针对电池的预处理，外部短路测试，热冲击测试，挤压测试，过冲测试，强制放电测试等都做了更新，以电池强制放电测试为例：

放完电的电芯用1C电流反向充电到上限充电电压的负值，持续90分钟。

图一 IEC62133-2:2017强制放电实验参考曲线

ITECH如何解决电池强制放电测试?

在规范要求中提到的电池在0V后持续放电，即负压放电。一般情况下电子负载是难以做到的。

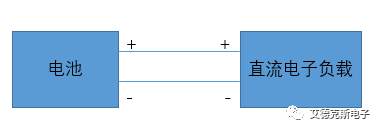

图二 普通电池放电测试方法

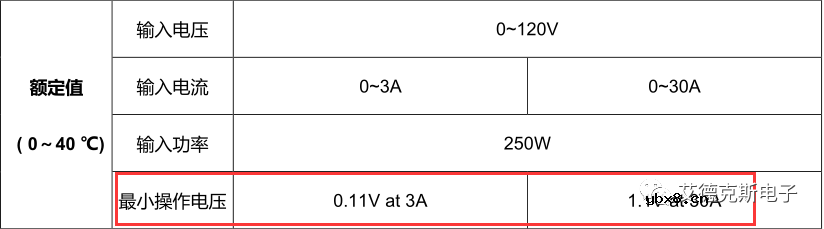

由于晶体管Vce在0V的状态下不会工作，所以电子负载装置都规定了最低工作电压(图二)，如上图一示例，电池负电压状态下放电，电子负载会报错，试验无法继续进行。

ITECH通过在实验回路中增添偏置电源，成功解决了这个问题

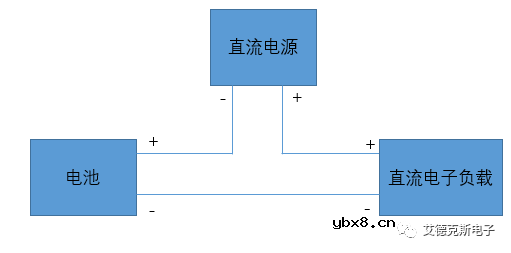

图三 电池强制放电测试方法

以图三所示，该电源作为偏置电源，即使电池在负电压的状态，也可以确保Vce有足够的电压，从而确保电子负载能够在额定的电压区间内进行工作。测试期间，若电池电压降至电池充电电压上限的负值，则在测试结束前，电池电压应当稳定维持在电压上限的负值附近;若电池电压不能达到电池充电电压上限的负值，则测试将持续进行直至结束。

通过以上方式，完成IEC62133-2:2017标准里针对强制放电的测试。

强制放电测试同样被UN38.3、CQC认证等不同测试标准所要求。ITECH直流电源、直流负载、双向直流电源、电池测试系统等产品可完成各类电池电安全测试，工况模拟测试，详情可点击下方阅读全文，登录ITECH官网查询电池测试解决方案。
